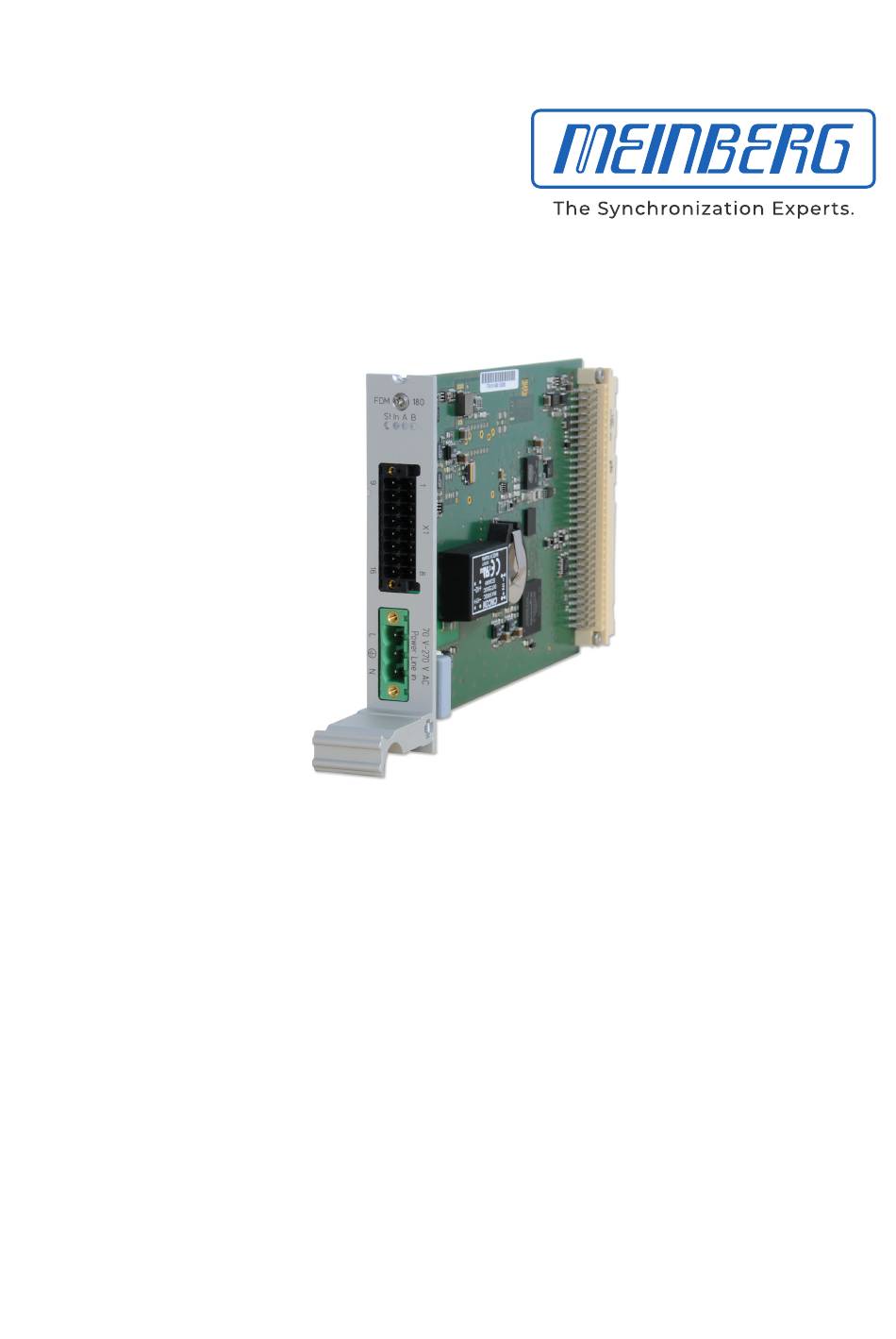

- Seite 1 HANDBUCH IMS-FDM Setup Guide Hot-Plug Modul 4. November 2020 Meinberg Funkuhren GmbH & Co. KG...
-
Seite 3: Inhaltsverzeichnis
Error-Bits ..........Datum: 4. November 2020 IMS-FDM Setup Guide... -
Seite 4: Impressum
1 Impressum 1 Impressum Meinberg Funkuhren GmbH & Co. KG Lange Wand 9, 31812 Bad Pyrmont Telefon: 0 52 81 / 93 09 - 0 Telefax: 0 52 81 / 93 09 - 230 Internet: https://www.meinberg.de Email: info@meinberg.de Datum: 04.11.2020 IMS-FDM Setup Guide Datum: 4. -
Seite 5: Wichtige Sicherheitshinweise
Sorgfalt zu behandeln. Vor jeder Wartungsarbeit am System: • Die Sicherung gespeicherter Konfigurationen wird empfohlen (z.B. per USB-Stick oder Web-UI) • Beachten Sie das Kapitel „Vorbeugen von ESD-Schäden“ • Beachten Sie das Kapitel „Versorgungsspannung“ Datum: 4. November 2020 IMS-FDM Setup Guide... -
Seite 6: Weitere Sicherheitshinweise
Sie dieses Handbuch sorgfältig auf Zielgruppe Dieses Handbuch richtet sich ausschließlich an Elektrofachkräfte oder von einer Elektrofachkraft unterwiesene Personen, die mit den jeweils gültigen nationalen Normen und Sicherheitsregeln, insbesondere für die Errich- tung von Starkstromanlagen, vertraut sind. IMS-FDM Setup Guide Datum: 4. November 2020... -
Seite 7: Vorbeugung Von Esd-Schäden
EGB-Schutzhüllen, die extrem faltig sind oder sogar Löcher aufweisen, schützen nicht mehr vor elektrostatischer Entladung. EGB-Schutzhüllen dürfen nicht niederohmig und metallisch leitend sein, wenn auf der Baugruppe eine Lithium-Batterie verbaut ist. Datum: 4. November 2020 IMS-FDM Setup Guide... -
Seite 8: Versorgungsspannung
Öffnen Sie nie ein Netzteil, da auch nach Trennung von der Spannungsversorgung gefährliche Spannungen im Netzteil auftreten können. Ist ein Netzteil z.B. durch einen Defekt nicht mehr funktionsfähig, so schicken Sie es für etwaige Reparaturen zurück an Meinberg. Nichtbeachtung dieser Sicherheitshinweise kann zu ernsthaften Personen- und Sachschäden führen. Einbau, In- betriebnahme und Bedienung des IMS-Systems dürfen nur von qualifziertem Fachpersonal durchgeführt werden. -
Seite 9: Austausch Oder Einbau Eines Hotplug-F¨ A Higen Ims Moduls
Systemgehäuses eingesetzt wird. Nichtbeachtung kann Schäden an dem Modul und am Gehäuse verursachen. Stellen Si das Modul fest in der Anschlussleiste eingerastet ist, bevor Sie die beiden Schrauben wieder befestigen. Sie können das eingesetzte Modul jetzt in Betrieb nehmen. Befestigungspunkte bei einem 1HE IMS System Datum: 4. November 2020 IMS-FDM Setup Guide... -
Seite 10: Wichtige Hinweise Für Hot-Plug-Fähige Ims-Module
Der NTP-Dienst sowie der Zugriff auf das Webinterface werden bei gezogener CPU unterbrochen. Ebenso sind die Management- und Monitoring-Funktionen nicht mehr verfügbar. RSC/SPT: „hot swappable“ Die Umschaltfunktion bzw. die Verteilung der erzeugten Signale ist bei gezogener RSC/SPT unterbrochen. IMS-FDM Setup Guide Datum: 4. November 2020... -
Seite 11: Fdm - Frequenz¨ U Berwachung In Stromnetzen
Timesync grün Accurate (Genauigkeit von 200 ns zur Referenz) LED A: grün FD (Frequency Deviation) innerhalb der konfigurierten Grenzen FD Overflow LED B: grün TD (Time Deviation) innerhalb der konfigurierten Grenzen TD Overflow Datum: 4. November 2020 IMS-FDM Setup Guide... - Seite 12 Frequenzabweichung), Bereich: -2,5 V ... +2,5 V, Auflösung: 16 Bit Elektr. Anschlüsse: 96-polige VG-Leiste DIN 41612 Betriebsspannung: +5 V DC Stromaufnahme: 0,4 A - 1 A Temperaturbereich: 0 ... 50 C Luftfeuchtigkeit: max. 85% IMS-FDM Setup Guide Datum: 4. November 2020...
-
Seite 13: Fdm Konfiguration Über Das Webinterface
REF - die Zeit der Referenzuhr (z.B. GPS) Netzzeit: PLT - die Zeit des überwachten Stromnetzes Netzfrequenz: 50Hz oder 60Hz Flags: übertragene Flags per FDM (Error Bits) Empfängerstatus Auf der Registerkarte „Empfänger“ werden alle angeschlossenen und konfigurierten Empfänger angezeigt. Datum: 4. November 2020 IMS-FDM Setup Guide... -
Seite 14: Fdm Konfiguration
Ein Fehler tritt auf, wenn die Frequenz die maximale Zeitabweichung erreicht. Zeitzone: Verwendete lokale Zeitzone für Referenz- und Netzfrequenz-Zeit Log aktivieren: Protokollierung für FDM in XtraStats aktivieren FDM neu starten zum Neustart des Gerätes IMS-FDM Setup Guide Datum: 4. November 2020... - Seite 15 Fingrid, FDM Standard 2, FDM 3 und FDM Computime Das Standard-FDM-Telegrammformat enthält die folgenden Werte: Netzfrequenz (FF.xxx Hz) Frequenzabweichung (+-FF.xxx Hz) Referenzzeit (HH:MM:SS) Netzfrequenzzeit (HH:MM:SS.mmm) Zeitabweichung (+-MM:SS.mmm) Modus pro Sekunde, pro Minute und auf Anfrage Datum: 4. November 2020 IMS-FDM Setup Guide...
- Seite 16 Beispiel: min: 45Hz und max: 55Hz @ 50Hz Netzfrequenz, wenn die Frequenzabweichung 45Hz erreicht, ist der Analogausgang bei -2,5 V und wenn 55Hz erreicht werden, dann bei +2,5 V mit einer Auflösung von 16bit DAC. IMS-FDM Setup Guide Datum: 4. November 2020...
- Seite 17 Zeitabweichung einen Wert einstellen, um die Zeitabweichung 0 für den Reset vorzukonfigurieren (Beispiel: wenn Sie bereits ein FDM-Modul hatten und ein anderes erhalten möchten und wollen, dass beide FDM den gleichen Zeitabweichungswert haben). Datum: 4. November 2020 IMS-FDM Setup Guide...
- Seite 18 Custom: Benutzerspezifisches FDM-Zeittelegramm, das aus Präfix, Zeichenkette und Suffix besteht. Einmal pro Sekunde gesendet. Adresse: Adresse oder Hostname des Nachrichtenempfängers (Display oder Computer) Port: Benutzter TCP/UDP-Port für die Telegrammübertragung Transport- Protokoll: Verwendete Protokolle für die Telegrammübertragung (TCP/UDP) IMS-FDM Setup Guide Datum: 4. November 2020...
- Seite 19 Suffix von benutzerdefinierten Zeichenketten, Steuerzeichen können z.B. durch ihren Hex-Wert (ASCII) angegeben werden: „\x0A“ für LF (Line Feed) oder „\x0D“ für CR (Carriage Return) Angehängte Zeitstempel: Gibt an, ob ein Zeitstempel an die Nachricht angehängt werden soll. Datum: 4. November 2020 IMS-FDM Setup Guide...
-
Seite 20: Fdm Informationen
4 FDM - Frequenzüberwachung in Stromnetzen 4.1.3 FDM Informationen IMS-FDM Setup Guide Datum: 4. November 2020... -
Seite 21: Serielle Fdm Telegramme
Die Bedeutung der verschiedenen Werte wird im Folgenden beschrieben: FD:-00.016 Die Frequenzabweichung zwischen berechneter und nominaler Frequenz, mit Vorzeichen (+/-), Auflösung: 1mHz TD:+00.378 Die Zeitabweichung zwischen REF-Zeit und PL-Zeit mit Vorzeichen (+/-), Auflösung: 1ms Datum: 4. November 2020 IMS-FDM Setup Guide... -
Seite 22: Die Netzfrequenz, Auflösung: 1Mhz
Vorzeichen (+/-) , Auflösung: 1ms 15_03_30.378 Die auf Basis der Netzfrequenz geführte Power Line Zeit, (Stunden_Minuten_Sekunden.Millisekunden) Zeitsprünge wie Sommer-/Winterzeit Umschaltung oder Schaltsekunden werden von der PL Zeit nicht ausgeführt! 068_15_03_30 Die Referenz-Zeit von der vorgeschalteten Funkuhr, (Jahrestag_Stunden_Minuten_Sekunden) IMS-FDM Setup Guide Datum: 4. November 2020... - Seite 23 Die Referenzzeit von der vorgeschalteten Uhr, (Stunden:Minuten:Sekunden) D:+000.378 Die Zeitabweichung zwischen REF-Zeit und PL-Zeit, mit Vorzeichen (+/-), Auflösung: 1ms (die erste Ziffer ist immer 0!) F:49.984 Die gemessene Netzfrequenz mit einer Auflösung von 1mHz Datum: 4. November 2020 IMS-FDM Setup Guide...
- Seite 24 TD akzeptiert wird, bestätigt die FDM den Befehl und sendet den Wert innerhalb der nächsten 2 Sekunden an. Beispiel für die Einstellung von TD auf 6.780 Sekunden: zur FDM F27 B3 PS +6.780<CR><LF> von FDM F27 <CR><LF> IMS-FDM Setup Guide Datum: 4. November 2020...
- Seite 25 Vorzeichen (+/-), Auflösung: 1ms F+0.123 Die Frequenzabweichung zwischen berechneter und nominaler Frequenz, mit Vorzeichen (+/-), Auflösung: 1mHz SF+60.095 Die gemessene Netzfrequenz mit einer Auflösung von 1mHz ST12:17:53.463 Die Netzzeit, basierend auf der Netzfrequenz, (Stunden:Minuten:Sekunden.Millisekunden) Datum: 4. November 2020 IMS-FDM Setup Guide...
-
Seite 26: Error-Bits
No Power Line Time Init, die Netzzeit ist (noch) nicht initialisiert worden Die Fehlerbits können seriell auf Anfrage durch ein „E“ (ASCII-Code 45h) über die Schnittstellen COM 0/1 ausgelesen werden. Das Format des Antwort-Strings ist: ERROR:X8X7X6X5X4X3X2X1<CR><LF> IMS-FDM Setup Guide Datum: 4. November 2020...
