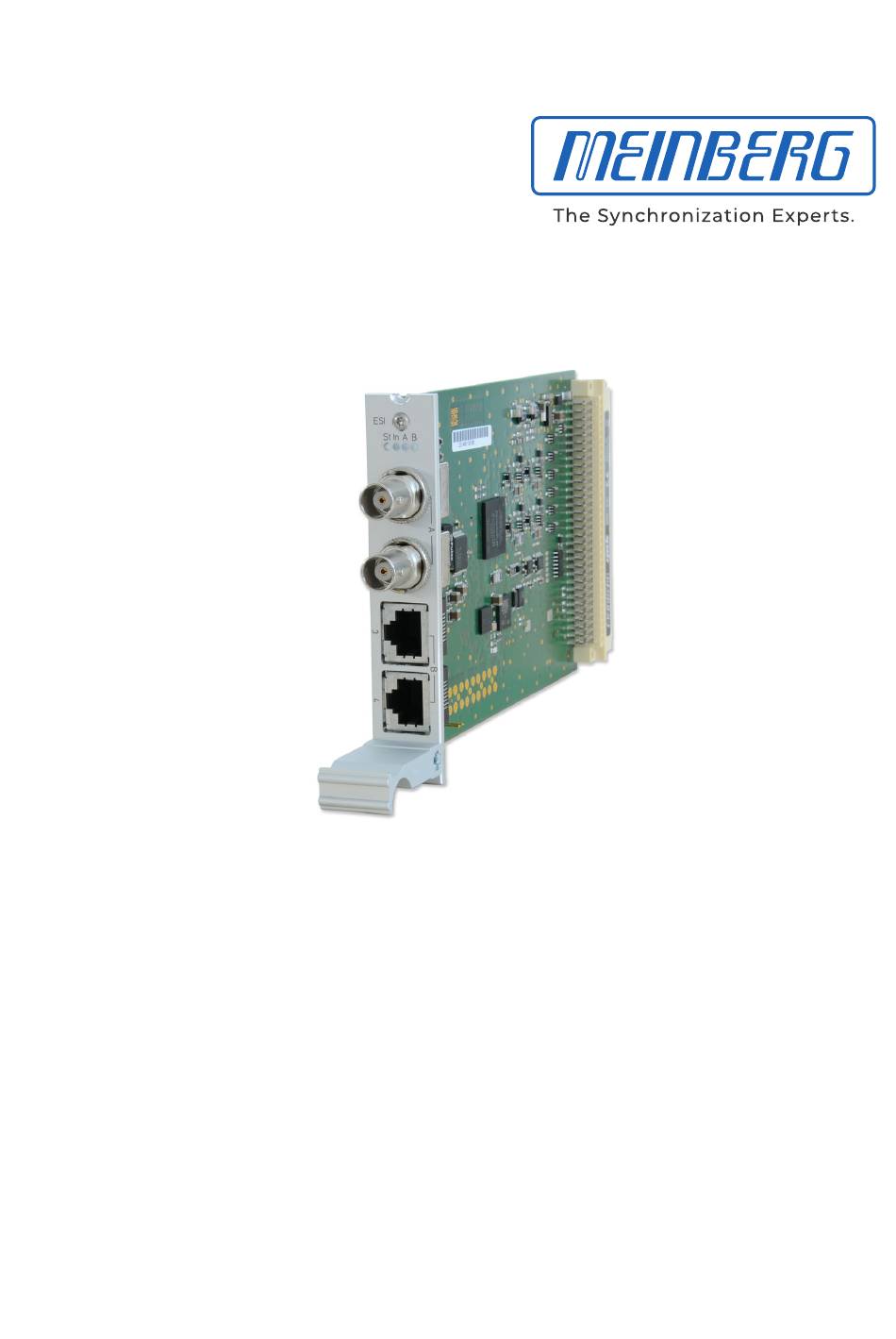

- Seite 1 HANDBUCH IMS-ESI Setup Guide Hot-Plug Modul 24. Februar 2020 Meinberg Funkuhren GmbH & Co. KG...
-
Seite 4: Inhaltsverzeichnis
ESI-Konfiguration über das Webinterface ....... . . Datum: 24. Februar 2020 IMS-ESI Setup Guide... -
Seite 5: Impressum
1 Impressum 1 Impressum Meinberg Funkuhren GmbH & Co. KG Lange Wand 9, 31812 Bad Pyrmont Telefon: 0 52 81 / 93 09 - 0 Telefax: 0 52 81 / 93 09 - 230 Internet: https://www.meinberg.de Email: info@meinberg.de Datum: 24.02.2020 IMS-ESI Setup Guide Datum: 24. -
Seite 6: Sicherheitshinweise F¨ U R Hot-Plug-F¨ A Hige Module
Bauelementeseite nach oben auf eine geerdete und statisch entladene Unterlage. • Wenn ein Modul vor der Installation gelagert wird, muss dies an einem trockenen Ort erfolgen. • Der Ein- und Ausbau der Module darf nur von autorisiertem Fachpersonal durchgeführt werden. Datum: 24. Februar 2020 IMS-ESI Setup Guide... -
Seite 7: Weitere Sicherheitshinweise
Der Versorgungsstromkreis muss zum sicheren Betrieb des Gerätes, durch eine normgerechte Installation- ssicherung abgesichert und mit einem Fehlerstromschutzschalter, gemäß den jeweils gültigen nationalen Normen, ausgestattet sein. Das Gerät muss an eine ordnungsgemäße Erdung (PE) angeschlossen werden. IMS-ESI Setup Guide Datum: 24. Februar 2020... -
Seite 8: Verkabelung
2.3 Verkabelung WARNUNG! Lebensgefahr durch elektrischen Schlag! Niemals bei anliegender Spannung arbeiten! Bei Arbeiten an den Steckern und Klemmen der angeschlossenen Kabel müssen immer beide Seiten der Kabel von den jeweiligen Geräten abgezogen werden! Datum: 24. Februar 2020 IMS-ESI Setup Guide... -
Seite 9: Austausch Oder Einbau Eines Hotplug-F¨ A Higen Ims Moduls
Gehäuse verursachen. Stellen Sie sicher, dass das Modul fest in der Anschlussleiste eingerastet ist, bevor Sie die beiden Schrauben wieder befestigen. Sie können das eingesetzte Modul jetzt in Betrieb nehmen. Befestigungspunkte bei einem 1HE IMS System IMS-ESI Setup Guide Datum: 24. Februar 2020... -
Seite 10: Wichtige Hinweise Für Hot-Plug-Fähige Ims-Module
„hot swappable“ Die zentrale Managementeinheit muss vor dem Austausch vom Stromnetz getrennt werden. RSC/SPT: nicht „hot swappable“ Die Umschaltkarte ist , d.h. das System muss vor dem Austausch vom Stromnetz getrennt werden. Datum: 24. Februar 2020 IMS-ESI Setup Guide... -
Seite 11: Esi - Telekom Synchronisationsreferenzen
PPS anliegt aus, wenn kein Signal anliegt LED B leuchtet grün, wenn Clock und Framed anliegen blinkt grün, wenn nur Clock anliegt blinkt gelb, wenn nur Framed aus, wenn kein Signal anliegt. IMS-ESI Setup Guide Datum: 24. Februar 2020... - Seite 12 Pinbelegung der RJ-45 Buchsen (Eingang 3 + 4) Datum: 24. Februar 2020 IMS-ESI Setup Guide...
-
Seite 13: Esi-Konfiguration Über Das Webinterface
Eine ESI-Karte ist, wie auch ein MRI-Modul, einer Empfängerkarte zugeordnet (abhängig vom Steckplatz auf dem die ESI installiert ist). Das ESI-Modul kann in einem ESI- oder einem MRI-Slot eingesetzt werden. Konfigurierbare Eingänge Eingang 1: 1PPS - Synchronisation. IMS-ESI Setup Guide Datum: 24. Februar 2020... - Seite 14 Verlust des Eingangssignals. Der Maximalwert kann in einem Bereich von 0.5 - 3.0 Schwingungen ausgewählt werden. Eingang 3: akzeptiert als Eingangssignal konfigurierbare Frequenzen von 1 kHz bis 20 MHz. 2048 kHz ist als Default-Wert eingestellt. Datum: 24. Februar 2020 IMS-ESI Setup Guide...
- Seite 15 G.811 - konformen Referenzquelle (PRC) oder einer TNC kommen, werden akzeptiert, während Signale, die zum Beispiel von einer SETS-Einheit kommen, nicht akzeptiert werden. Sa Bits Mit Sa Bits können Sie eine der Sa4 - Sa8 Bits auswählen, die den SSM Qualitätsnachrichten zugeordnet sind. IMS-ESI Setup Guide Datum: 24. Februar 2020...
