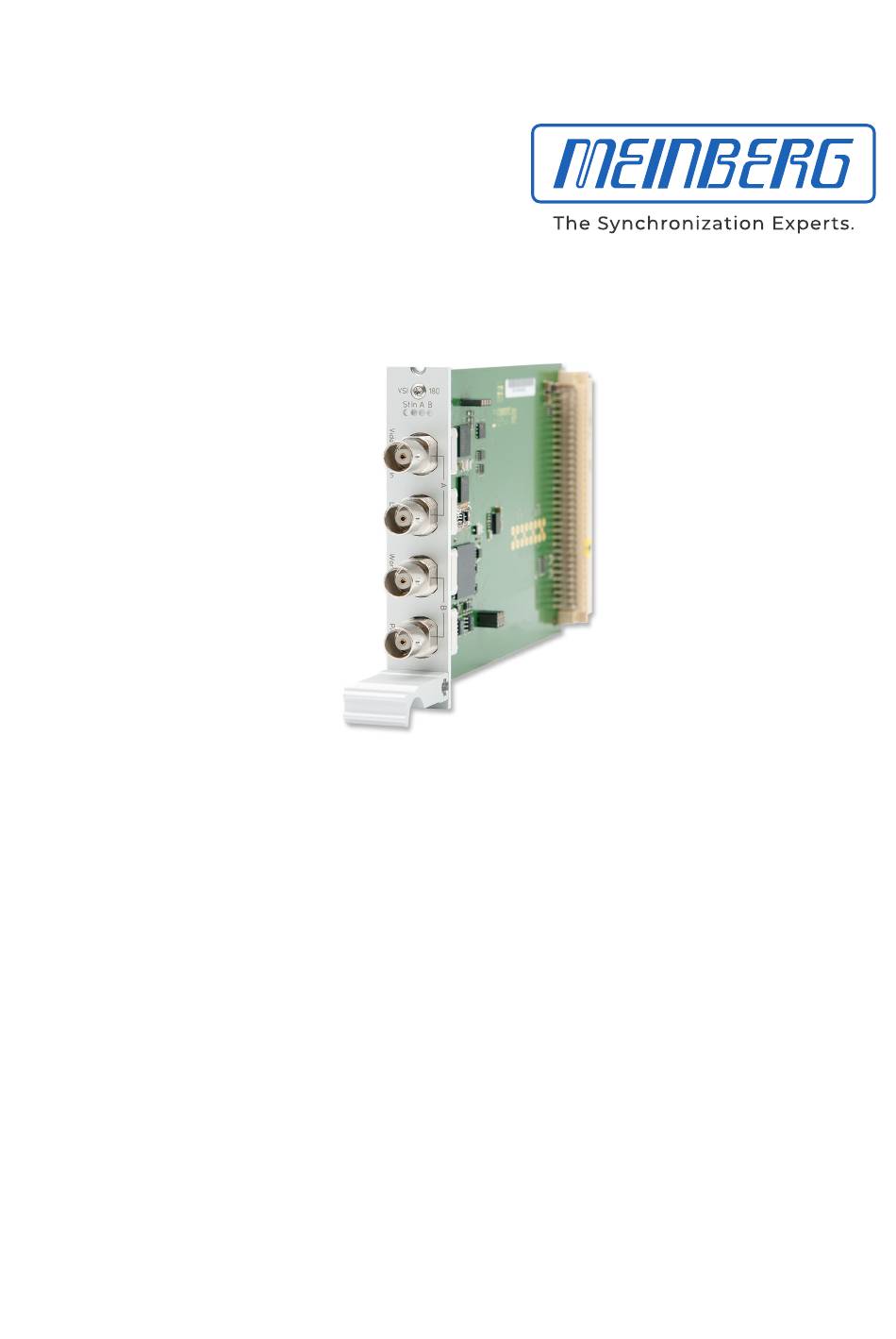

- Seite 1 HANDBUCH IMS-VSI Setup Guide Hot-Plug Modul 1. Juli 2020 Meinberg Funkuhren GmbH & Co. KG...
-
Seite 3: Inhaltsverzeichnis
VSI-Konfiguration über das Webinterface ....... . . Datum: 1. Juli 2020 IMS-VSI Setup Guide... -
Seite 4: Impressum
1 Impressum 1 Impressum Meinberg Funkuhren GmbH & Co. KG Lange Wand 9, 31812 Bad Pyrmont Telefon: 0 52 81 / 93 09 - 0 Telefax: 0 52 81 / 93 09 - 230 Internet: https://www.meinberg.de Email: info@meinberg.de Datum: 01.07.2020 IMS-VSI Setup Guide Datum: 1. -
Seite 5: Sicherheitshinweise F¨ U R Hot-Plug-F¨ A Hige Module
Bauelementeseite nach oben auf eine geerdete und statisch entladene Unterlage. • Wenn ein Modul vor der Installation gelagert wird, muss dies an einem trockenen Ort erfolgen. • Der Ein- und Ausbau der Module darf nur von autorisiertem Fachpersonal durchgeführt werden. Datum: 1. Juli 2020 IMS-VSI Setup Guide... -
Seite 6: Weitere Sicherheitshinweise
Der Versorgungsstromkreis muss zum sicheren Betrieb des Gerätes, durch eine normgerechte Installation- ssicherung abgesichert und mit einem Fehlerstromschutzschalter, gemäß den jeweils gültigen nationalen Normen, ausgestattet sein. Das Gerät muss an eine ordnungsgemäße Erdung (PE) angeschlossen werden. IMS-VSI Setup Guide Datum: 1. Juli 2020... -
Seite 7: Verkabelung
2.3 Verkabelung WARNUNG! Lebensgefahr durch elektrischen Schlag! Niemals bei anliegender Spannung arbeiten! Bei Arbeiten an den Steckern und Klemmen der angeschlossenen Kabel müssen immer beide Seiten der Kabel von den jeweiligen Geräten abgezogen werden! Datum: 1. Juli 2020 IMS-VSI Setup Guide... -
Seite 8: Austausch Oder Einbau Eines Hotplug-F¨ A Higen Ims Moduls
Gehäuse verursachen. Stellen Sie sicher, dass das Modul fest in der Anschlussleiste eingerastet ist, bevor Sie die beiden Schrauben wieder befestigen. Sie können das eingesetzte Modul jetzt in Betrieb nehmen. Befestigungspunkte bei einem 1HE IMS System IMS-VSI Setup Guide Datum: 1. Juli 2020... -
Seite 9: Wichtige Hinweise Für Hot-Plug-Fähige Ims-Module
Der NTP-Dienst sowie der Zugriff auf das Webinterface werden bei gezogener CPU unterbrochen. Ebenso sind die Management- und Monitoring-Funktionen nicht mehr verfügbar. RSC/SPT: „hot swappable“ Die Umschaltfunktion bzw. die Verteilung der erzeugten Signale ist bei gezogener RSC/SPT unterbrochen. Datum: 1. Juli 2020 IMS-VSI Setup Guide... -
Seite 10: Vsi - Video-Synchronisationseingangskarte
Signal anliegt LED B leuchtet grün, wenn Word Clk In und PPS anliegen blinkt grün, wenn nur Word Clk In anliegt blinkt gelb, wenn nur PPS anliegt aus, wenn kein Signal anliegt IMS-VSI Setup Guide Datum: 1. Juli 2020... -
Seite 11: Vsi-Konfiguration Über Das Webinterface
Menü „IO Konfig -> Konfiguration der Eingänge -> VSI-Karte“ Konfigurierbare Eingänge Eingang 1: Video Sync In Format: PAL 625i Epoche: Signalquelle: Single-ended signal input Time Code Modus: VITC Time Code Zeile: 6 - 22 Datum: 1. Juli 2020 IMS-VSI Setup Guide... - Seite 12 4 VSI - Video-Synchronisationseingangskarte Eingang 2: LTC In Art: LTC 25 FPS (Frmaes pro Sekunde) tägl. Jam-Zeit: Uhrzeit (hh:ii) Eingang 3: Word Clk In Portart: GPIO (General Purpose Input Output) Richtung: Input Betriebsart: Always enabled IMS-VSI Setup Guide Datum: 1. Juli 2020...
- Seite 13 Eingang 4: PPS In Impulslänge: 5 s, aktiv high Datum: 1. Juli 2020 IMS-VSI Setup Guide...
