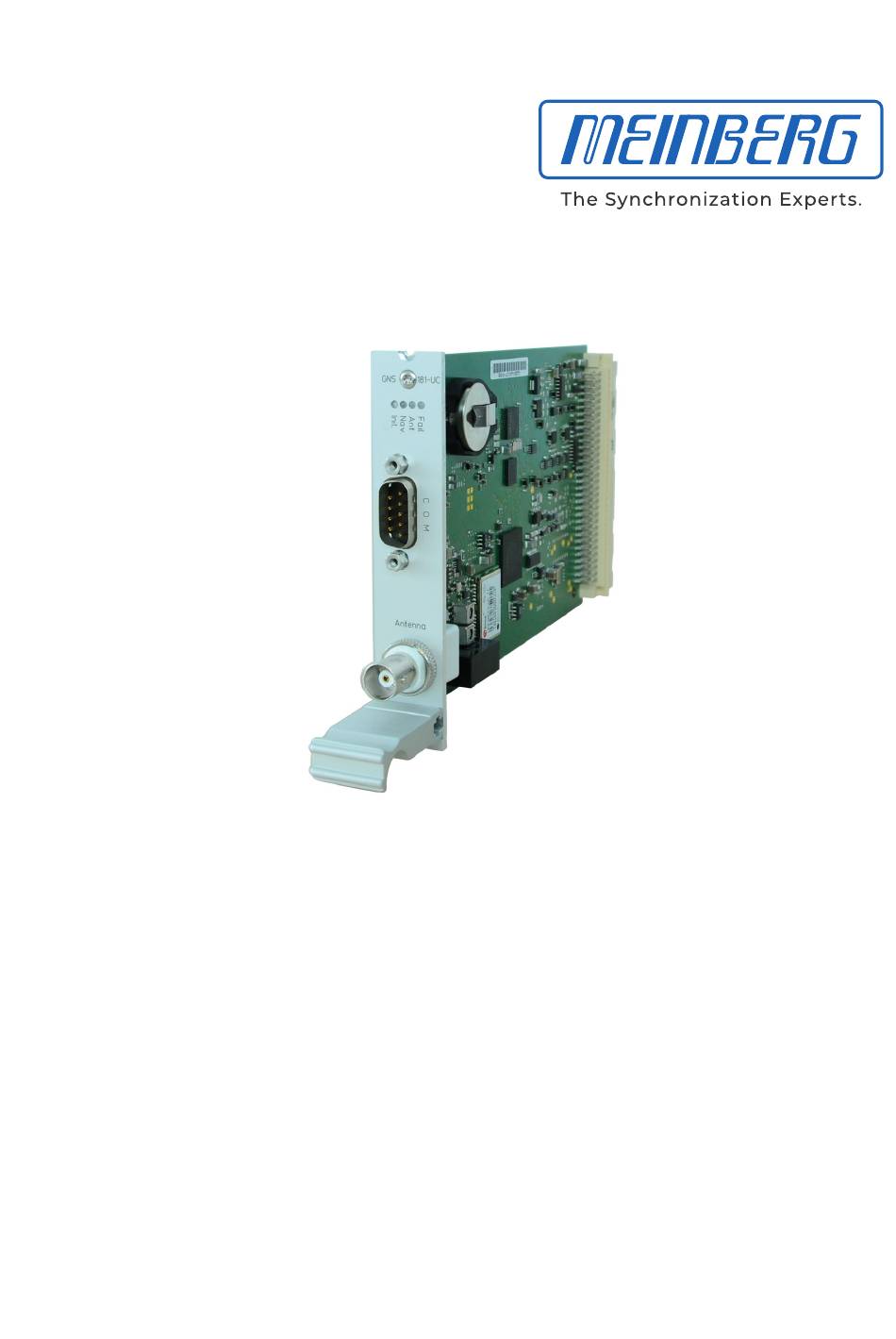

- Seite 1 HANDBUCH IMS-GNS181-UC Setup Guide Hot-Plug Modul 31. Januar 2020 Meinberg Funkuhren GmbH & Co. KG...
-
Seite 3: Inhaltsverzeichnis
Konfiguration von IMS Modulen über das Web Interface ....4.1.2 Meinberg GPS Antenne/Konverter ....... . 4.1.3 Einschalten eines GNSS-Empfängers . -
Seite 4: Impressum
1 Impressum 1 Impressum Meinberg Funkuhren GmbH & Co. KG Lange Wand 9, 31812 Bad Pyrmont Telefon: 0 52 81 / 93 09 - 0 Telefax: 0 52 81 / 93 09 - 230 Internet: https://www.meinberg.de Email: info@meinberg.de Datum: 31.01.2020 IMS-GNS181-UC Setup Guide Datum: 31. -
Seite 5: Sicherheitshinweise F¨ U R Hot-Plug-F¨ A Hige Module
Bauelementeseite nach oben auf eine geerdete und statisch entladene Unterlage. • Wenn ein Modul vor der Installation gelagert wird, muss dies an einem trockenen Ort erfolgen. • Der Ein- und Ausbau der Module darf nur von autorisiertem Fachpersonal durchgeführt werden. Datum: 31. Januar 2020 IMS-GNS181-UC Setup Guide... -
Seite 6: Weitere Sicherheitshinweise
Der Versorgungsstromkreis muss zum sicheren Betrieb des Gerätes, durch eine normgerechte Installation- ssicherung abgesichert und mit einem Fehlerstromschutzschalter, gemäß den jeweils gültigen nationalen Normen, ausgestattet sein. Das Gerät muss an eine ordnungsgemäße Erdung (PE) angeschlossen werden. IMS-GNS181-UC Setup Guide Datum: 31. Januar 2020... -
Seite 7: Verkabelung
2.3 Verkabelung WARNUNG! Lebensgefahr durch elektrischen Schlag! Niemals bei anliegender Spannung arbeiten! Bei Arbeiten an den Steckern und Klemmen der angeschlossenen Kabel müssen immer beide Seiten der Kabel von den jeweiligen Geräten abgezogen werden! Datum: 31. Januar 2020 IMS-GNS181-UC Setup Guide... -
Seite 8: Austausch Oder Einbau Eines Hotplug-F¨ A Higen Ims Moduls
Gehäuse verursachen. Stellen Sie sicher, dass das Modul fest in der Anschlussleiste eingerastet ist, bevor Sie die beiden Schrauben wieder befestigen. Sie können das eingesetzte Modul jetzt in Betrieb nehmen. Befestigungspunkte bei einem 1HE IMS System IMS-GNS181-UC Setup Guide Datum: 31. Januar 2020... -
Seite 9: Wichtige Hinweise Für Hot-Plug-Fähige Ims-Module
„hot swappable“ Die zentrale Managementeinheit muss vor dem Austausch vom Stromnetz getrennt werden. RSC/SPT: nicht „hot swappable“ Die Umschaltkarte ist , d.h. das System muss vor dem Austausch vom Stromnetz getrennt werden. Datum: 31. Januar 2020 IMS-GNS181-UC Setup Guide... -

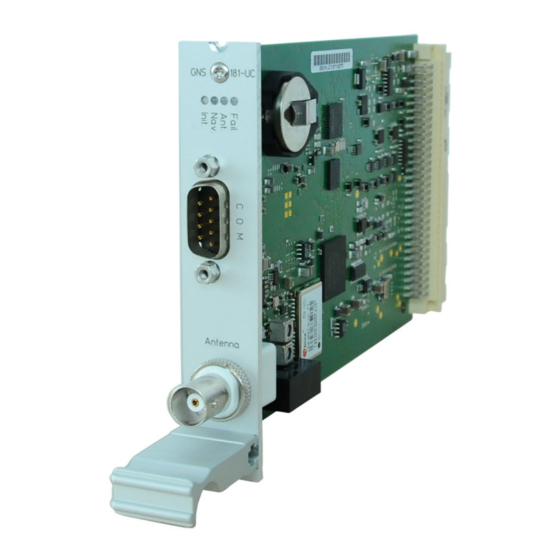

Seite 10: Meinberg Gns-Uc Receiver (Gps And Galileo)
Position auch bei einer maximalen Beschleunigung von bis zu 4G bei einer Höchstgeschwindigkeit von 500 m/s und einer Höhe von bis zu 18.000 Metern bestimmen. Der IMS-GNS181-UC dient zur Verwaltung von hochgenauen Timing- und Messaufgaben. Das Board ist in der Lage, feste und programmierbare Standardfrequenzen mit sehr hoher Genauigkeit und Stabilität zu erzeugen. -
Seite 11: Technische Spezifikationen Gns-Uc Clock
Positionsbestimmung erfolgreich rot: die Antenne ist defekt oder nicht korrekt angeschlossen gelb: die Uhr wird über ein externes Signal synchronisiert - MRS Modus (PPS, IRIG ...) Fail rot: die Zeit ist nicht synchron Datum: 31. Januar 2020 IMS-GNS181-UC Setup Guide... - Seite 12 4 Meinberg GNS-UC Receiver (GPS and Galileo) Belegung des DSUB9 Steckers: Pin 2: RxD Pin 3: TxD Pin 5: GND Option „multiref“ Referenzsignal über 9-pol. DSUB Stecker (PPS + String Modus) Pin 1: PPS Pin 2: String * * Folgende Timestrings (Zeittelegramme) können ver-...
-
Seite 13: Konfiguration Von Ims Modulen Über Das Web Interface
Status & Konfiguration Verschiedenes“ - Auswahl des Satellitennavigationssystems Eine genaue Übersicht über alle anderen Einstellungen finden Sie im aktuellen LANTIME Firmware Man- ual: „Web Interface Dokumentation & Support“ oder auf unserer Manual-Downloadseite: https://www.meinberg.de/german/docs/ Datum: 31. Januar 2020 IMS-GNS181-UC Setup Guide... -
Seite 14: Meinberg Gps Antenne/Konverter
Da die faseroptische Verbindung die Antenne nicht mit Gleichstrom versorgen kann, ist in diesem Fall eine zusätzliche Stromversorgung in Antennennähe erforderlich. Aufgrund der spezifischen Anforderungen an die Fernspeisung und Frequenzumwandlung ist das Meinberg GPS Equipment nicht unbedingt kompatibel mit GPS Geräten von Drittanbietern. -
Seite 15: Montage Und Inbetriebnahme Der Gps-Antenne
Die Gesamtlänge eines Kabels von der Antenne zum Empfänger darf die angegebene maximale Länge (abhängig vom Kabeltyp) nicht überschreiten. Die Position des Splitters in der Antennenleitung spielt dabei keine Rolle. Datum: 31. Januar 2020 IMS-GNS181-UC Setup Guide... - Seite 16 4 Meinberg GNS-UC Receiver (GPS and Galileo) Hinweis: Wenn das Antennenkabel vor Ort konfektioniert wird, anstatt eines im Lieferumfang des GPS-Empfängers ent- haltenen Kabels zu verwenden, muss sichergestellt werden, dass die Stecker ordnungsgemäß montiert werden und dass kein Kurzschluss im Kabel oder in einen der Anschlüsse entstehen kann. Anderennfalls wird der GPS- Empfang beeinträchtigt oder der GPS-Empfänger kann sogar beschädigt werden.
-
Seite 17: Einschalten Eines Gnss-Empfängers
GPS Satellites“) sowie über die grafische Web-Oberfläche („Clock Receiver Information“) können Sie die Anzahl der Satelliten überprüfen - ob sie in Sicht sind (d.h. über dem Horizont) und ob sie als qualitativ gut eingestuft werden können. Datum: 31. Januar 2020 IMS-GNS181-UC Setup Guide...
