Konfiguration
Einstellung der PROFIBUS-Adresse mit dem Befehl
Stationsadresse einstellen
1. Schalten Sie die Stromversorgung aus.
2. Stellen Sie den DIP-Schalter auf 126 oder 127
(werkseitige Schaltereinstellung).
3. Stellen Sie die Adresse über den Befehl „Stations-
adresse einstellen" ein. Verwenden Sie den Befehl
„Stationsadresse einstellen" zum Sperren der
programmierten Adresse und zur Änderung der
Adresse. Entsperren Sie die Adresseinstellung
durch Änderung der 9-18 Teilnehmeradresse oder
des Adressschalters, gefolgt vom Leistungszyklus.
Eine neue Adresse ist nach dem Befehl „Stations-
adresse einstellen" sofort aktiv.

3.2 Konfigurieren des Master

3.2.1 GSD-Datei

Zur Konfiguration eines PROFIBUS-Master benötigt das
Konfigurations-Tool eine GSD-Datei für jeden Follower-Typ
im Netzwerk. Die GSD-Datei ist eine PROFIBUS DP-
Standardtextdatei, die die erforderlichen
Kommunikationskonfigurationsdaten für einen Follower
enthält. Laden Sie die GSD-Datei für die Frequenzumrichter
FC 102, FC 202 und FC 301/302 herunter unter
www.danfoss.com/BusinessAreas/DrivesSolutions/.
PROFIBUS SW-Version
(15-61 SW-Version Option)
1.x
2.x
FCD 302
Tabelle 3.2 GSD-Datei
Das nachstehende Beispiel zeigt das Verfahren zur Konfigu-
ration eines PROFIBUS-Master für FC 301/302, das
Verfahren gilt jedoch auch für den FCD 302.
1. Importieren Sie die GSD-Datei im Konfigurations-
Tool.
2. Importieren Sie die GSD-Datei in das Simatic
Manager-Software-Tool. Importieren Sie eine GSD-
Datei für jede Frequenzumrichter-Baureihe nur
einmal entsprechend der erstmaligen Installation
des Software-Tools. Siehe Abbildung 3.3.
3. Verwenden Sie den Browser für die GSD-Datei,
installieren Sie alle Dateien und importieren Sie
eine GSD-Datei sowie eine Bitmap für das Gerät
in den Hardware-Katalog. Siehe Abbildung 3.4 und
Abbildung 3.5.
MG37G103
Programmierhandbuch

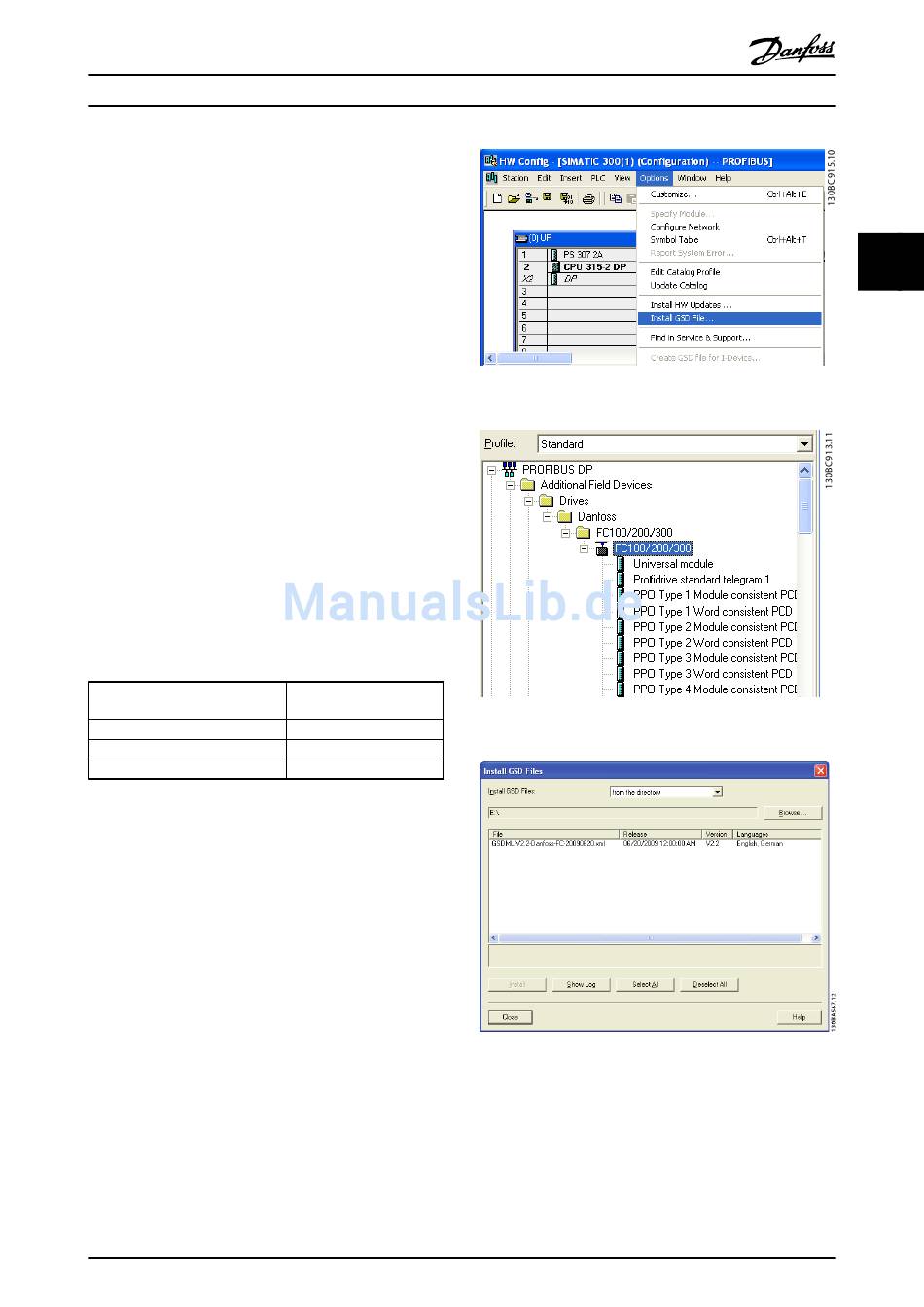

Abbildung 3.3 Installieren der GSD-Datei
GSD-Datei
Abbildung 3.4 Importieren einer GSD-Datei und einer Bitmap
da01040A.GSD
da02040A.GSD
da01040B.GSD
Abbildung 3.5 Hinzufügen einer neuen GSD-Datei
4.
Danfoss A/S © Rev. 05/2014 Alle Rechte vorbehalten.
Importieren und öffnen Sie die FC 301/302 GSD-
Datei über den Pfad im Hardware-Katalog, siehe
Abbildung 3.6.
