Konfiguration
3 3

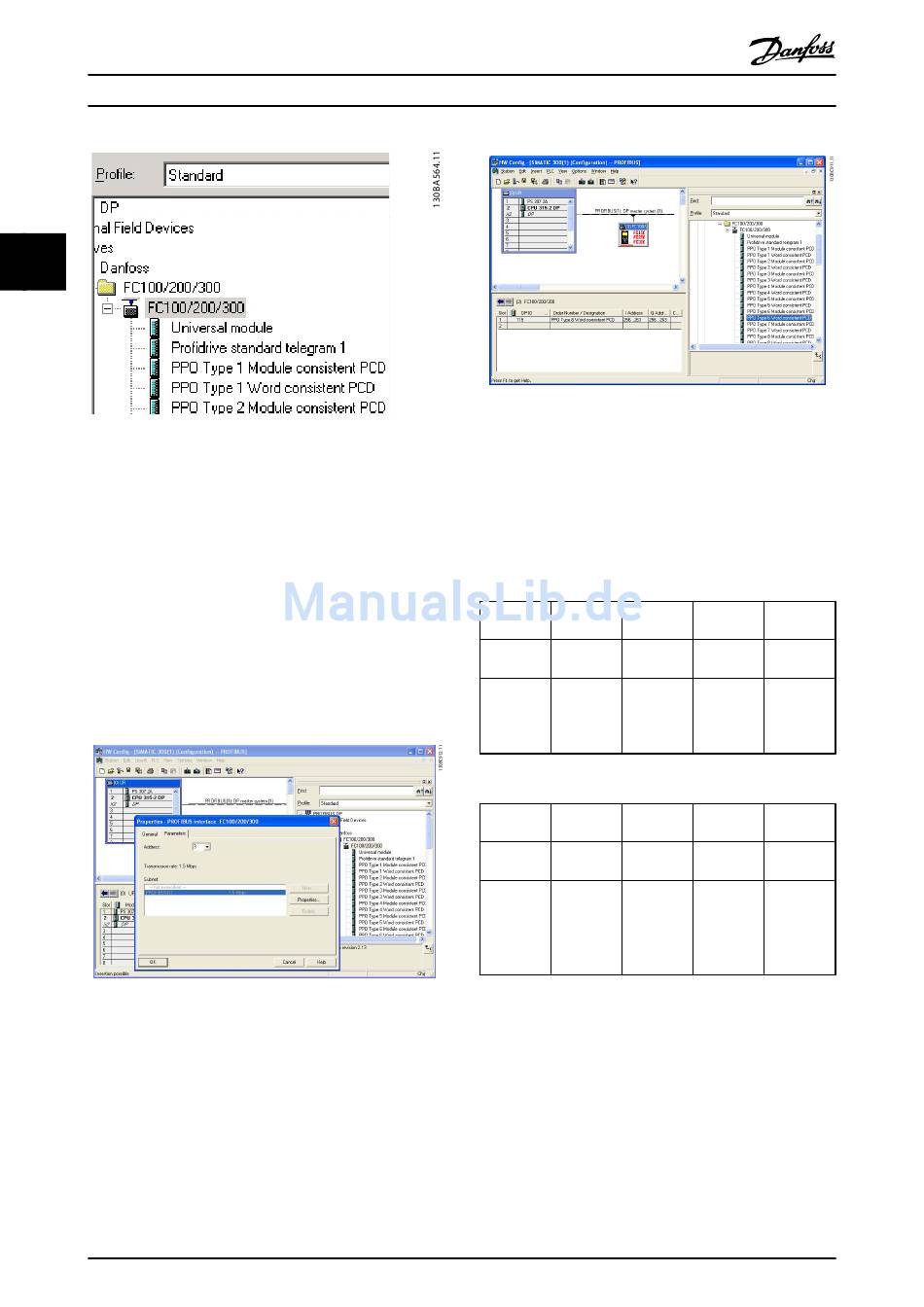

Abbildung 3.6 Importieren und öffnen Sie die GSD-Datei über
den Pfad im Hardware-Katalog
5. Öffnen Sie ein Projekt, richten Sie die Hardware
ein und fügen Sie das PROFIBUS-Mastersystem
hinzu.
6. Wählen Sie FC 300 und ziehen Sie diesen per
Drag und Drop auf den PROFIBUS im Hardware-
Diagramm.
7. Ein Fenster für die Adresse des FC 300 wird
geöffnet. Wählen Sie die Adresse aus der Scroll-
Down-Liste aus. Stellen Sie sicher, dass die
Adresseinstellung der vorherigen Adressein-
stellung in 9-18 Teilnehmeradresse entspricht.
Siehe Abbildung 3.7.
Abbildung 3.7 Auswahl der Adresse
8. Stellen Sie die peripheren Eingangs- und
Ausgangsdaten ein. Die Dateneinrichtung im
peripheren Bereich wird zyklisch über PPO-Typen
übertragen. Fügen Sie ein PPO-Typ-6-Wort, das
mit dem ersten Steckplatz konsistent ist, per Drag
und Drop ein, siehe Abbildung 3.8. Siehe die PPO-
Typen in Kapitel 4 Steuerung/Regelung für weitere
Informationen.
10
Programmierhandbuch
Danfoss A/S © Rev. 05/2014 Alle Rechte vorbehalten.
Abbildung 3.8 Fügen Sie ein PPO-Typ-6-Wort, das mit dem
ersten Steckplatz konsistent ist, per Drag und Drop ein
Das Konfigurationswerkzeug weist automatisch Adressen
im peripheren Adressenbereich hinzu. In diesem Beispiel
haben Eingangs- und Ausgangsbereich die folgenden
Konfigurationen:
PPO-Typ 6
PCD- 1 2
Wortzahl
Eingangs- 256-257 258-259
adresse
Parame- STW (ZSW) HIW
tersatz
Tabelle 3.3 PCD lesen (VLT an SPS)
PCD- 1 2
Wortzahl
Ausgangs- 256-257 258-259
adresse
Parame- CTW MRV
tersatz
Tabelle 3.4 PCD schreiben (SPS an VLT)
Alternative: Bei PROFIBUS, SW-Version 2.x und höher wird
die Autokonfiguration von Prozessdaten unterstützt. Dieses
Merkmal ermöglicht die Konfiguration der Prozessdaten
(Parameter 9-15 PCD-Konfiguration Schreiben und
Parameter 9-16 PCD-Konfiguration Lesen) von der SPS/dem
Master. Stellen Sie zur Verwendung der Autokonfiguration
sicher, dass die Funktion unter DP Follower-Eigenschaften
aktiviert ist. Siehe Abbildung 3.9.
3 4
260-261 262-263
Parameter 9 Parameter 9
-16 PCD- -16 PCD-
Konfiguratio Konfiguratio
n Lesen.2 n Lesen.3
3 4
260-261 262-263
Parameter 9 Parameter 9
-15 PCD- -15 PCD-
Konfiguratio Konfiguratio
n Schreiben. n Schreiben.
2 3
