Steuerung/Regelung
4.4.3 Übergangsdiagramm PROFIdrive-Zustand
Im PROFIdrive-Steuerprofil führen die Steuerbits
•
0 bis 3 die grundlegenden Ein-/Ausschaltfunktionen aus,
•
während die Steuerbits 4 bis 15 die anwendungsorientierte Steuerung übernehmen.
4 4

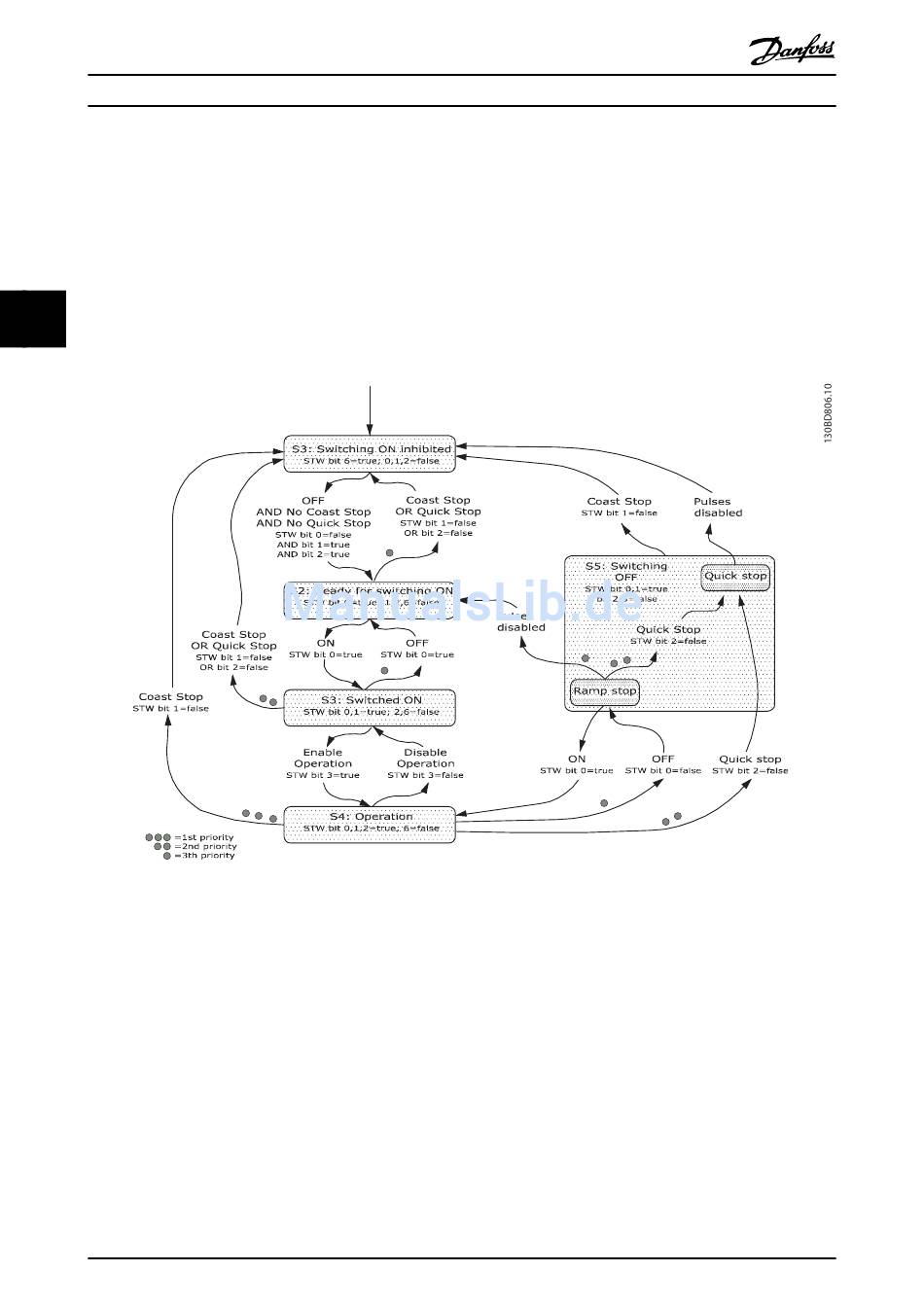

Abbildung 4.4 zeigt das grundlegende Zustandsübergangsdiagramm, wobei die Steuerbits 0 bis 3 die Übergänge steuern
und das entsprechende Zustandsbit den aktuellen Zustand angibt. Die schwarzen Punkte geben die Priorität der Steuer-
signale an, wobei weniger Punkte eine niedrigere und mehr Punkte eine höhere Priorität anzeigen.
Abbildung 4.4 Übergangsdiagramm PROFIdrive-Zustand
20
