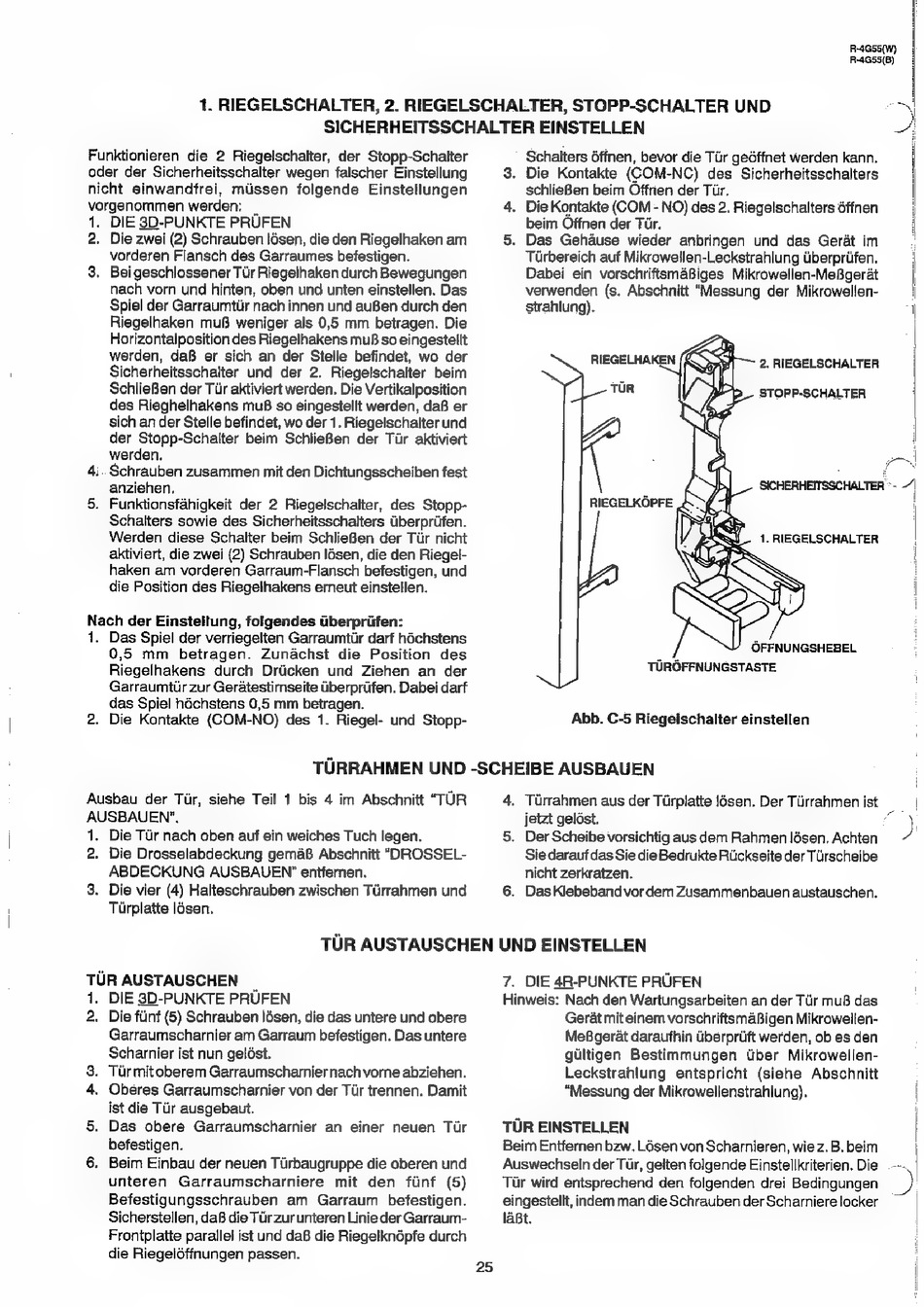

1. RIEGELSCHALTER, 2. RIEGELSCHALTER, STOPP-SCHALTER UND
SICHERHEITSSCHALTER EINSTELLEN
Funktionieren die 2 Riegelschalter, der Stopp-Schalter
oder der Sicherheitsschalter wegen falscher Einstellung
nicht einwandfrei,
mussen
folgende
Einstellungen
vargenommen werden:
_
1. DIE 3D-PUNKTE PRUFEN
2. Die zwei (2) Schrauben ldsen, die den Riegelhaken am
vorderen Flansch des Garraumes befestigen.
Bei geschlossener Tir Riegelhaken durch Bewegungen
nach vorn und hinten, oben und unten einstellen. Das
Spiel der Garraumtiir nach innen und auBen durch den
Riegelhaken mu8B weniger als 0,5 mm betragen. Die
Horizontalposition des Riegelhakens muB so eingestellt
werden, daB er sich an der Stelle befindet, wo der
Sicherheitsschalter und der 2. Riegelschalter beim
SchlieBen der Tir aktiviert werden. Die Vertikalposition
des Rieghelhakens muB so eingestellt werden, daB er
sich an der Stelle befindet, wo der 1. Riegelschalter und
der Stopp-Schalter beim SchlieBen der Tir aktiviert
werden.
i. Schrauben zusammen mit den Dichtungsscheiben fest
anziehen.
. Funktionsfahigkeit der 2 Riegelschalter, des Stopp-
Schalters sowie des Sicherheitsschalters Uberpriifen.
Werden diese Schalter beim SchlieBen der Tir nicht
aktiviert, die zwei (2) Schrauben ldsen, die den Riegel-
haken am vorderen Garraum-Flansch befestigen, und
die Position des Riegelhakens erneut einstellen.
3.
Nach der Ejinstellung, folgendes Gberpriifen:
1. Das Spiel der verriegelten Garraumtir darf h6chstens
0,56 mm
betragen.
Zunachst
die Position
des
Riegelhakens
durch
Drticken und Ziehen an der
Garraumttr zur Geratestirnseite iberpriifen. Dabei darf
das Spiel héchstens 0,5 mm betragen.
. Die Kontakte (COM-NO) des 1. Riegel- und Stopp-
TURRAHMEN UND
Ausbau
der Tir, siehe Teil 1 bis 4 im Abschnitt "TUR
AUSBAUEN".
1. Die Tir nach oben auf ein weiches Tuch legen.
2. Die Drosselabdeckung gemaB Abschnitt "DROSSEL-
ABDECKUNG AUSBAUEN" entfernen.
Die vier (4) Halteschrauben zwischen Turrahmen und
Turplatte ldsen.
3.
R4Gs5(W)
R-4G55(B)
Schalters Offnen, bevor die Tur gedffnet werden kann.
. Die Kontakte (COM-NC)
des Sicherheitsschalters
schlieBen beim Offnen der Tir.
. Die Kontakte (COM - NO) des 2. Riegelschalters éffnen
beim Offnen der Tir.
. Das Gehause wieder anbringen und das Gerat im
Tirbereich auf Mikrowellen-Leckstrahlung Uiberpriifen.
Dabei ein vorschriftsmaBiges Mikrowellen-MeBgerat
verwenden (s. Abschnitt "Messung der Mikrowellen-
strahlung).
2, RIEGELSCHALTER
STOPP-SCHALTER
ZS
ia
SICHERHEITSSCHALTER *-
RIEGELKOPFE
OFFNUNGSHEBEL
TUROFFNUNGSTASTE
Abb. C-5 Riegelschalter einstellen
-SCHEIBE AUSBAUEN
4. Tirrahmen aus der TUrplatte !6sen. Der Tirranmen ist
jetzt gelést.
5. Der Scheibe vorsichtig aus dem Rahmen lésen. Achten
Sie darauf das Sie die Bedrukte Riickseite der Tirscheibe
nicht zerkratzen.
6. DasKlebeband
vor dem Zusammenbauen austauschen.
TUR AUSTAUSCHEN UND EINSTELLEN
TUR AUSTAUSCHEN
|
1. DIE 3D-PUNKTE PRUFEN
2. Die flint (5) Schrauben lésen, die das untere und obere
Garraumscharnier am Garraum befestigen. Das untere
Scharnier ist nun gelést.
. Tiirmitoberem Garraumscharnier nach vorne abziehen.
. Oberes Garraumscharnier von der Tir trennen. Damit
ist die Tir ausgebaut.
. Das obere Garraumscharnier
an einer neuen Tur
befestigen.
. Beim Einbau der neuen Tiirbaugruppe die oberen und
unteren
Garraumscharniere
mit den
fiinf (5)
Befestigungsschrauben
am
Garraum
befestigen.
Sicherstellen, daB die Turzur unteren Linie der Garraum-
Frontplatte parallel ist und daB die Riegelkndpfe durch
die Riegeléffnungen passen.
25
7. DIE 4R-PUNKTE PRUFEN
Hinweis: Nach den Wartungsarbeiten an der Tur muB das
Gerat mit einem vorschriftsmaBigen Mikrowellen-
MeBgerat daraufhin Uberpriift werden, ob es den
giltigen
Bestimmungen
tber Mikrowellen-
Leckstrahlung
entspricht
(siehe Abschnitt
"Messung der Mikrowellenstrahlung).
TUR EINSTELLEN
Beim Entfernen bzw. Lésen von Scharnieren, wie z. B, beim
Auswechseln der Tir, gelten folgende Einstellkriterien. Die
Tur wird entsprechend den folgenden drei Bedingungen
eingestellt, indem man die Schrauben der Scharniere locker
laBt.
