R4GS55(B)

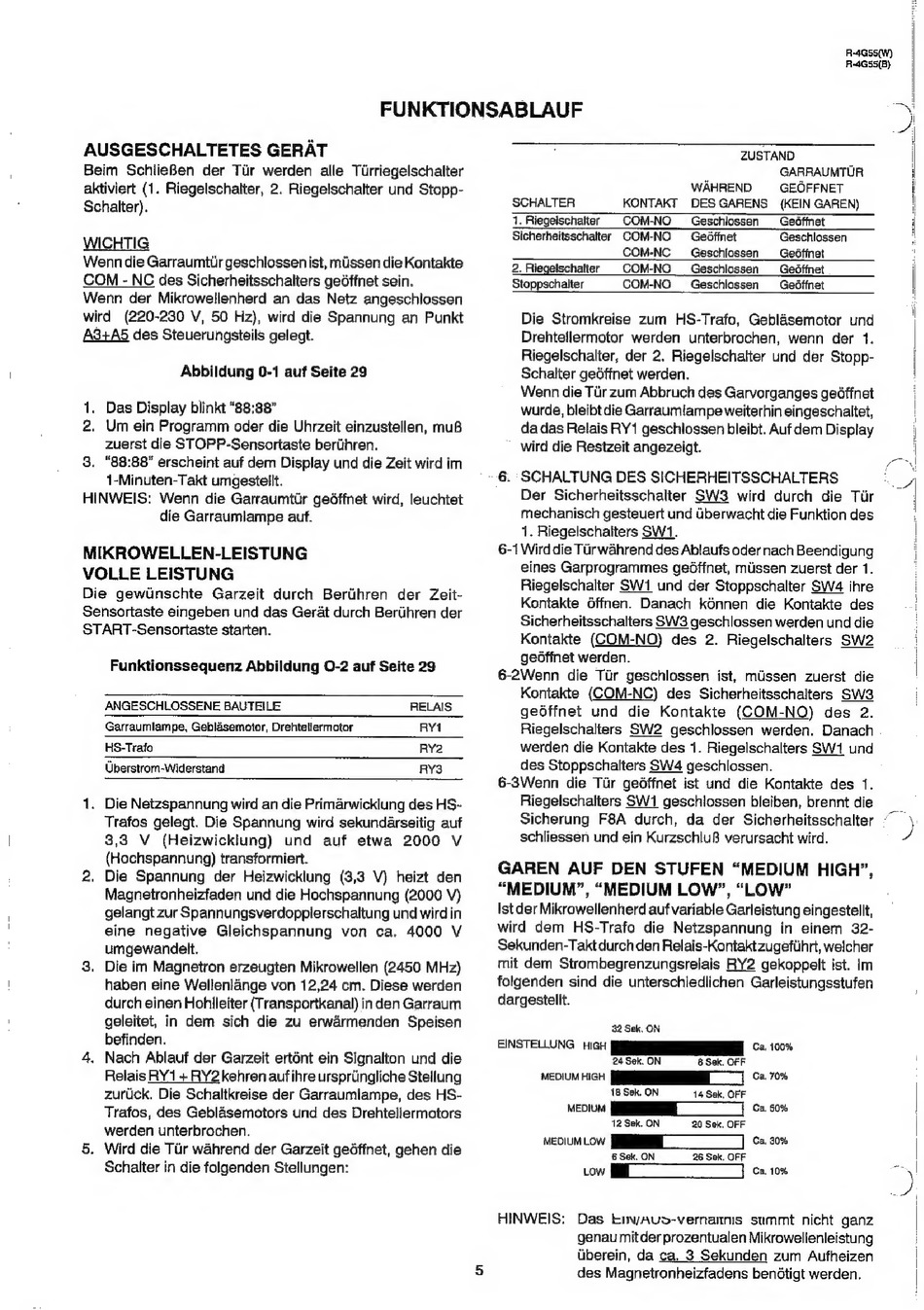

FUNKTIONSABLAUF "
A
AUSGESCHALTETES GERAT
ZUSTAND
Beim SchlieBen der Tur werden alle Tirriegelschalter . GARRAUMTUR
aktiviert (1. Riegelschalter, 2. Riegelschalter und Stopp- WAHREND = GEOFFNET
Schalter). SCHALTER KONTAKT DES GARENS (KEIN GAREN)
1. Riegelschalter_ =COM-NO__Geschlossen _Gedffnet
Sicherheitsschalter COM-NO = Gedffnet Geschlossen
WICHTIG
" ;
os :
COM-NC___Geschlossen
__Ge6ffnet
Wenn die Garraumtiir geschlossen ist, miissen die Kontakte
2. Riegelschalter___COM-NO
__Geschlossen _Gedffnet
i
COM - NG des Sicherheitsschalters geéffnet sein.
Stoppschalter COM-NO_
Geschlossen___Gedtfnet
|
Wenn der Mikrowellenherd an das Netz angeschlossen
wird (220-230 V, 50 Hz), wird die Spannung an Punkt
A3+A5 des Steuerungsteils gelegt.
Abbildung 0-1 auf Seite 29
1. Das Display blinkt "88:88"
2. Um ein Programm oder die Uhrzeit einzustellen, muB
zuerst die STOPP-Sensortaste berithren.
3. "88:88" erscheint auf dem Display und die Zeit wird im
1-Minuten-Takt umgestellt.
HINWEIS: Wenn die Garraumttr gedéffnet wird, leuchtet
die Garraumlampe auf.
MIKROWELLEN-LEISTUNG
VOLLE LEISTUNG
Die gewinschte Garzeit durch Bertihren der Zeit-
Sensortaste eingeben und das Gerat durch BerGhren der
START-Sensortaste starten.
Funktionssequenz Abbildung O-2 auf Seite 29
ANGESCHLOSSENE BAUTEILE RELAIS
Garraumlampe, Geblasemotor, Drehtellermotor RY1
HS-Trafo RY2
Uberstrom-Widerstand RY3
1. Die Netzspannung wird an die Primarwicklung des HS-
Trafos gelegt. Die Spannung wird sekundarseitig auf
3,3 V (Heizwicklung) und auf etwa 2000 V
(Hochspannung) transformiert.
2. Die Spannung der Heizwicklung (3,3 V) heizt den
Magnetronheizfaden und die Hochspannung (2000 V)
gelangt zur Spannungsverdoppierschaltung und wird in
eine negative Gleichspannung von ca. 4000 V
umgewandelt.
3. Die im Magnetron erzeugten Mikrowellen (2450 MHz)
haben eine Wellenlange von 12,24 cm. Diese werden
durch einen Hohlileiter (Transportkanal) in den Garraum
geleitet, in dem sich die zu erwarmenden Speisen
befinden.
4. Nach Ablauf der Garzeit ert6nt ein Signalton und die
Relais RY1 + RY2 kehren auf ihre urspriingliche Stellung
zurlick. Die Schaltkreise der Garraumlampe, des HS-
Trafos, des Geblasemotors und des Drehtellermotors
werden unterbrochen.
5. Wird die Tir wahrend der Garzeit gedffnet, gehen die
Schalter in die folgenden Stellungen:
i
|
|
RaGss(w) |
| |
|
|
Die Stromkreise zum HS-Trafo, Geblasemotor und
Drehtellermotor werden unterbrochen, wenn der 1.
Riegelschalter, der 2. Riegelschalter und der Stopp-
Schalter gedtfnet werden.
Wenn die Tiir zum Abbruch des Garvorganges geéffnet
wurde, bleibt die Garraumlampe weiterhin eingeschaltet,
da das Relais RY1 geschlossen bleibt. Auf dem Display
wird die Restzeit angezeigt.
6. SCHALTUNG DES SICHERHEITSSCHALTERS
Der Sicherheitsschalter SW3 wird durch die Tir
mechanisch gesteuert und Uberwacht die Funktion des
1. Riegelschalters SW1.
6-1 Wird die Tir wahrend des Ablaufs oder nach Beendigung
eines Garprogrammes geéffnet, miissen zuerst der 1.
Riegelschalter SW1 und der Stoppschalter SW4 ihre
Kontakte 6ffnen. Danach k6nnen die Kontakte des
Sicherheitsschalters SW3 geschlossen werden und die
Kontakte (COM-NO) des 2. Riegelschalters Sw2
gedffnet werden.
6-2Wenn die Tir geschlossen ist, mUssen zuerst die
Kontakte (COM-NC) des Sicherheitsschalters SW3
gedffnet und die Kontakte (COM-NO) des 2.
Riegelschalters SW2 geschlossen werden. Danach
werden die Kontakte des 1. Riegelschalters SW1 und
des Stoppschalters SW4 geschlossen.
6-3Wenn die Tir gedtfnet ist und die Kontakte des 1.
Riegelschalters SW1 geschiossen bleiben, brennt die _ _
Sicherung F8A durch, da der Sicherheitsschalter )
schliessen und ein Kurzschlu8 verursacht wird.
GAREN AUF DEN STUFEN "MEDIUM HIGH",
"MEDIUM", "MEDIUM LOW", "LOW"
Ist der Mikrowellenherd auf variable Garleistung eingestellt,
wird dem HS-Trafo die Netzspannung in einem 32-
Sekunden-Takt durch den Relais-Kontaktzugefiihrt, welcher
mit dem Strombegrenzungsrelais RY2 gekoppelt ist. Im
folgenden sind die unterschiedlichen Garleistungsstufen
dargestellt.
32 Sek, ON
EINSTELLUNG HIGH Ca, 100%
24 Sek. ON 8 Sek. OFF
MEDIUM HIGH Ca, 70%
18 Sek, ON 14 Sek, OFF
MEDIUM Ca, 50%
12 Sek. ON 20 Sek, OFF
MEDIUM LOW Ca, 30%
6 Sek. ON 26 Sek, OFF
Low 7
HINWEIS: Das Enyavo-vernanms summt nicht ganz
genau mit der prozentualen Mikrowellenleistung
uberein, da ca. 3 Sekunden zum Aufheizen
des Magnetronheizfadens bendtigt werden,
Ca, 10% »
