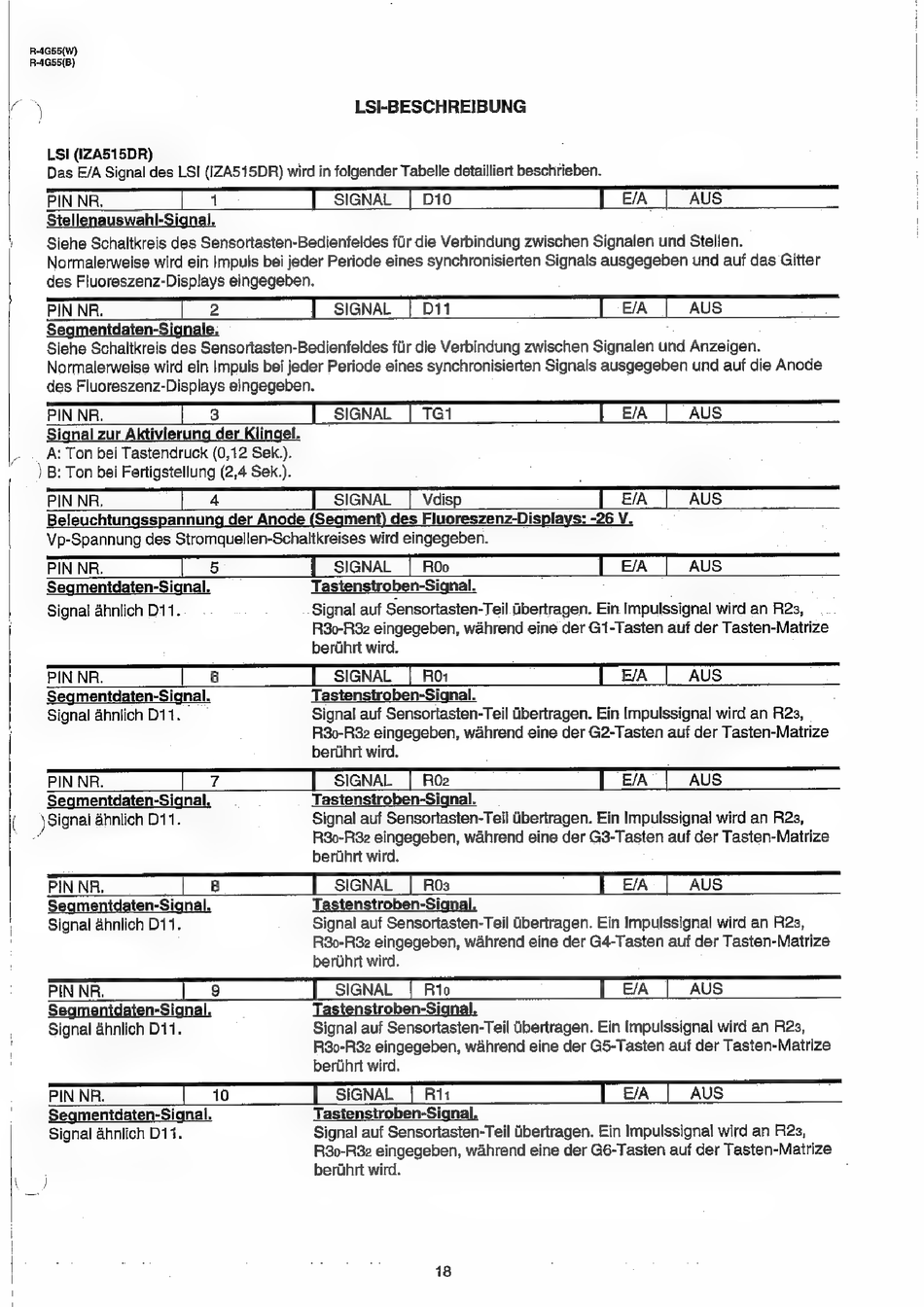

Sharp R-4G55 Serviceanleitung Seite 19

Va
(
R-4GE5(W)
R-4G55(B)
LSI (IZA515DR)
Das E/A Signal des LSI (IZA515DR) wird in folgender Tabelle detailliert beschrieben.
PIN NR, i p a SIGNAL | D10 E/A
AUS
Stellenauswahl-Signal.
Siehe Schaltkreis des Sensortasten-Bedienfeldes fiir die Verbindung zwischen Signalen und Stellen.
Normalerweise wird ein Impuls bei jeder Periode eines synchronisierten Signals ausgegeben und auf das Gitter
des Fluoreszenz-Displays eingegeben.
PIN NR. | 2 SIGNAL
Segmentdaten-Signale.
Siehe Schaltkreis des Sensortasten-Bedienfeldes flr die Verbindung zwischen Signalen und Anzeigen.
Normalerweise wird ein Impuls bei jeder Periode eines synchronisierten Signals ausgegeben und auf die Anode
des Fluoreszenz-Displays eingegeben.
AUS
PIN NR. 3 SIGNAL _| TG1 : E/A AUS
Signal zur Aktivierung der Klingel. :
_ A: Ton bei Tastendruck (0,12 Sek.).
cam eHinanoa aN der Anode (Seqment) des Fluoreszenz-Displays: -26 V.
Vp-Spannung des Stromquelten-Schaltkreises wird eingegeben.
PIN NR. 5
SIGNAL | ROo E/A AUS
Segmenidaten-Signal.
Signal ahnlich D11.
PIN NR. 6
Tastenstroben-Signal.
Signal auf Sensortasten-Teil ibertragen. Ein. Impulssignal wird an Res,
R30-R32 eingegeben, wahrend eine der G1-Tasten auf der Tasten-Matrize
berthrt wird.
SIGNAL | RO: E/A AUS
Segmentdaten-Signal.
Signal ahnlich D11.
PIN NR. 7
Tastenstroben-Signal.
Signal auf Sensortasten-Teil Gbertragen. Ein Impulssignal wird an R23,
R30-R82 eingegeben, wahrend eine der G2-Tasten auf der Tasten-Matrize
bertihrt wird.
SIGNAL | ROz E/A AUS
Segmentdaten-Signal.
) Signal €hnlich D11.
PIN NR. 8
Tastenstroben-Signal.
Signal auf Sensortasten-Teil ibertragen. Ein Impulssignal wird an R2s,
R30-R32 eingegeben, wahrend eine der G3-Tasten auf der Tasten-Matrize
berthrt wird.
SIGNAL __|_ R03 E/A AUS
Segmentdaten-Signal.
Signal ahnlich D11.
Tastenstroben-Signal.
Signal auf Sensoriasten-Teil ibertragen. Ein Impulssignal wird an R2s,
R3o0-R32 eingegeben, wahrend eine der G4-Tasten auf der Tasten-Matrize
berihrt wird.
PIN NE. J 9 SIGNAL | Rio TCA |AUS
Tastenstroben-Signal.
Signal Ahnlich DIL
PIN NR. 10
Signal auf Sensortasten-Teil tibertragen. Ein Impulssignal wird an R2s,
R3o-R32 eingegeben, wahrend eine der G5-Tasten auf der Tasten-Matrize
beriihrt wird.
SIGNAL | Rit E/A AUS
Segmentdaten-Signal.
Signal ahnlich D114.
Tastenstroben-Signal.
Signal auf Sensortasten-Teil iibertragen. Ein Impulssignal wird an R2s,
R3o0-R32 eingegeben, wahrend eine der G6-Tasten auf der Tasten-Matrize
berdhrt wird.
