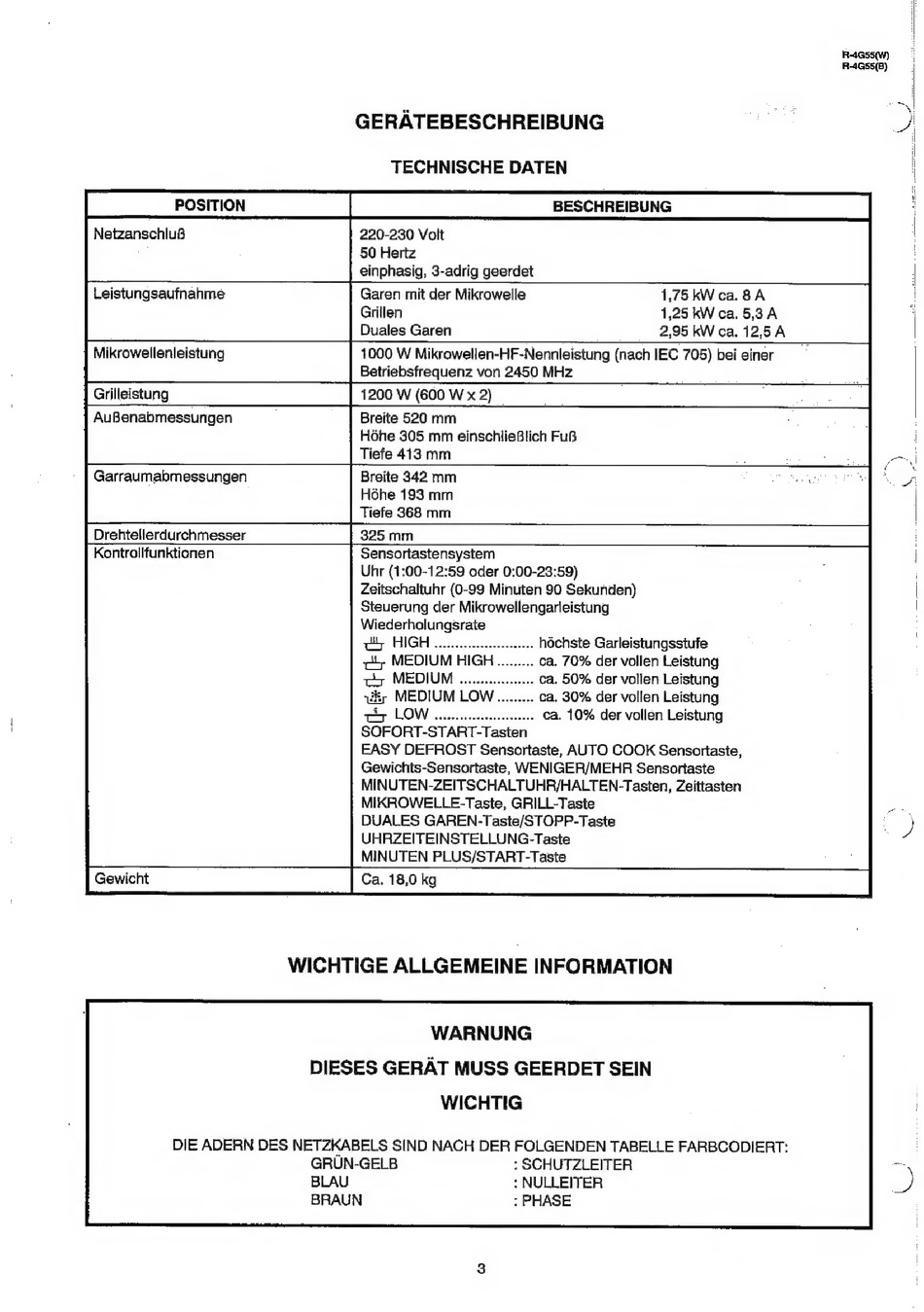

Technische Daten - Sharp R-4G55 Serviceanleitung

R4Gs5(W)
R-4G55(B)
TECHNISCHE DATEN |
POSITION BESCHREIBUNG
Netzanschlu8 220-230 Volt
50 Hertz
einphasig, 3-adrig geerdet
Leistungsaufnahme Garen mit der Mikrowelle 1,75 kW ca. 8A !
Grillen 1,25 kW ca. 5,3A
Duales Garen 2,95 kW ca. 12,5A
Mikrowellenleistung 1000 W Mikrowellen-HF-Nennleistung (nach IEC 705) bei einer
Betriebsfrequenz von 2450 MHz
Grilleistung 1200 W (600 W x 2)
AuBenabmessungen Breite 520 mm
Hohe 305 mm einschlieBlich FuB
Tiefe 413 mm
Garraumabmessungen Breite 342 mm
Héhe 193 mm
Tiefe 368 mm
Drehtellerdurchmesser 325 mm
Kontrollfunktionen Sensortastensystem
Uhr (1:00-12:59 oder 0:00-23:59)
Zeitschaltuhr (0-99 Minuten 90 Sekunden)
Steuerung der Mikrowellengarleistung
Wiederholungsrate
héchste Garleistungsstufe
cL, MEDIUM HIGH ca. 70% der vollen Leistung
4 MEDIUM .... .... ca, 50% der vollen Leistung
Vr MEDIUM LOW.. ca, 30% der vollen Leistung
ct LOW ca. 10% der vollen Leistung
SOFORT-START-Tasten
EASY DEFROST Sensortaste, AUTO COOK Sensortaste,
Gewichts-Sensortaste, WENIGER/MEHR Sensortaste
MINUTEN-ZEITSCHALTUHR/HALTEN-Tasten, Zeittasten
MIKROWELLE-Taste, GRILL-Taste .
BUALES GAREN-Taste/STOPP-Taste )
UHRZEITEINSTELLUNG-Taste
MINUTEN PLUS/START-Taste
WICHTIGE ALLGEMEINE INFORMATION
WARNUNG
DIESES GERAT MUSS GEERDET SEIN
WICHTIG
DIE ADERN DES NETZKABELS SIND NACH DER FOLGENDEN TABELLE FARBCODIERT:
GRUN-GELB : SCHUTZLEITER
BLAU : NULLEITER
BRAUN : PHASE
