MESSUNG DER MIKROWELLENSTRAHLUNG
Nach Beendigung der Einstellarbeiten an den
TUrtiegelschaltern, am Sicherheitsschalter und an der Tir,
entweder einzeln oder alle zusammen, muB folgende
Leckpriifung mit einem Mikrowellen-MeSgerat durchgeftihrt
werden, um sicherzustellen, daB die Ergebnisse den
Anforderungen der Leistungsnorm flr Mikrowellengerate
entsprechen.
ANFORDERUNG
Die Sicherheitsschalter miissen eine Mikrowellen-
leckstrahlung von mehr als 5 mW/cm? an jeder Stelle des
Gerates (5 cm oder weiter von der AuBenflache entfernt)
verhindern.
VORBEREITUNG
Vor der eigentlichen Leckpriifung folgende Schritte
durchfthren:
1. Sicherstellen, dal3 das MeBgerat einwandfrei gemaB
der Bedienungsanleitung funktioniert.
Wichtig:
Es missen MeBgerate verwendet werden, die den
Anforderungen gemaB der Leistungsnorm fir
Mikrowellen entsprechen.
Empfohlene MeBgerate:
NARDA 8100
NARDA 8200
HOLADAY HI 1500
SIMPSON 380M
. Drehteller in den Garraum stellen.
. Ein GefaB mit 275 +15 ml Wasser mit einer
Anfangstemperatur von 20 +5°C in die Mitte des
Drehtellers stellen. Bei diesem GefaB sollte es sich um
einen niedrigen 600 mi Becher mit einem
Innendurchmesser von ca. 8,5 cm aus einem elektrisch
nichtleitendem Material, z. B. Glas oder Kunststoff,
handetn.
Es ist wichtig, diese Standardlast in den Garraum zu
stellen, nicht nur um das Gerat zu schttzen, sondern
auch um sicherzustellen, daB eine eventuelle
Leckstrahlung genau gemessen wird.
. GarraumtirschlieBen, das Mikrowellengerat auf mehrere
Minuten einstellen und einschalten. Sollte das Wasser
vor Beendigung der Priifung dén Siedepunkt erreichen,
das Wasser durch 275 ml kaltes Wasser ersetzen.
. MeBfihlerlangsam (nicht schneller als 2,5 cm/Sek.) am
Spalt entlang bewegen.
- Die Mikrowellenstrahlungsemission sollte im Abstand
von 5 cm oder weiter von der AuBenflache des Gerates
gemessen werden.

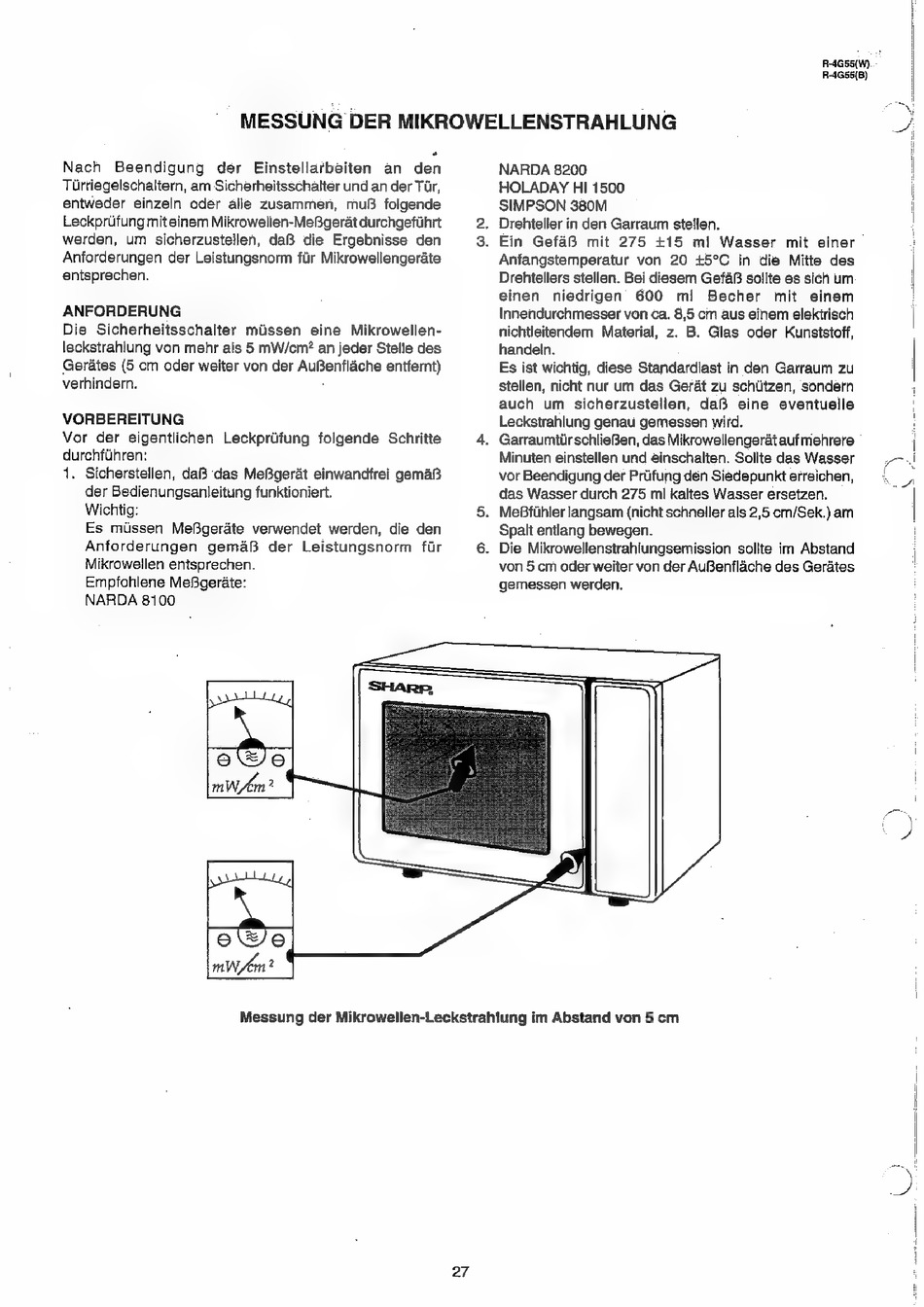

Messung der Mikrowellen-Leckstrahlung im Abstand von 5 cm
