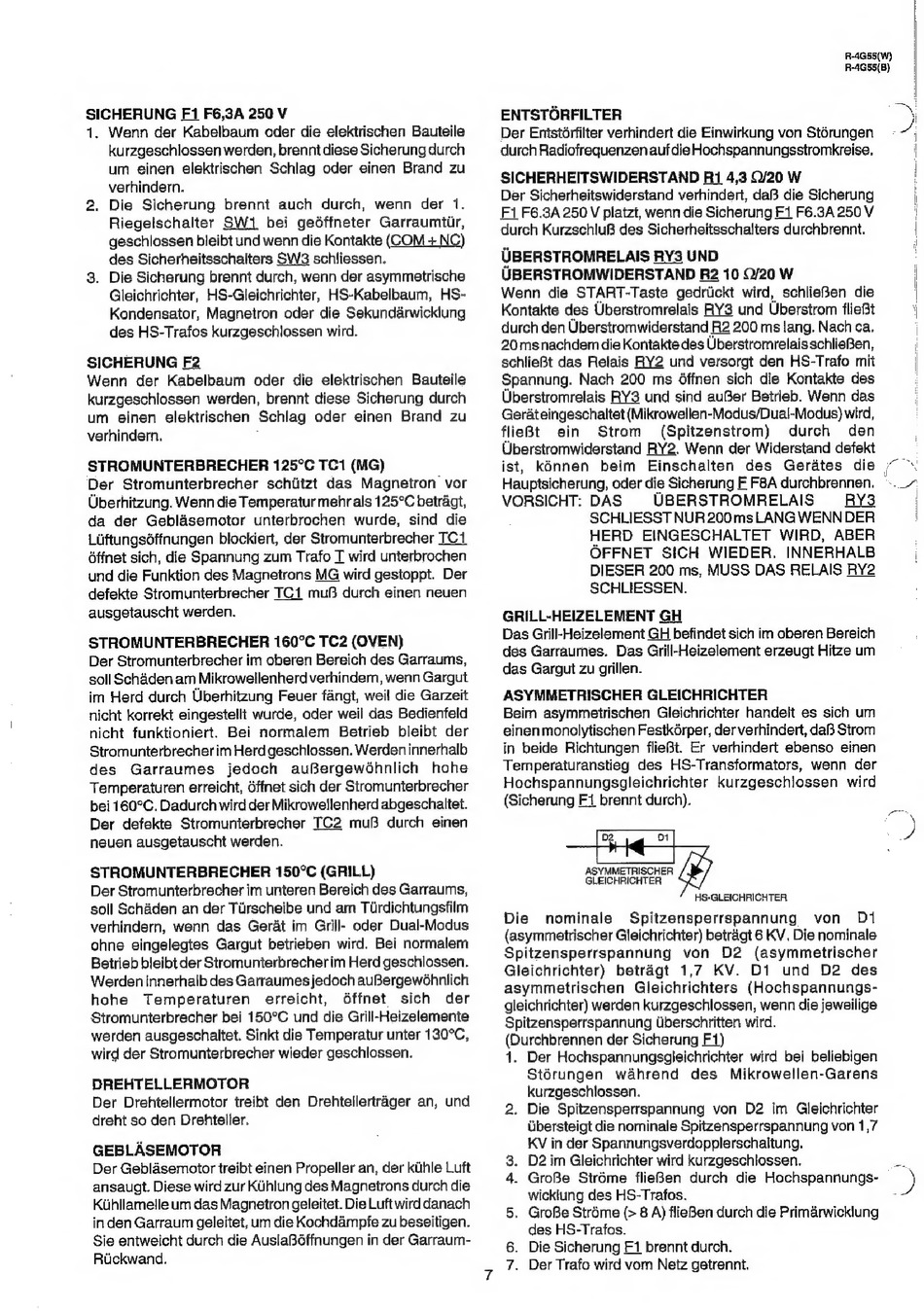

Sharp R-4G55 Serviceanleitung Seite 8

SICHERUNG F1 F6,3A 250 V
1. Wenn der Kabelbaum oder die elektrischen Bauteile
kurzgeschlossen werden, brennt diese Sicherung durch
um einen elektrischen Schlag oder einen Brand zu
verhindern.
2. Die Sicherung brennt auch durch, wenn der 1.
Riegelschalter SW1 bei gedéffneter Garraumtir,
geschlossen bleibt und wenn die Kontakte (COM + NC)
des Sicherheitsschalters SW3 schliessen.
3. Die Sicherung brennt durch, wenn der asymmetrische
Gleichrichter, HS-Gleichrichter, HS-Kabelbaum, HS-
Kondensator, Magnetron oder die Sekundarwicklung
des HS-Trafos kurzgeschlossen wird.
SICHERUNG F2
Wenn der Kabelbaum oder die elektrischen Bauteile
kurzgeschlossen werden, brennt diese Sicherung durch
um einen elektrischen Schlag oder einen Brand zu
verhindern.
STROMUNTERBRECHER 125°C TC1 (MG)
Der Stromunterbrecher schiitzt das Magnetron vor
Uberhitzung. Wenn die Temperatur mehr als 125°C betragt,
da der Geblasemotor unterbrochen wurde, sind die
Ltiftungséffnungen blockiert, der Stromunterbrecher TC1
6ffnet sich, die Spannung zum Trafo T wird unterbrochen
und die Funktion des Magnetrons MG wird gestoppt. Der
defekte Stromunterbrecher TC1 muf3 durch einen neuen
ausgetauscht werden.
STROMUNTERBRECHER 160°C TC2 (OVEN)
Der Stromunterbrecher im oberen Bereich des Garraums,
soll Schaden am Mikrowellenherd verhindern, wenn Gargut
im Herd durch Uberhitzung Feuer fangt, weil die Garzeit
nicht korrekt eingestellt wurde, oder weil das Bedienfeld
nicht funktioniert. Bei normalem Betrieb bleibt der
Stromunterbrecher im Herd geschlossen. Werden innerhalb
des Garraumes jedoch auBergewdhnlich hohe
Temperaturen erreicht, dffnet sich der Stromunterbrecher
bei 160°C. Dadurch wird der Mikrowellenherd abgeschaltet.
Der defekte Stromunterbrecher TC2 mu durch einen
neuen ausgetauscht werden.
STROMUNTERBRECHER 150°C (GRILL)
Der Stromunterbrecher im unteren Bereich des Garraums,
soll Schaden an der Tiirscheibe und am Tirdichtungsfilm
verhindern, wenn das Gerat im Grill- oder Dual-Modus
ohne eingelegtes Gargut betrieben wird. Bei normalem
Betrieb bleibt der Stromunterbrecherim Herd geschlossen.
Werden innerhalb des Garraumes jedoch auBergewohnlich
hohe Temperaturen erreicht, dffnet sich der
Stromunterbrecher bei 150°C und die Grill-Heizelemente
werden ausgeschaltet. Sinkt die Temperatur unter 130°C,
wird der Stromunterbrecher wieder geschlossen.
DREHTELLERMOTOR
Der Drehtellermotor treibt den Drehtellertrager an, und
dreht so den Drehteller.
GEBLASEMOTOR
Der Geblasemotor treibt einen Propeller an, der kithle Luft
ansaugt. Diese wird zur KUhlung des Magnetrons durch die
Kihllamelle um das Magnetron geleitet. Die Luft wird danach
inden Garraum geleitet, um die Kochdampfe zu beseitigen.
Sie entweicht durch die AuslaBéffnungen in der Garraum-
Riickwand.
RAGss(W) |
R4G55(B) |
SICHERHEITSWIDERSTAND Ri 4,3 Q/20 W |
Der Sicherheitswiderstand verhindert, daB die Sicherung i
Fi F6.3A 250 V platzt, wenn die Sicherung F1 F6.3A 250 V '
durch KurzschluB des Sicherheitsschalters durchbrennt.
UBERSTROMRELAIS RY3 UND
UBERSTROMWIDERSTAND R2 10 0/20 W |
Wenn die START-Taste gedriickt wird, schlieBen die |
Kontakte des Uberstromrelais RY3 und Uberstrom flieBt j
durch den Uberstromwiderstand R2 200 ms lang. Nach ca.
20msnachdem die Kontakte des Uberstromrelais schlieBen, |
schlieBt das Relais RY2 und versorgt den HS-Trafo mit |
Spannung. Nach 200 ms 6ffnen sich die Kontakte des
Uberstromrelais RY3 und sind auGBer Betrieb. Wenn das
Gerat eingeschaltet (Mikrowellen-Modus/Dual-Modus) wird,
flieBt ein Strom (Spitzenstrom) durch den
Uberstromwiderstand RY2. Wenn der Widerstand defekt
ist, kénnen beim Einschalten des Gerdtes die ~ ~
Hauptsicherung, oder die Sicherung F F8A durchbrennen. -._~
VORSICHT: DAS UBERSTROMRELAIS RY3 i
SCHLIESST NUR 200 ms LANG WENN DER
HERD EINGESCHALTET WIRD, ABER
OFFNET SICH WIEDER. INNERHALB
DIESER 200 ms, MUSS DAS RELAIS RY2
SCHLIESSEN.
GRILL-HEIZELEMENT GH
Das Grill-Heizelement GH befindet sich im oberen Bereich
des Garraumes. Das Grill-Heizelement erzeugt Hitze um
das Gargut zu grillen.
ASYMMETRISCHER GLEICHRICHTER
Beim asymmeitrischen Gleichrichter handelt es sich um
einen monolytischen Festkérper, der verhindert, da3 Strom
in beide Richtungen flieBt. Er verhindert ebenso einen
Temperaturanstieg des HS-Transformators, wenn der
Hochspannungsgleichrichter kurzgeschlossen wird
(Sicherung F1 brennt durch).
ASYMMETRISCHER
GLEICHRICHTER
HS-GLEICHRICHTER,
Die nominale Spitzensperrspannung von D1
(asymmetrischer Gleichrichter) betragt 6 KV. Die nominale
Spitzensperrspannung von D2 (asymmetrischer
Gleichrichter) betragt 1,7 KV. Di und D2 des
asymmetrischen Gleichrichters (Hochspannungs-
gleichrichter) werden kurzgeschlossen, wenn die jeweilige
Spitzensperrspannung Uberschritten wird.
(Durchbrennen der Sicherung F1)
1. Der Hochspannungsgleichrichter wird bei beliebigen
Stérungen wahrend des Mikrowellen-Garens
kurzgeschlossen.
2. Die Spitzensperrspannung von D2 im Gleichrichter
Ubersteigt die nominale Spitzensperrspannung von 1,7
KV in der Spannungsverdopplerschaltung.
3. D2 im Gleichrichter wird kurzgeschlossen.
4. GroBe Stréme flieBen durch die Hochspannungs- e)
wicklung des HS-Trafos. i
5. GroBe Stréme (> 8 A) flieBen durch die Primarwicklung
des HS-Trafos.
. Die Sicherung F1 brennt durch.
. Der Trafo wird vom Netz getrennt.
