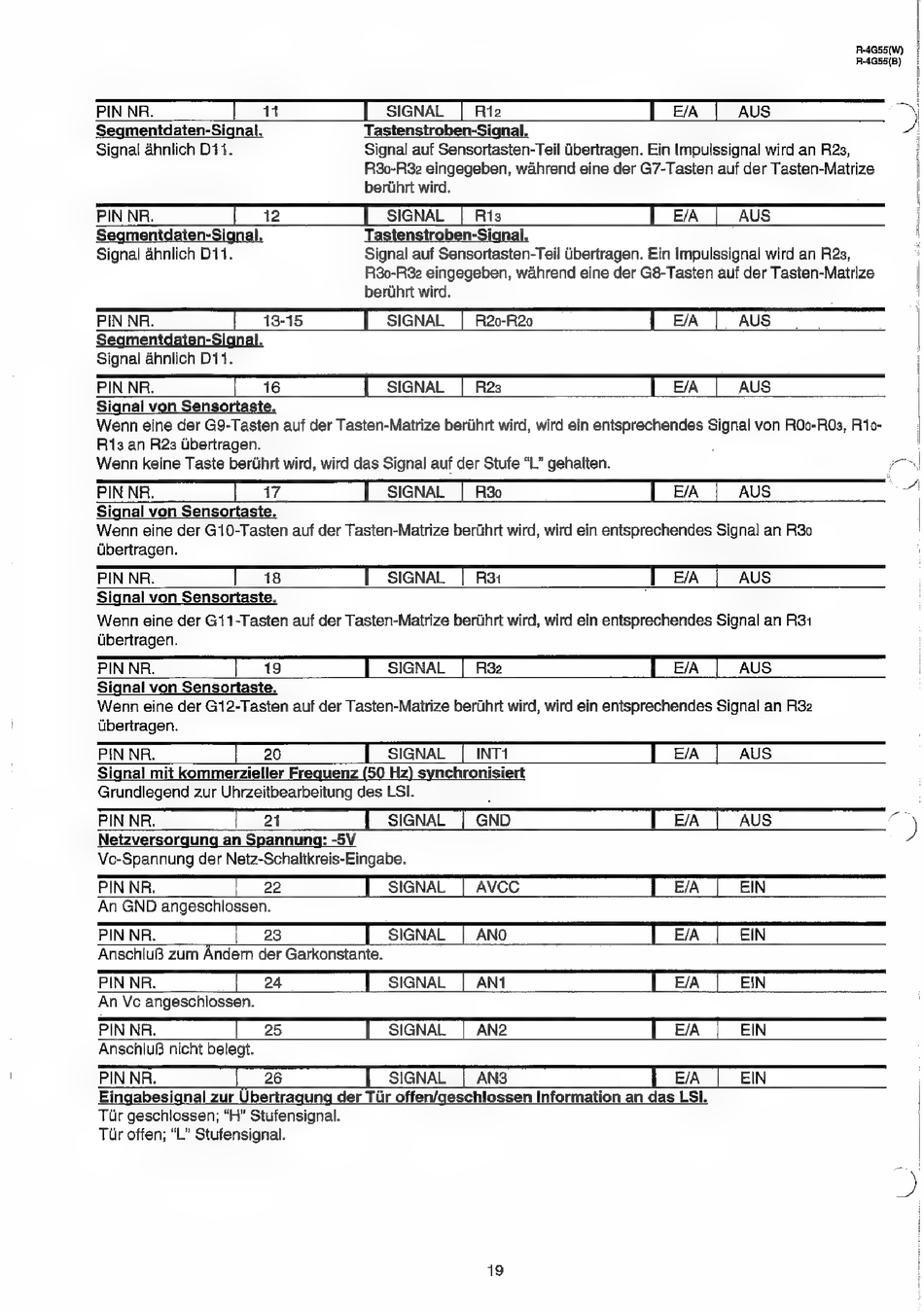

Sharp R-4G55 Serviceanleitung Seite 20

ReaGss(w) /
R-4G55(B)
PIN NA. 11 SIGNAL [| Riz E/A AUS ~
Segmentdaten-Signal. Tastenstroben-Signal. 4,
Signal ahnlich D11. Signal auf Sensortasten-Teil iibertragen. Ein Impulssignal wird an R2s, :
R&o-R32 eingegeben, wahrend eine der G7-Tasten auf der Tasten-Matrize |
berihrt wird. |
PIN NR. 12 SIGNAL _| Ris E/A AUS |
Seqmentdaten-Signal. Tastenstroben-Signal.
Signal ahnlich D11. Signal auf Sensortasten-Teil Gbertragen. Ein Impulssignal wird an R2s, |
R30-R32 eingegeben, wahrend eine der G8-Tasten auf der Tasten-Matrize |
berlihrt wird. |
PIN NR. 13-45 SIGNAL AUS
ment -
Signal ahnlich D11. i
PIN NR. 16 SIGNAL | Res E/A_ | AUS
Signal von Sensortaste.
Wenn eine der G9-Tasten auf der Tasten-Matrize berihrt wird, wird ein entsprechendes Signal von ROo-RQs, R10-
Wenn keine Taste berithrt wird, wird das Signal auf der Stufe "L" gehalten. |
PIN NR. 17 SIGNAL | R30 E/A AUS "el
Signal von Sensortaste.
Wenn eine der G10-Tasten auf der Tasten-Matrize berthrt wird, wird ein entsprechendes Signal an R3o
Obertragen.
PIN NR. 18 SIGNAL _| R31 E/A AUS
Signal von Sensortaste.
Wenn eine der G11-Tasten auf der Tasten-Matrize berihrt wird, wird ein entsprechendes Signal an R31
tibertragen.
PIN NR. 19 SIGNAL | R82 E/A AUS
Signal von Sensortaste.
Wenn eine der G12-Tasten auf der Tasten-Matrize berthrt wird, wird ein entsprechendes Signal an R32
Ubertragen.
PIN NR. 20 SIGNAL INT1 E/A AUS
Signal mit kommerzieller Frequenz (50 Hz) synchronisiert
Grundlegend zur Uhrzeitbearbeitung des LSI.
PIN NR. 21 SIGNAL | GND E/A AUS i
Netzversorgung an Spannung: -5V
Vc-Spannung der Netz-Schaltkreis-Eingabe.
Ney!
PIN NR. 22 SIGNAL | AVCC E/A EIN
An GND angeschlossen.
PIN NR. 23 SIGNAL_| ANO E/A EIN
AnschluB zum Andem der Garkonstante.
PIN NR. SIGNAL E/A | EIN
An Vc angeschlossen.
PIN NA. 25 SIGNAL | AN2 E/A EIN
AnschluB nicht betegt.
PIN NA. 26 SIGNAL | AN3 E/A EIN
Eingabesignal zur Ubertragung der Tir offen/geschlossen Information an das LSI.
Tur geschlossen; "H" Stufensignal.
Tur offen; "L" Stufensignal. |
