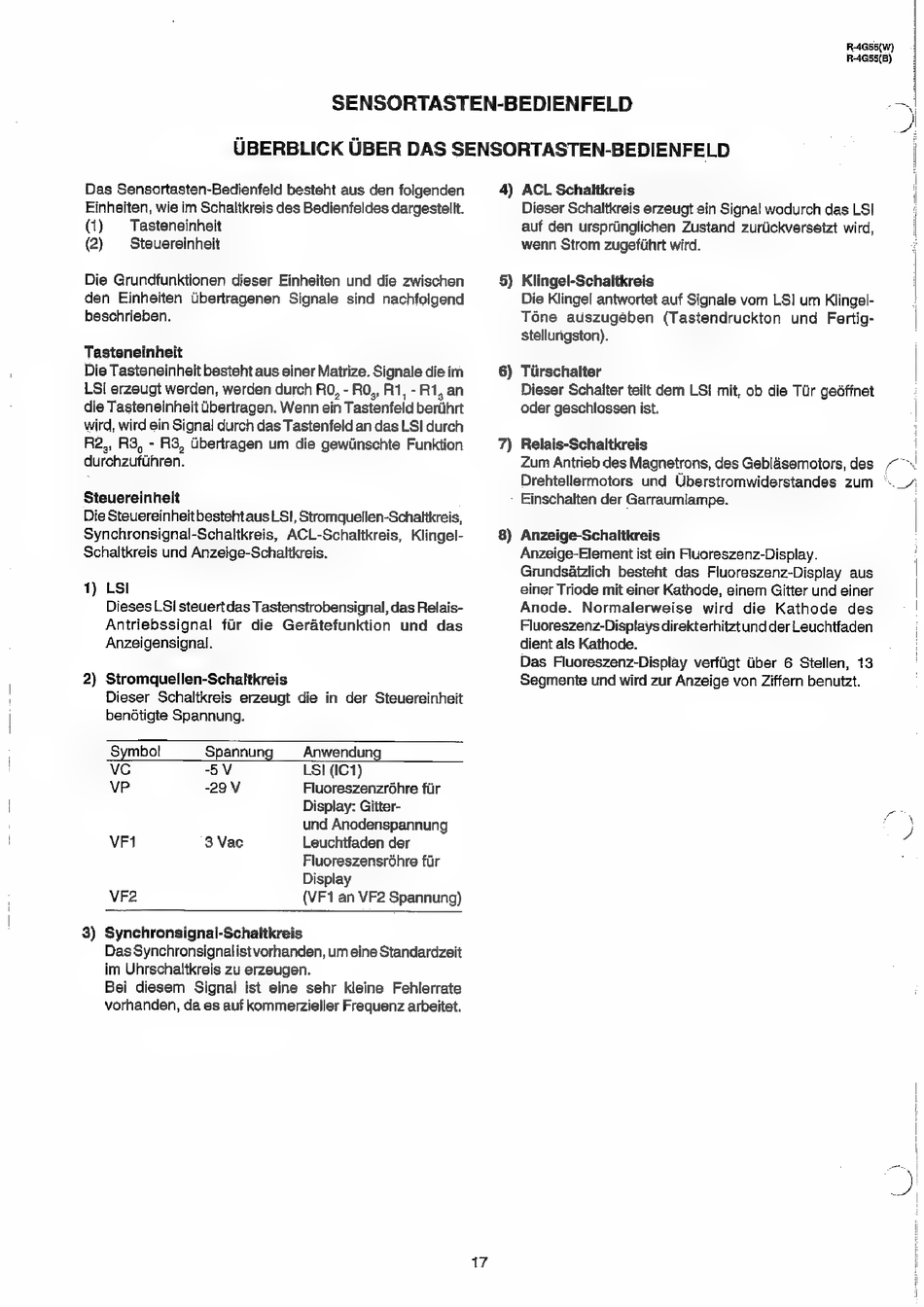

SENSORTASTEN-BEDIENFELD
UBERBLICK UBER DAS SENSORTASTEN-BEDIENFELD
Das Sensortasten-Bedienfeld besteht aus den folgenden
Einheiten, wie im Schaltkreis des Bedienfeldes dargestellt.
(1)
Tasteneinheit
(2)
Steuereinheit
Die Grundfunktionen dieser Einheiten und die zwischen
den Einheiten Ubertragenen Signale sind nachfolgend
beschrieben.
Tasteneinheit
Die Tasteneinheit besteht aus einer Matrize. Signale die im
LSI erzeugt werden, werden durch RO, - RO, A1, -R1, an
die Tasteneinheit Gbertragen. Wenn ein Tastenfeld bertihrt
wird, wird ein Signal durch das Tastenfeld an das LSI durch
R2,, R3, - R3, Ubertragen um die gewiinschte Funktion
durchzufiihren.
Steuereinheit
Die Steuereinheitbestehtaus LSI, Stromquellen-Schaltkreis,
Synchronsignal-Schaltkreis,
ACL-Schaltkreis,
Klingel-
Schaltkreis und Anzeige-Schaltkreis.
1) LSI
Dieses LSi steuertdas Tastenstrobensignal, das Relais-
Antriebssignal
fir die Geratefunktion
und das
Anzeigensignal.
2
Stromquellen-Schaltkreis
Dieser Schaltkreis erzeugt die in der Steuereinheit
bendtigte Spannung.
Symbol
Spannung
Anwendung
Vc
-V
LSI (IC1)
VP
-29V
Fluoreszenzréohre fir
Display: Gitter-
und Anodenspannung
VFI
3 Vac
Leuchtfaden der
Fluoreszensrohre fiir
Display
VF2
(VF1 an VF2 Spannung)
3) Synchronsignal-Schaltkreis
Das Synchronsignalist vorhanden, um eine Standardzeit
im Uhrschaltkreis zu erzeugen.
Bei diesem Signal ist eine sehr kleine Fehlerrate
vorhanden, da es auf kommerzieller Frequenz arbeitet.
17
4) ACL Schaltkreis
Dieser Schaltkreis erzeugt ein Signal wodurch das LSI
auf den urspriinglichen Zustand zuriickversetzt wird,
wenn Strom zugefithrt wird.
5) Klingel-Schaltkreis
Die Klingel antwortet auf Signale vom LS] um Klingel-
Téne
auszugeben
(Tastendruckton
und Fertig-
stellungston).
6) Tiirschalter
Dieser Schalter teilt dem LS! mit, ob die Tir geéffnet
oder geschlossen ist.
~
7) Relais-Schaltkreis
Zum Antrieb des Magnetrons, des Geblasemotors, des _,
Drehtellermotors
und Uberstromwiderstandes
zum
Einschalten der Garraumlampe.
8
~
Anzeige-Schaltkreis
Anzeige-Element ist ein Fluoreszenz-Display.
Grunds@tzlich
besteht das Fluoreszenz-Display aus
einer Triode mit einer Kathode, einem Gitter und einer
Anode.
Normalerweise
wird die Kathode
des
Fluoreszenz-Displays direkterhitztund der Leuchtfaden
dient als Kathode.
Das Fluoreszenz-Display verftigt ber 6 Stellen, 13
Segmente und wird zur Anzeige von Ziffern benutzt.
