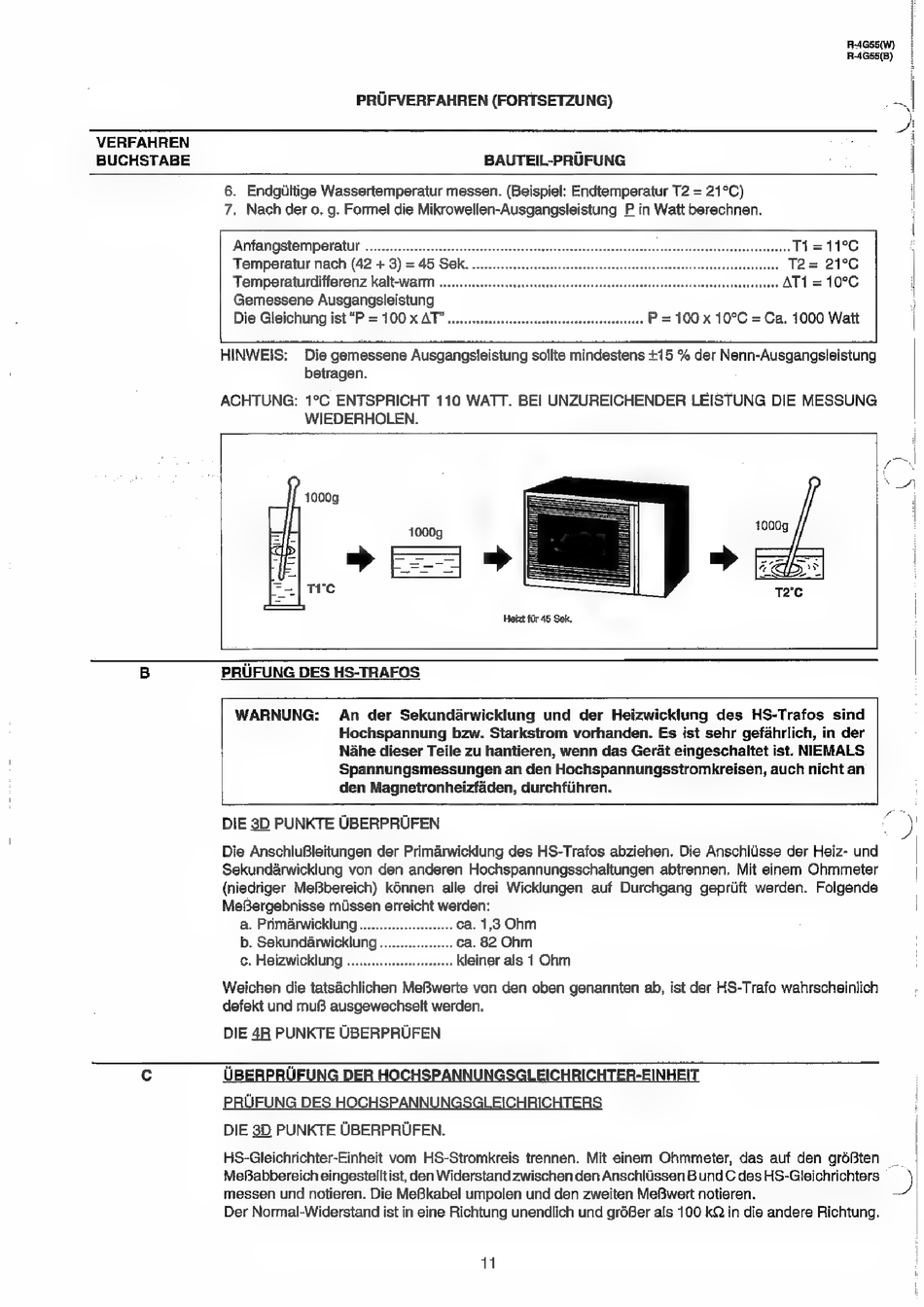

Sharp R-4G55 Serviceanleitung Seite 12

R4G55(W)
R-4G55(5)
PRUFVERFAHREN (FORTSETZUNG)
VERFAHREN .
BUCHSTABE BAUTEIL-PRUFUNG
6. Endgtiltige Wassertemperatur messen. (Beispiel: Endtemperatur T2 = 21°C)
7. Nach der o. g. Formel die Mikrowellen-Ausgangsleistung P in Watt berechnen.
Anfangstemperatur T1=11°C
Temperatur nach (42 + 3) = 45 Sek... T2= 21°C
Temperaturdifferenz kalt-warm « AT1 = 10°C
Gemessene Ausgangsleistung
Die Gleichung ist "P = 100 x AT" P = 100 x 10°C = Ca. 1000 Watt
HINWEIS: Die gemessene Ausgangsieistung sollte mindestens +15 % der Nenn-Ausgangsleistung
betragen.
ACHTUNG: 1°C ENTSPRICHT 110 WATT. BEI UNZUREICHENDER LEISTUNG DIE MESSUNG
WIEDERHOLEN.
a
000g 1000g
ee aS | GA
» » ras
T2°C
Heizt fiir 45 Sek.
B PRUFUNG DES HS-TRAFOS
WARNUNG: An der Sekundarwicklung und der Heizwicklung des HS-Trafos sind
Hochspannung bzw. Starkstrom vorhanden. Es ist sehr gefahrlich, in der
N&he dieser Teile zu hantieren, wenn das Gerat eingeschaltet ist. NIEMALS
Spannungsmessungen an den Hochspannungsstromkreisen, auch nicht an
den Magnetronheizfaden, durchfiihren.
DIE 3D PUNKTE UBERPRUFEN eo
Die AnschluBleitungen der Primarwicklung des HS-Trafos abziehen. Die Anschliisse der Heiz- und
Sekundarwicklung von den anderen Hochspannungsschaltungen abtrennen. Mit einem Ohmmeter
(niedriger MeBbereich) kénnen alle drei Wicklungen auf Durchgang gepriift werden. Folgende
MeBergebnisse muissen erreicht werden:
a. Prim&rwicklung .ca. 1,3 Ohm
b. Sekundarwicklung . ca. 82 Ohm
c. Heizwicklung . . kleiner als 1 Ohm
Weichen die tatsachlichen MeBwerte von den oben genannten ab, ist der HS-Trafo wahrscheinlich
defekt und mu8 ausgewechselt werden.
DIE 4A PUNKTE UBERPRUFEN
Cc UBERPRUFUNG DER HOCHSPANNUNGSGLEICHRICHTER-EINHEIT
PRUFUNG DES HOCHSPANNUNGSGLEICHRICHTERS
DIE 3D PUNKTE UBERPRUFEN.
HS-Gleichrichter-Einheit vom HS-Stromkreis trennen. Mit einem Ohmmeter, das auf den gréBten
}
MeBabbereich eingestellt ist, den Widerstand zwischen den Anschliissen Bund C des HS-Gleichrichters )
messen und notieren. Die MeBkabel umpolen und den zweiten MeBwert notieren.
Der Normal-Widerstand ist in eine Richtung unendlich und gréGBer als 100 kQ in die andere Richtung.
