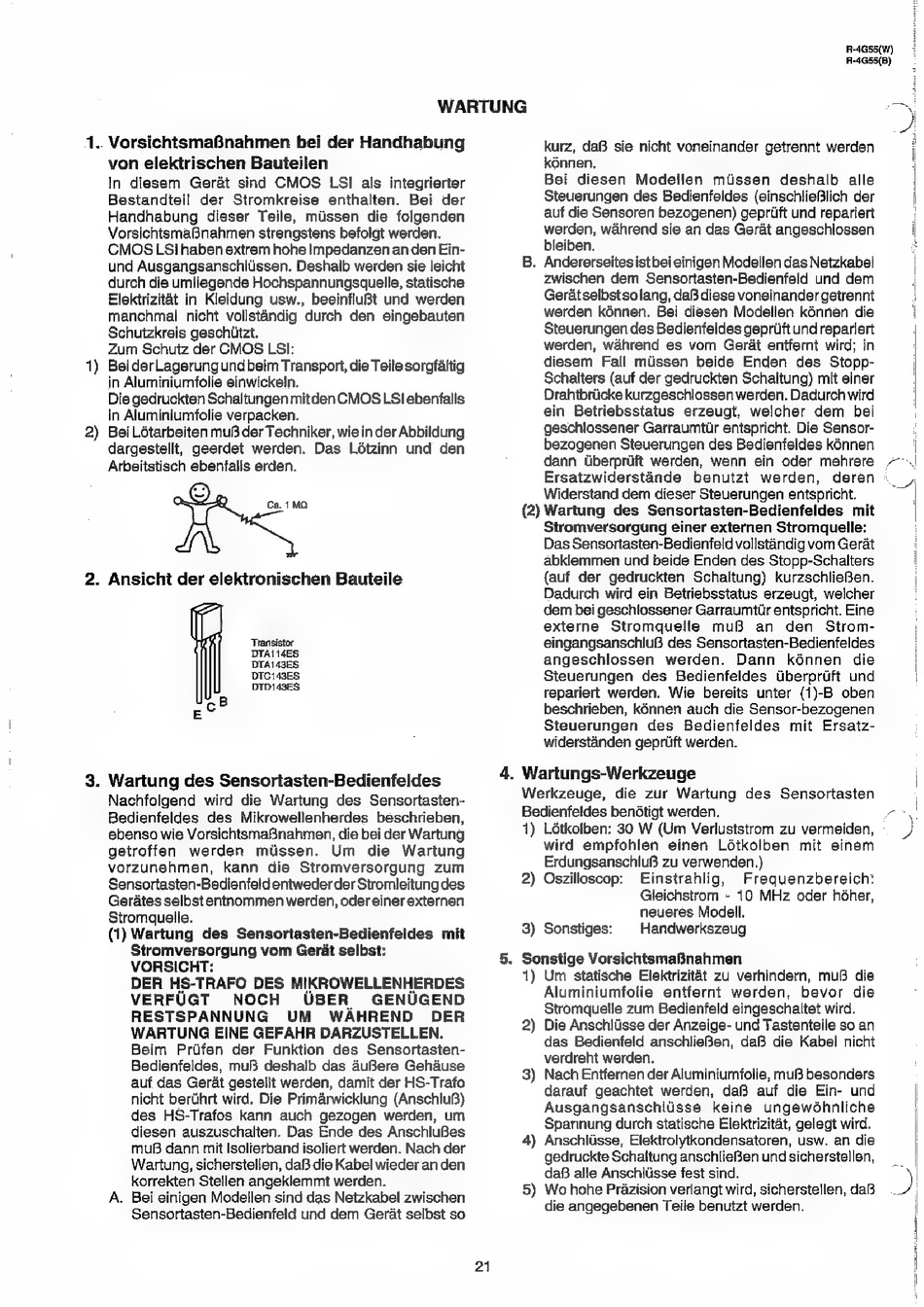

Sharp R-4G55 Serviceanleitung Seite 22

R-4G55(W)
F-4G55(B)
WARTUNG
1.. VorsichtsmaBnahmen bei der Handhabung
2
YS
von elektrischen Bauteilen
In diesem Gerat sind CMOS LSI als integrierter
Bestandteil der Stromkreise enthalten. Bei der
Handhabung dieser Teile, miissen die folgenden
VorsichtsmaBnahmen strengstens befolgt werden.
CMOS LS! haben extrem hohe Impedanzen an den Ein-
und Ausgangsanschliissen. Deshalb werden sie leicht
durch die umliegende Hochspannungsquelle, statische
Elektrizitat in Kleidung usw., beeinflu8t und werden
manchmal nicht vollstandig durch den eingebauten
Schutzkreis geschitzt.
Zum Schutz der CMOS LSI:
Bei der Lagerungundbeim Transport, die Teile sorgfaltig
in Aluminiumfolie einwickein.
Die gedruckten Schaltungen mit den CMOS LSI ebenfalls
in Aluminiumfolie verpacken.
Bei Létarbeiten mu' der Techniker, wie in der Abbildung
dargestellt, geerdet werden. Das Létzinn und den
Arbeitstisch ebenfalls erden.
. Ansicht der elektronischen Bauteile
Transistor
DTAII4ES
DTA143ES
DIC143ES
DTD143ES
i
Wartung des Sensortasten-Bedienfeldes
Nachfolgend wird die Wartung des Sensortasten-
Bedienfeldes des Mikrowellenherdes beschrieben,
ebenso wie VorsichtsmaBnahmen, die bei der Wartung
getroffen werden miissen. Um die Wartung
vorzunehmen, kann die Stromversorgung zum
Sensortasten-Bedienfeld entweder der Stromleitungdes
Gerates selbst entnommen werden, oder einer externen
Stromquelle.
(1) Wartung des Sensortasten-Bedienfeldes mit
Stromversorgung vom Gerat selbst:
VORSICHT:
DER HS-TRAFO DES MIKROWELLENHERDES
VERFUGT NOCH UBER GENUGEND
RESTSPANNUNG UM WAHREND DER
WARTUNG EINE GEFAHR DARZUSTELLEN.
Beim Priifen der Funktion des Sensortasten-
Bedienfeldes, mul3 deshalb das auBere Gehause
auf das Gerat gestellt werden, damit der HS-Trafo
nicht bertihrt wird. Die Primarwicklung (AnschluB)
des HS-Trafos kann auch gezogen werden, um
diesen auszuschalten. Das Ende des AnschluBes
muB dann mit Isolierband isoliert werden. Nach der
Wartung, sicherstellen, daB die Kabel wieder anden
korrekten Stellen angeklemmt werden.
A. Bei einigen Modellen sind das Netzkabel zwischen
Sensortasten-Bedienfeld und dem Gerat selbst so
21
4.
a
kurz, daB sie nicht voneinander getrennt werden
k6nnen.
Bei diesen Modellen mtissen deshalb alle
Steuerungen des Bedienfeldes (einschlieBlich der
auf die Sensoren bezogenen) geprtift und repariert
werden, wahrend sie an das Gerat angeschlossen
bleiben.
B. Andererseites istbei einigen Modellen das Netzkabel
zwischen dem Sensortasten-Bedienfeld und dem
Geratselbstsolang, daB diese voneinander getrennt
werden kénnen. Bei diesen Modellen kénnen die
Steuerungen des Bedienfeldes gepriift und repariert
werden, wahrend es vom Gerat entfernt wird; in
diesem Fall miissen beide Enden des Stopp-
Schalters (auf der gedruckten Schaltung) mit einer
Drahtbriicke kurzgeschlossen werden. Dadurch wird
ein Betriebsstatus erzeugt, welcher dem bei
geschlossener Garraumtir entspricht. Die Sensor-
bezogenen Steuerungen des Bedienfeldes kénnen
dann Uberpriift werden, wenn ein oder mehrere ~~
deren « . Ersatzwiderstande benutzt werden,
Widerstand dem dieser Steuerungen entspricht.
(2) Wartung des Sensortasten-Bedienfeldes mit
Stromversorgung einer externen Stromquelle:
Das Sensortasten-Bedienfeld vollstandig vom Gerat
abklemmen und beide Enden des Stopp-Schalters
(auf der gedruckten Schaltung) kurzschlieBen.
Dadurch wird ein Betriebsstatus erzeugt, welcher
dem bei geschlossener Garraumtir entspricht. Eine
externe Stromquelle muB an den Strom-
eingangsanschluB8 des Sensortasten-Bedienfeldes
angeschlossen werden. Dann kénnen die
Steuerungen des Bedienfeldes tiberprift und
repariert werden. Wie bereits unter (1)-B oben
beschrieben, kénnen auch die Sensor-bezogenen
Steuerungen des Bedienfeldes mit Ersatz-
widerstanden gepriift werden.
Wartungs-Werkzeuge
Werkzeuge, die zur Wartung des Sensortasten
Bedienfeldes bendtigt werden.
1) Létkolben: 30 W (Um Verluststrom zu vermeiden,
wird empfohlen einen Létkolben mit einem
ErdungsanschluB zu verwenden.)
2) Oszilloscop: Einstrahlig, Frequenzbereich:
Gleichstrom - 10 MHz oder héher,
neueres Modell.
3) Sonstiges: Handwerkszeug
Sonstige VorsichtsmaBnahmen
1) Um statische Elektrizitat zu verhindern, muB die
Aluminiumfolie entfernt werden, bevor die
Stromquelle zum Bedienfeld eingeschaltet wird.
2) Die Anschliisse der Anzeige- und Tastenteile so an
das Bedienfeld anschlieBen, daB die Kabel nicht
verdreht werden.
3) Nach Entfernen der Aluminiumfolie, muB besonders
darauf geachtet werden, das auf die Ein- und
Ausgangsanschlusse keine ungewdhnliche
Spannung durch statische Elektrizitat, gelegt wird.
4) Anschlisse, Elektrolytkondensatoren, usw. an die
gedruckte Schaltung anschlieBen und sicherstellen,
daB alle Anschilisse fest sind.
5) Wo hohe Prazision verlangt wird, sicherstellen, daB
die angegebenen Teile benutzt werden.
