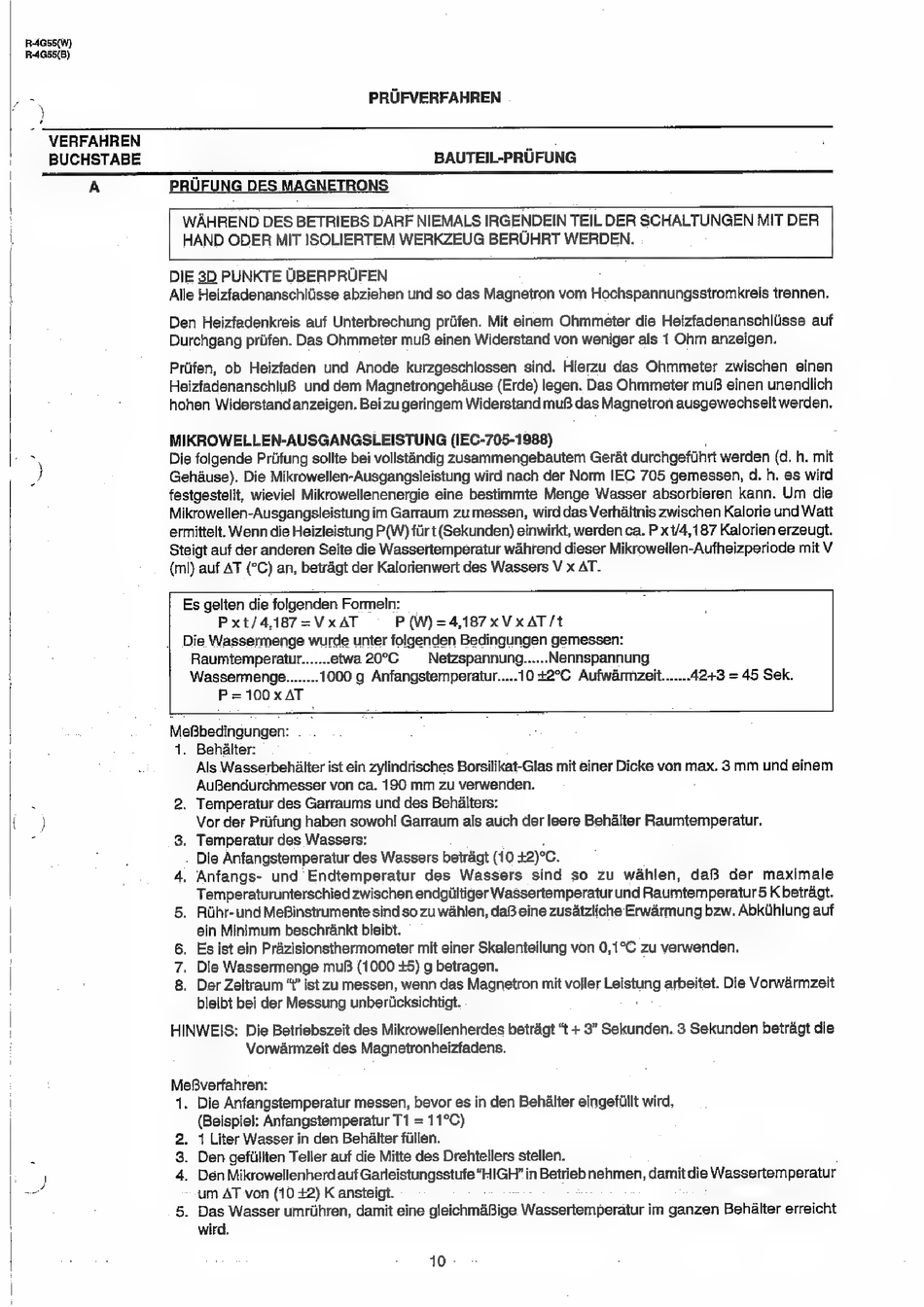

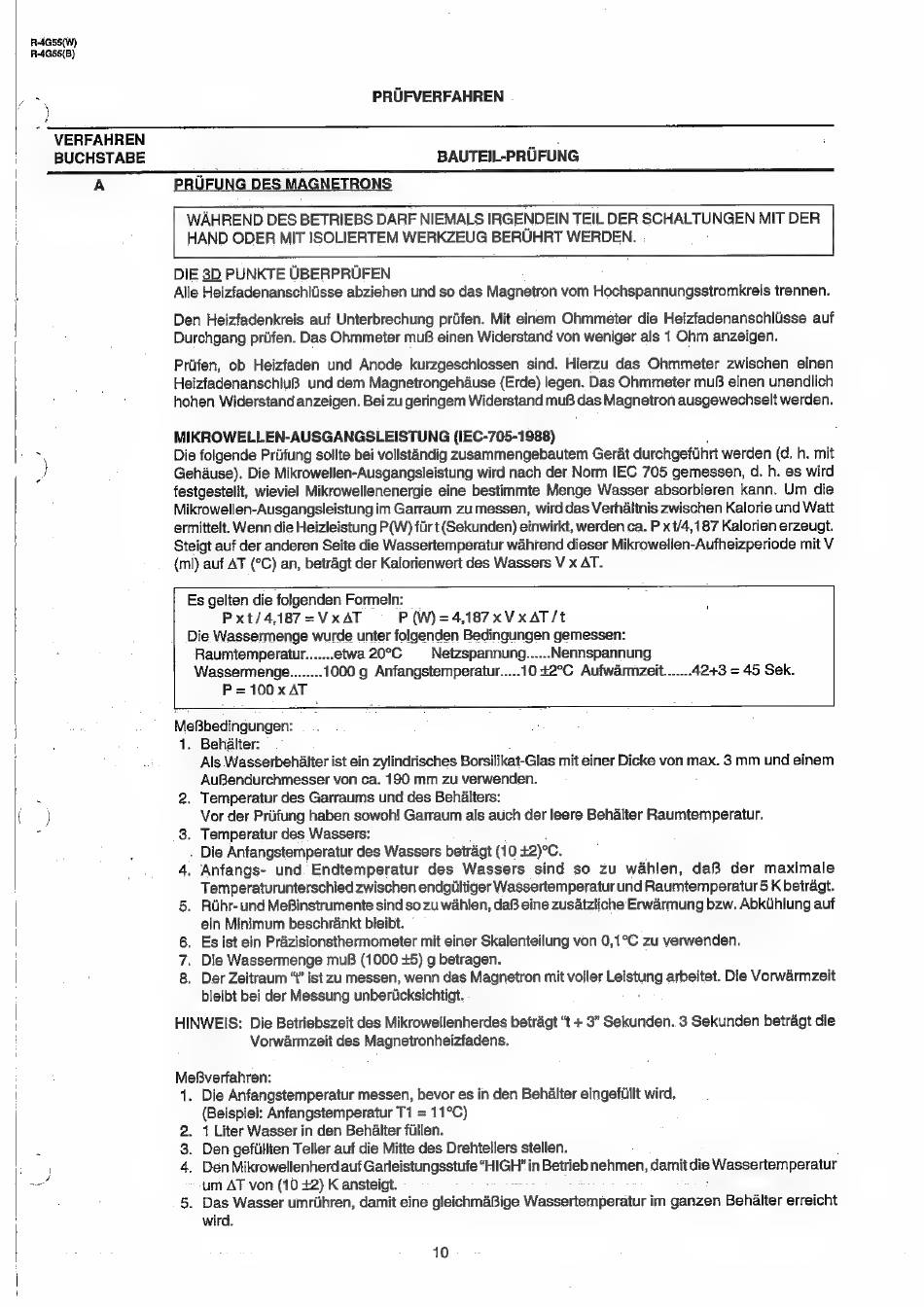

Sharp R-4G55 Serviceanleitung Seite 11

f
R4GSE(W)
R-4G55(B)
" "VERFAHREN _
BUCHSTABE BAUTEIL-PRUFUNG
A PRUFUNG DES MAGNETRONS
WAHREND DES BETRIEBS DARF NIEMALS IRGENDEIN TEIL DER SCHALTUNGEN MIT DER
HAND ODER MIT ISOLIERTEM WERKZEUG BERUHRT WERDEN.
DIE 3D PUNKTE UBERPRUFEN
Alle Heizfadenanschitisse abziehen und so das Magnetron vom Hochspannungsstromkreis trennen.
Den Heizfadenkreis auf Unterbrechung priifen. Mit einem Ohmmeter die Heizfadenanschliisse auf
Durchgang priifen. Das Ohmmeter muB einen Widerstand von weniger als 1 Ohm anzeigen.
Priifen, ob Heizfaden und Anode kurzgeschlossen sind. Hierzu das Ohmmeter zwischen einen
HeizfadenanschluB und dem Magnetrongehduse (Erde) legen. Das Ohmmeter muB einen unendlich
hohen Widerstand anzeigen. Bei zu geringem Widerstand muB das Magnetron ausgewechselt werden.
MIKROWELLEN-AUSGANGSLEISTUNG (IEC-705-1988)
Die folgende Priifung sollte bei vollstandig zusammengebautem Gerat durchgefiihrt werden (d. h. mit
Gehause). Die Mikrowellen-Ausgangsleistung wird nach der Norm IEC 705 gemessen, d. h. es wird
festgestelit, wieviel Mikrowellenenergie eine bestimmte Menge Wasser absorbieren kann. Um die
Mikrowellen-Ausgangsleistung im Garraum zu messen, wird das Verhaltnis zwischen Kalorie und Watt
ermittelt. Wenn die Heizleistung P(W) fiir t (Sekunden) einwirkt, werden ca. P x1/4,187 Kalorien erzeugt.
Steigt auf der anderen Seite die Wassertemperatur wahrend dieser Mikrowellen-Aufheizperiode mit V
(ml) auf AT (°C) an, betragt der Kalorienwert des Wassers V x AT.
Es gelten die folgenden Formeln:
P xt/4,187 =VxAT P (W) =4,187 x Vx AT/t
Die Wassermenge wurde unter folgenden Bedingungen gemessen:
Raumtemperatur....... etwa 20°C Netzspannung......Nennspannung
Wassermenge........ 1000 g Anfangstemperatur.....10 +2°C Aufwarmzeit.......42+3 = 45 Sek.
P =100 x AT
Mefibedingungen
. Behalter:
Als Wasserbehilter ist ein zylindrisches Borsilikat-Glas mit einer Dicke von max. 3 mm und einem
AuBendurchmesser von ca. 190 mm zu verwenden.
2. Temperatur des Garraums und des Behilters:
Vor der Priifung haben sowohl Garraum als auch der leere Behalter Raumtemperatur.
3. Temperatur des Wassers:
. Die Anfangstemperatur des Wassers betragt (10 $2)°C.
4. Anfangs- und. Endtemperatur des Wassers sind so zu wahlen, daB der maximale
Temperaturunterschied zwischen endgilltiger Wassertemperatur und Raumtemperatur 5 K betragt.
5. Rihr-und MeBinstrumente sind so zu wahlen, da eine zusatzliche Erwarmung bzw. Abkiihlung auf
ein Minimum beschrankt bleibt.
6. Es ist ein Prazisionsthermometer mit einer Skalenteilung von 0,1°C zu verwenden.
7. Die Wassermenge muf3 (1000 +5) g betragen.
8. Der Zeitraum 't" ist zu messen, wenn das Magnetron mit voller palened arbeitet. Die Vorwarmzeit
bleibt bei der Messung unberiicksichtigt.
HINWEIS: Die Betriebszeit des Mikrowellenherdes betragt 't + 3" Sekunden. 3 Sekunden betragt die
Vorwarmzeit des Magnetronheizfadens.
Me8verfahren:
1. Die Anfangstemperatur messen, bevor es in den Behlter eingefilllt wird.
(Beispiel: Anfangstemperatur T1 = 11°C)
2. 1 Liter Wasser in den BehAlter fillen.
3. Den gefiillten Teller auf die Mitte des Drehtellers stellen.
10
