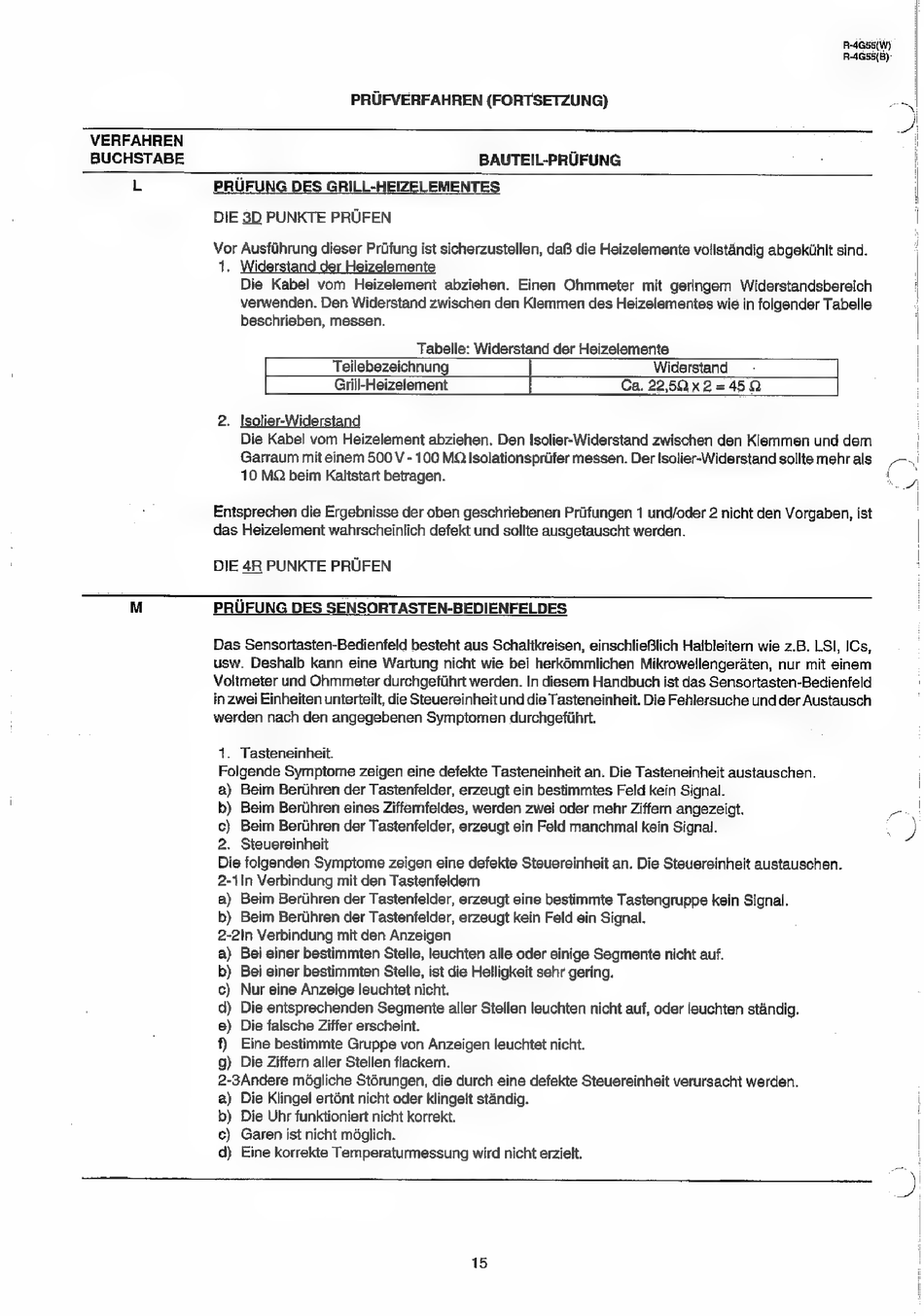

Sharp R-4G55 Serviceanleitung Seite 16

PRUFVERFAHREN (FORTSETZUNG)
R-4G55(W)
R-4G55(8)
VERFAHREN
BUCHSTABE BAUTEIL-PRUFUNG
L PRUFUNG DES GRILL-HEIZELEMENTES
DIE 3D PUNKTE PRUFEN
Vor Ausfihrung dieser Prifung ist sicherzustellen, daB die Heizelemente vollstandig abgekithlt sind.
1. Widerstand der Heizelemente
Die Kabel vom Heizelement abziehen. Einen Ohmmeter mit geringem Widerstandsbereich
verwenden. Den Widerstand zwischen den Klemmen des Heizelementes wie in folgender Tabelle
beschrieben, messen.
Tabelle: Widerstand der Heizelemente
Teilebezeichnung Widerstand — _ -
Grill-Heizelement Ca. 22,50x2= 450
2. lsolier-Widerstand
Die Kabel vom Heizelement abziehen. Den Isolier-Widerstand zwischen den Klemmen und dem |
Garraum mit einem 500 V - 100 MQ Isolationspriifer messen. Der Isolier-Widerstand sollte mehrals ——.,'
10 MQ beim Kaltstart betragen.
Entsprechen die Ergebnisse der oben geschriebenen Priifungen 1 und/oder 2 nicht den Vorgaben, ist
das Heizelement wahrscheinlich defekt und sollte ausgetauscht werden.
DIE 4R PUNKTE PRUFEN
M PRUFUNG DES SENSORTASTEN-BEDIENFELDES
Das Sensortasten-Bedienfeld besteht aus Schaltkreisen, einschlieBlich Halbleitern wie z.B. LSI, ICs,
usw. Deshalb kann eine Wartung nicht wie bei herk6mmlichen Mikrowellengeraten, nur mit einem
Voltmeter und Ohmmeter durchgefiihrt werden. In diesem Handbuch ist das Sensortasten-Bedienfeld
in zwei Einheiten unterteilt, die Steuereinheit und die Tasteneinheit. Die Fehlersuche und der Austausch
werden nach den angegebenen Symptomen durchgefiihrt.
1. Tasteneinheit.
Folgende Symptome zeigen eine defekte Tasteneinheit an. Die Tasteneinheit austauschen.
a) Beim Beriihren der Tastenfelder, erzeugt ein bestimmtes Feld kein Signal.
b) Beim Berihren eines Ziffernfeldes, werden zwei oder mehr Ziffern angezeigt.
c) Beim Beriihren der Tastenfelder, erzeugt ein Feld manchmal kein Signal.
2. Steuereinheit
Die folgenden Symptome zeigen eine defekte Steuereinheit an. Die Steuereinheit austauschen.
2-1In Verbindung mit den Tastenfeldern
a) Beim Berihren der Tastentelder, erzeugt eine bestimmte Tastengruppe kein Signal.
b) Beim Beriihren der Tastenfelder, erzeugt kein Feld ein Signal.
2-2In Verbindung mit den Anzeigen
a) Bei einer bestimmten Stelle, leuchten alle oder einige Segmente nicht auf.
b) Bei einer bestimmten Stelle, ist die Helligkeit sehr gering.
) Nur eine Anzeige leuchtet nicht.
d) Die entsprechenden Segmente aller Stellen leuchten nicht auf, oder leuchten standig.
) Die falsche Ziffer erscheint.
f) Eine bestimmte Gruppe von Anzeigen leuchtet nicht.
g) Die Ziffern aller Stellen flackern.
2-3Andere mégliche Stérungen, die durch eine defekte Steuereinheit verursacht werden.
a) Die Klingel ertént nicht oder klingelt standig.
b) Die Uhr funktioniert nicht korrekt.
c) Garen ist nicht méglich.
d) Eine korrekte Temperaturmessung wird nicht erzielt.
15
