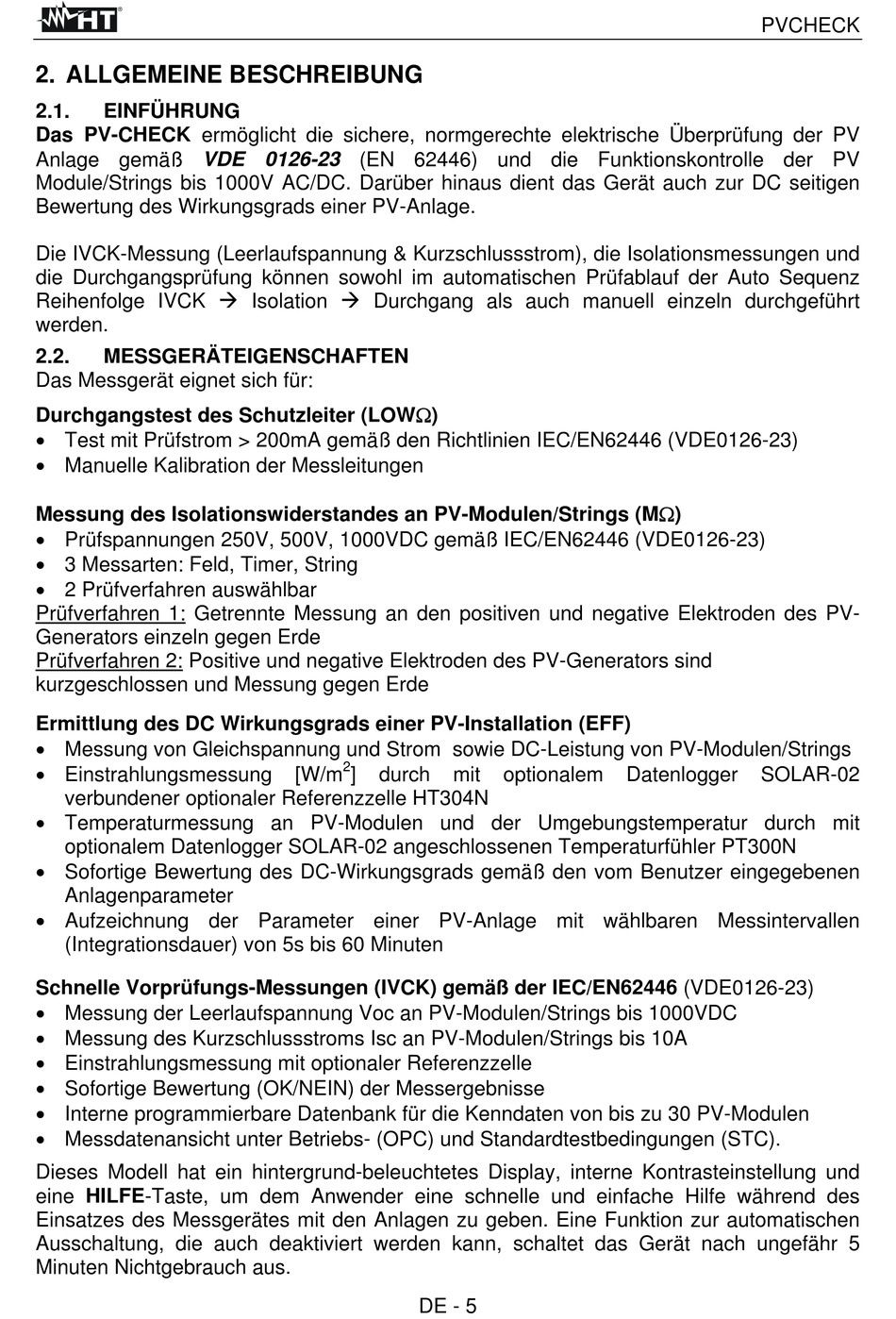

2. ALLGEMEINE BESCHREIBUNG

2.1. EINFÜHRUNG
Das PV-CHECK ermöglicht die sichere, normgerechte elektrische Überprüfung der PV
Anlage gemäß VDE 0126-23 (EN 62446) und die Funktionskontrolle der PV
Module/Strings bis 1000V AC/DC. Darüber hinaus dient das Gerät auch zur DC seitigen
Bewertung des Wirkungsgrads einer PV-Anlage.
Die IVCK-Messung (Leerlaufspannung & Kurzschlussstrom), die Isolationsmessungen und
die Durchgangsprüfung können sowohl im automatischen Prüfablauf der Auto Sequenz
Reihenfolge IVCK  Isolation  Durchgang als auch manuell einzeln durchgeführt
werden.
2.2. MESSGERÄTEIGENSCHAFTEN
Das Messgerät eignet sich für:
Durchgangstest des Schutzleiter (LOW)
 Test mit Prüfstrom > 200mA gemäß den Richtlinien IEC/EN62446 (VDE0126-23)
 Manuelle Kalibration der Messleitungen
Messung des Isolationswiderstandes an PV-Modulen/Strings (M)
 Prüfspannungen 250V, 500V, 1000VDC gemäß IEC/EN62446 (VDE0126-23)
 3 Messarten: Feld, Timer, String
 2 Prüfverfahren auswählbar
Prüfverfahren 1: Getrennte Messung an den positiven und negative Elektroden des PV-
Generators einzeln gegen Erde
Prüfverfahren 2: Positive und negative Elektroden des PV-Generators sind
kurzgeschlossen und Messung gegen Erde
Ermittlung des DC Wirkungsgrads einer PV-Installation (EFF)
 Messung von Gleichspannung und Strom sowie DC-Leistung von PV-Modulen/Strings
 Einstrahlungsmessung
verbundener optionaler Referenzzelle HT304N
 Temperaturmessung an PV-Modulen und der Umgebungstemperatur durch mit
optionalem Datenlogger SOLAR-02 angeschlossenen Temperaturfühler PT300N
 Sofortige Bewertung des DC-Wirkungsgrads gemäß den vom Benutzer eingegebenen
Anlagenparameter
 Aufzeichnung der Parameter einer PV-Anlage mit wählbaren Messintervallen
(Integrationsdauer) von 5s bis 60 Minuten
Schnelle Vorprüfungs-Messungen (IVCK) gemäß der IEC/EN62446 (VDE0126-23)
 Messung der Leerlaufspannung Voc an PV-Modulen/Strings bis 1000VDC
 Messung des Kurzschlussstroms Isc an PV-Modulen/Strings bis 10A
 Einstrahlungsmessung mit optionaler Referenzzelle
 Sofortige Bewertung (OK/NEIN) der Messergebnisse
 Interne programmierbare Datenbank für die Kenndaten von bis zu 30 PV-Modulen
 Messdatenansicht unter Betriebs- (OPC) und Standardtestbedingungen (STC).
Dieses Modell hat ein hintergrund-beleuchtetes Display, interne Kontrasteinstellung und
eine HILFE-Taste, um dem Anwender eine schnelle und einfache Hilfe während des
Einsatzes des Messgerätes mit den Anlagen zu geben. Eine Funktion zur automatischen
Ausschaltung, die auch deaktiviert werden kann, schaltet das Gerät nach ungefähr 5
Minuten Nichtgebrauch aus.
