HT Instruments PVCHECK Benutzerhandbuch Seite 40

20. Abb. 9: Verbindung für IVCK Test mit Einstrahlungsmessung durch SOLAR-02
21. Beachten Sie, dass der Minuspol am Ausgang des Moduls oder Strings an den
Anschluss N und der Pluspol am Ausgang des Moduls oder Strings an den Anschluss
P angeschlossen werden muss.
Bei Verwendung des SOLAR-02 für Einstrahlungsmessungen, stellen Sie sicher,
dass die RF Funkverbindung mit der Haupteinheit PVCHECK immer vorhanden
ist (Symbol "

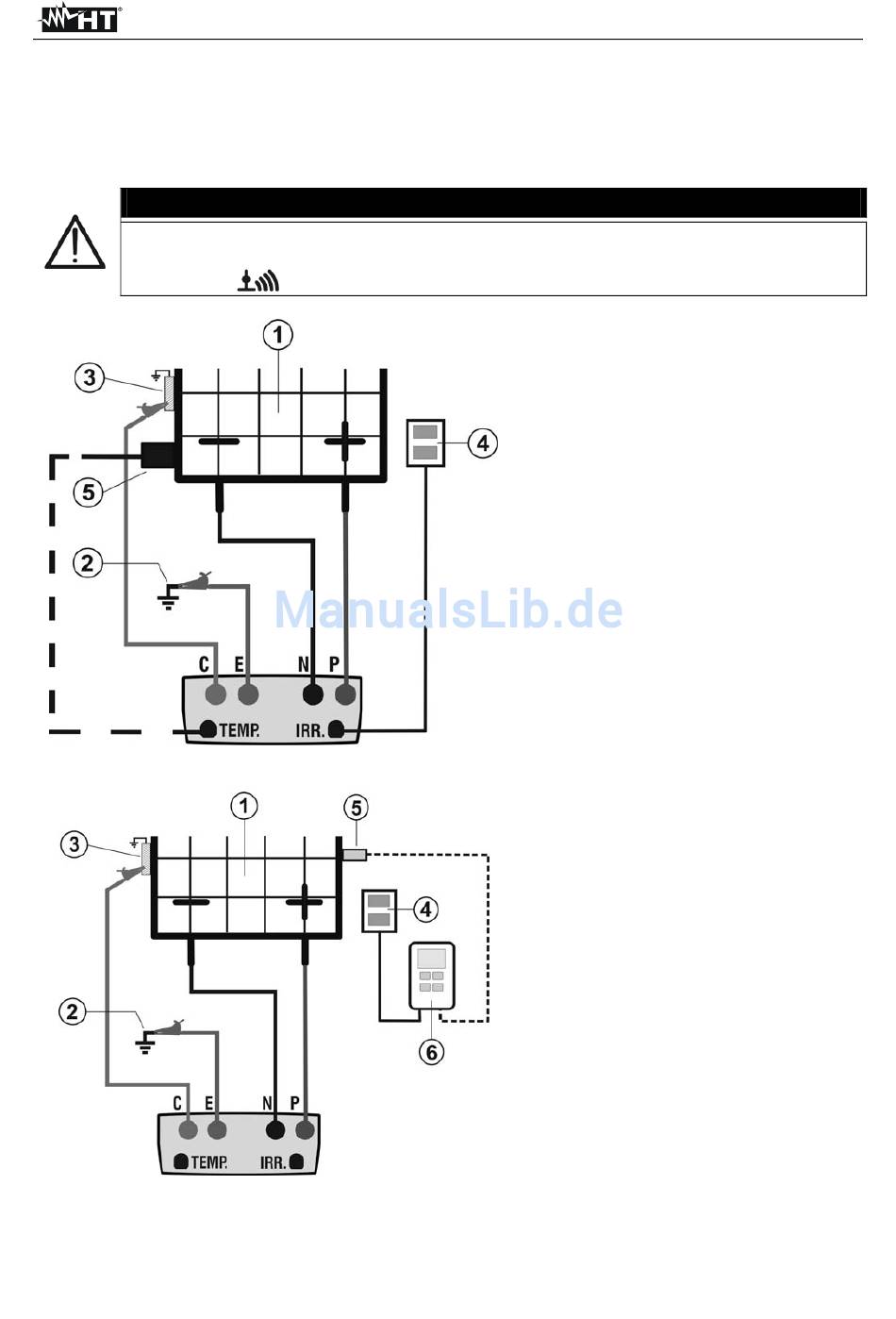

Abb. 8: Verbindung für IVCK Test mit direkter Einstrahlungsmessung
Abb. 9: Verbindung für IVCK Test mit Einstrahlungsmessung durch SOLAR-02
WARNUNG
" leuchtet konstant am Display).
DE - 38
LEGENDE:
E: Grünes Kabel
C: Blaues Kabel
P: Rotes Kabel
N: Schwarzes Kabel
1. PV Modul/String
2. Haupterdung der Anlage
3. Geerdeter Metallrahmen der
Anlage
4. Referenzzelle für
Einstrahlungsmessung
5. Temperatursensor (wenn nötig)
LEGENDE:
E: Grünes Kabel
C: Blaues Kabel
P: Rotes Kabel
N: Schwarzes Kabel
1. PV Modul/String
2. Haupterdung der Anlage
3. Geerdeter Metallrahmen der
Anlage
4. Referenzzelle für
Einstrahlungsmessung
5. Temperatursensor (wenn nötig)
6. Datenlogger SOLAR-02
PVCHECK
