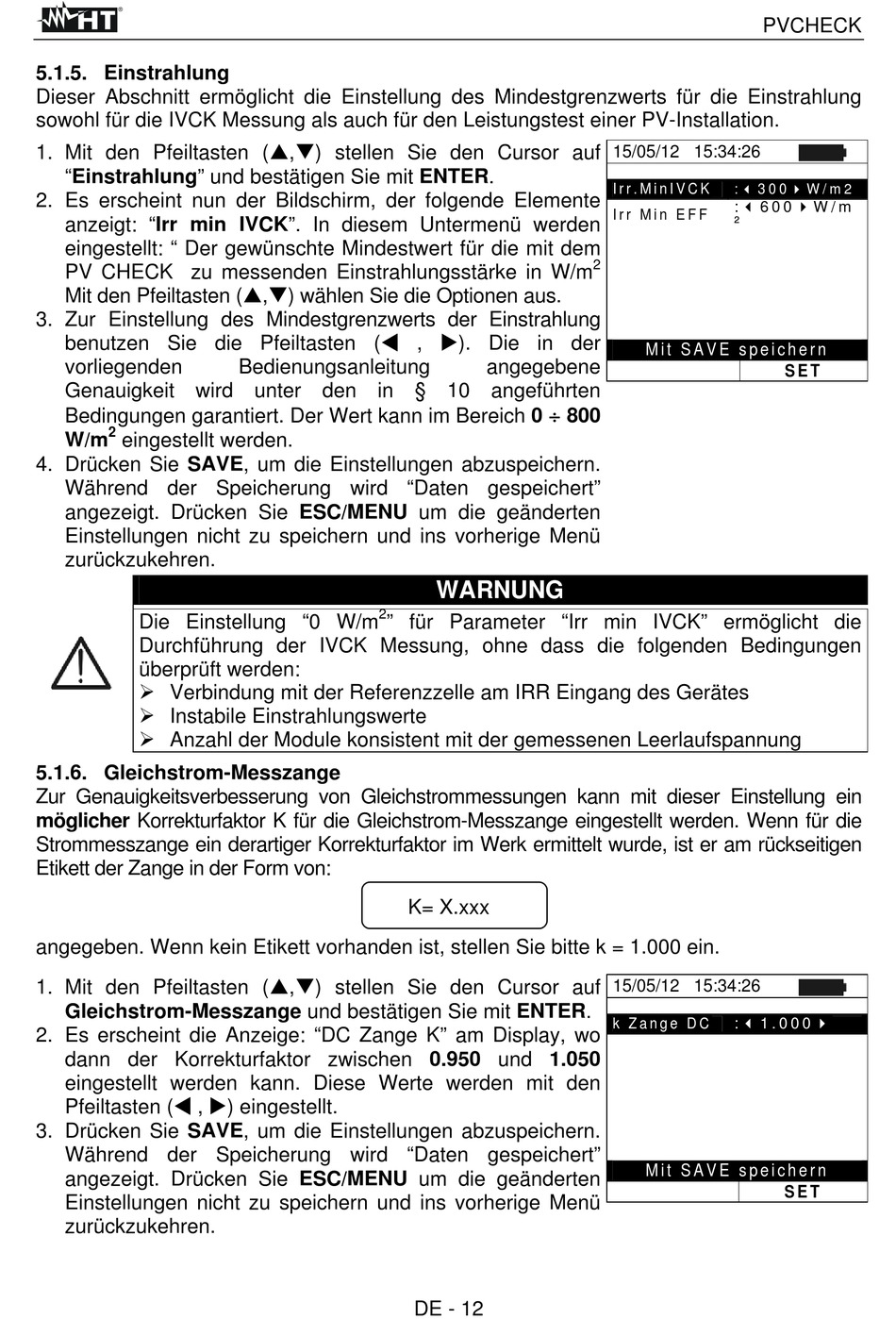

5.1.5. Einstrahlung

Dieser Abschnitt ermöglicht die Einstellung des Mindestgrenzwerts für die Einstrahlung
sowohl für die IVCK Messung als auch für den Leistungstest einer PV-Installation.
1. Mit den Pfeiltasten (,) stellen Sie den Cursor auf
"Einstrahlung" und bestätigen Sie mit ENTER.
2. Es erscheint nun der Bildschirm, der folgende Elemente
anzeigt: "Irr min IVCK". In diesem Untermenü werden
eingestellt: " Der gewünschte Mindestwert für die mit dem
PV CHECK zu messenden Einstrahlungsstärke in W/m
Mit den Pfeiltasten (,) wählen Sie die Optionen aus.
3. Zur Einstellung des Mindestgrenzwerts der Einstrahlung
benutzen Sie die Pfeiltasten ( , ). Die in der
vorliegenden
Genauigkeit wird unter den in § 10 angeführten
Bedingungen garantiert. Der Wert kann im Bereich 0  800
2
W/m eingestellt werden.
4. Drücken Sie SAVE, um die Einstellungen abzuspeichern.
Während der Speicherung wird "Daten gespeichert"
angezeigt. Drücken Sie ESC/MENU um die geänderten
Einstellungen nicht zu speichern und ins vorherige Menü
zurückzukehren.
Die Einstellung "0 W/m
Durchführung der IVCK Messung, ohne dass die folgenden Bedingungen
überprüft werden:
 Verbindung mit der Referenzzelle am IRR Eingang des Gerätes
 Instabile Einstrahlungswerte
 Anzahl der Module konsistent mit der gemessenen Leerlaufspannung

5.1.6. Gleichstrom-Messzange

Zur Genauigkeitsverbesserung von Gleichstrommessungen kann mit dieser Einstellung ein
möglicher Korrekturfaktor K für die Gleichstrom-Messzange eingestellt werden. Wenn für die
Strommesszange ein derartiger Korrekturfaktor im Werk ermittelt wurde, ist er am rückseitigen
Etikett der Zange in der Form von:
angegeben. Wenn kein Etikett vorhanden ist, stellen Sie bitte k = 1.000 ein.
1. Mit den Pfeiltasten (,) stellen Sie den Cursor auf
Gleichstrom-Messzange und bestätigen Sie mit ENTER.
2. Es erscheint die Anzeige: "DC Zange K" am Display, wo
dann der Korrekturfaktor zwischen 0.950 und 1.050
eingestellt werden kann. Diese Werte werden mit den
Pfeiltasten ( , ) eingestellt.
3. Drücken Sie SAVE, um die Einstellungen abzuspeichern.
Während der Speicherung wird "Daten gespeichert"
angezeigt. Drücken Sie ESC/MENU um die geänderten
Einstellungen nicht zu speichern und ins vorherige Menü
zurückzukehren.
Bedienungsanleitung
2
" für Parameter "Irr min IVCK" ermöglicht die
K= X.xxx
angegebene
WARNUNG
DE - 12
15/05/12 15:34:26
I r r . M i n I V C K :  3 0 0  W / m 2
:  6 0 0  W / m
I r r M i n E F F
²
2
M i t S A V E s p e i c h e r n
15/05/12 15:34:26
:  1 . 0 0 0 
k Z a n g e D C
M i t S A V E s p e i c h e r n
