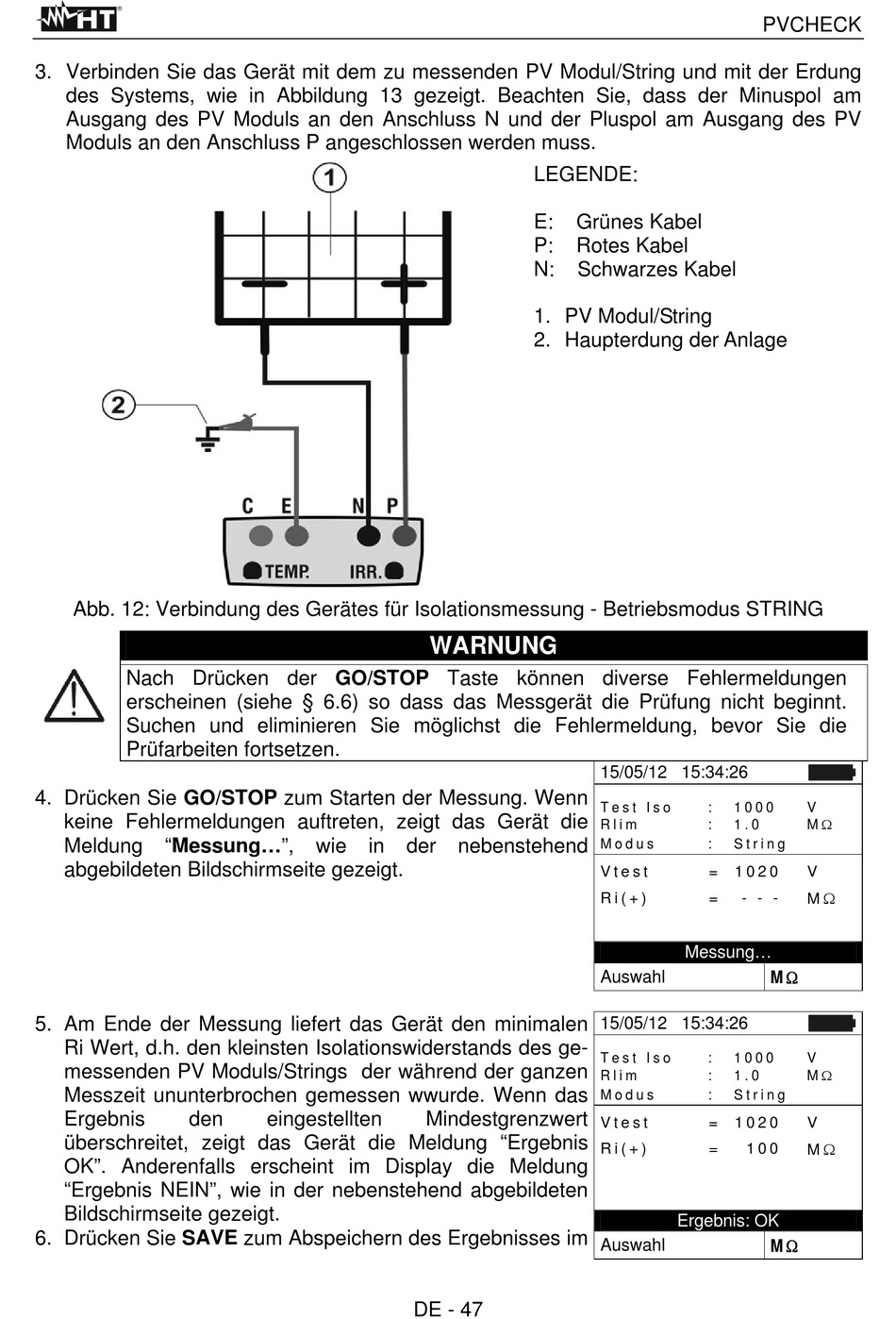

3. Verbinden Sie das Gerät mit dem zu messenden PV Modul/String und mit der Erdung
des Systems, wie in Abbildung 13 gezeigt. Beachten Sie, dass der Minuspol am
Ausgang des PV Moduls an den Anschluss N und der Pluspol am Ausgang des PV
Moduls an den Anschluss P angeschlossen werden muss.
Abb. 12: Verbindung des Gerätes für Isolationsmessung - Betriebsmodus STRING
Nach Drücken der GO/STOP Taste können diverse Fehlermeldungen
erscheinen (siehe § 6.6) so dass das Messgerät die Prüfung nicht beginnt.
Suchen und eliminieren Sie möglichst die Fehlermeldung, bevor Sie die
Prüfarbeiten fortsetzen.
4. Drücken Sie GO/STOP zum Starten der Messung. Wenn
keine Fehlermeldungen auftreten, zeigt das Gerät die
Meldung "Messung...",
abgebildeten Bildschirmseite gezeigt.
5. Am Ende der Messung liefert das Gerät den minimalen
Ri Wert, d.h. den kleinsten Isolationswiderstands des ge-
messenden PV Moduls/Strings der während der ganzen
Messzeit ununterbrochen gemessen wwurde. Wenn das
Ergebnis den
überschreitet, zeigt das Gerät die Meldung "Ergebnis
OK". Anderenfalls erscheint im Display die Meldung
"Ergebnis NEIN", wie in der nebenstehend abgebildeten
Bildschirmseite gezeigt.
6. Drücken Sie SAVE zum Abspeichern des Ergebnisses im
WARNUNG
wie in der
eingestellten Mindestgrenzwert
DE - 47
LEGENDE:
E: Grünes Kabel
P: Rotes Kabel
N: Schwarzes Kabel
1. PV Modul/String
2. Haupterdung der Anlage
15/05/12 15:34:26
T e s t I s o
R l i m
nebenstehend
M o d u s
V t e s t
R i ( + )
Auswahl
15/05/12 15:34:26
T e s t I s o
R l i m
M o d u s
V t e s t
R i ( + )
Auswahl
PVCHECK
: 1 0 0 0 V
M 
: 1 . 0
: S t r i n g
= 1 0 2 0 V
M 
= - - -
Messung...
M 
: 1 0 0 0 V
M 
: 1 . 0
: S t r i n g
= 1 0 2 0 V
M 
= 1 0 0
Ergebnis: OK
M 
