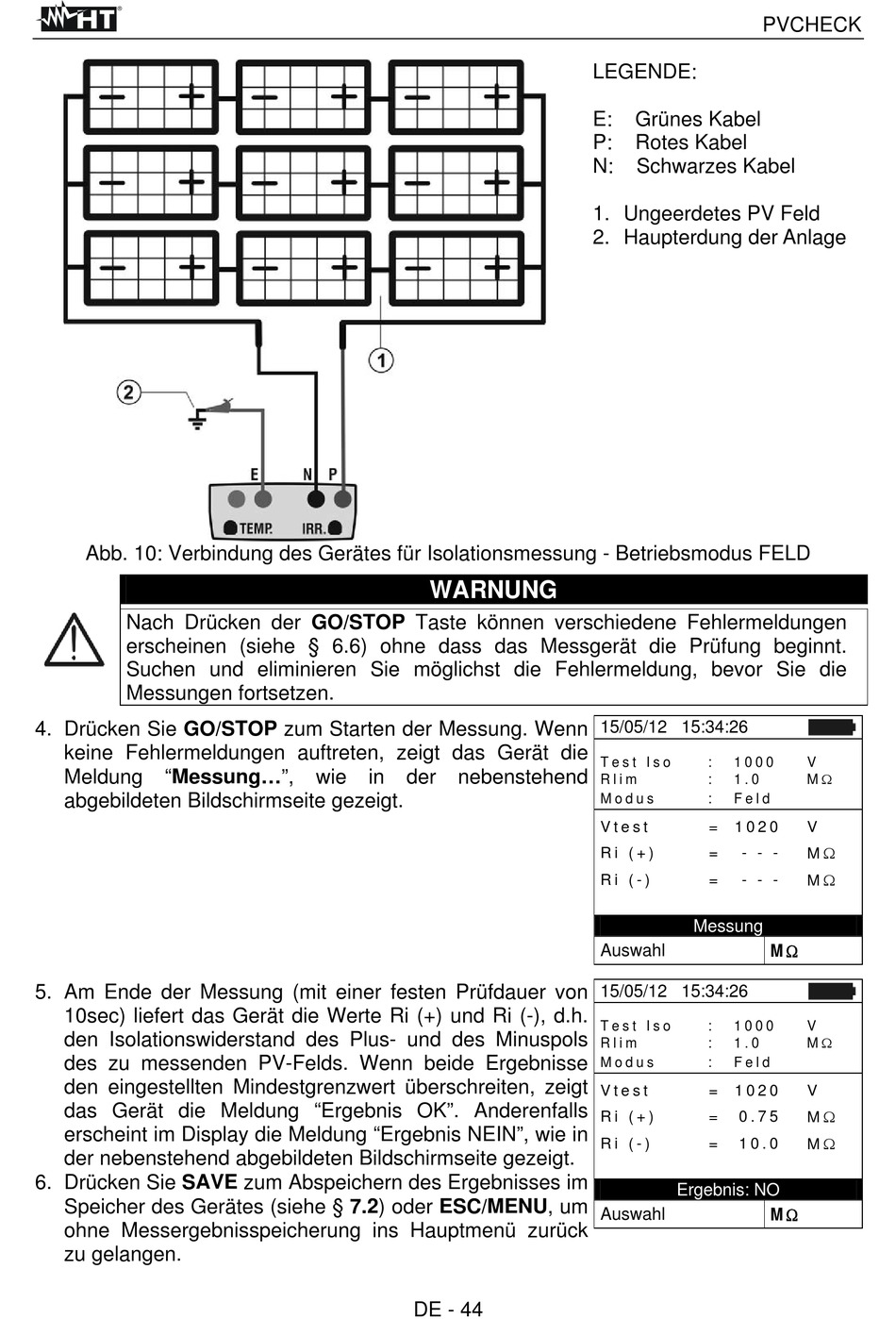

Abb. 10: Verbindung des Gerätes für Isolationsmessung - Betriebsmodus FELD
Nach Drücken der GO/STOP Taste können verschiedene Fehlermeldungen
erscheinen (siehe § 6.6) ohne dass das Messgerät die Prüfung beginnt.
Suchen und eliminieren Sie möglichst die Fehlermeldung, bevor Sie die
Messungen fortsetzen.
4. Drücken Sie GO/STOP zum Starten der Messung. Wenn
keine Fehlermeldungen auftreten, zeigt das Gerät die
Meldung "Messung...",
abgebildeten Bildschirmseite gezeigt.
5. Am Ende der Messung (mit einer festen Prüfdauer von
10sec) liefert das Gerät die Werte Ri (+) und Ri (-), d.h.
den Isolationswiderstand des Plus- und des Minuspols
des zu messenden PV-Felds. Wenn beide Ergebnisse
den eingestellten Mindestgrenzwert überschreiten, zeigt
das Gerät die Meldung "Ergebnis OK". Anderenfalls
erscheint im Display die Meldung "Ergebnis NEIN", wie in
der nebenstehend abgebildeten Bildschirmseite gezeigt.
6. Drücken Sie SAVE zum Abspeichern des Ergebnisses im
Speicher des Gerätes (siehe § 7.2) oder ESC/MENU, um
ohne Messergebnisspeicherung ins Hauptmenü zurück
zu gelangen.
WARNUNG
wie in der nebenstehend
DE - 44
LEGENDE:
E: Grünes Kabel
P: Rotes Kabel
N: Schwarzes Kabel
1. Ungeerdetes PV Feld
2. Haupterdung der Anlage
15/05/12 15:34:26
T e s t I s o : 1 0 0 0
R l i m : 1 . 0
M o d u s : F e l d
V t e s t = 1 0 2 0
R i ( + ) = - - -
R i ( - ) = - - -
Messung
Auswahl
15/05/12 15:34:26
T e s t I s o : 1 0 0 0
R l i m : 1 . 0
M o d u s : F e l d
V t e s t = 1 0 2 0
R i ( + ) = 0 . 7 5
R i ( - ) = 1 0 . 0
Ergebnis: NO
Auswahl
