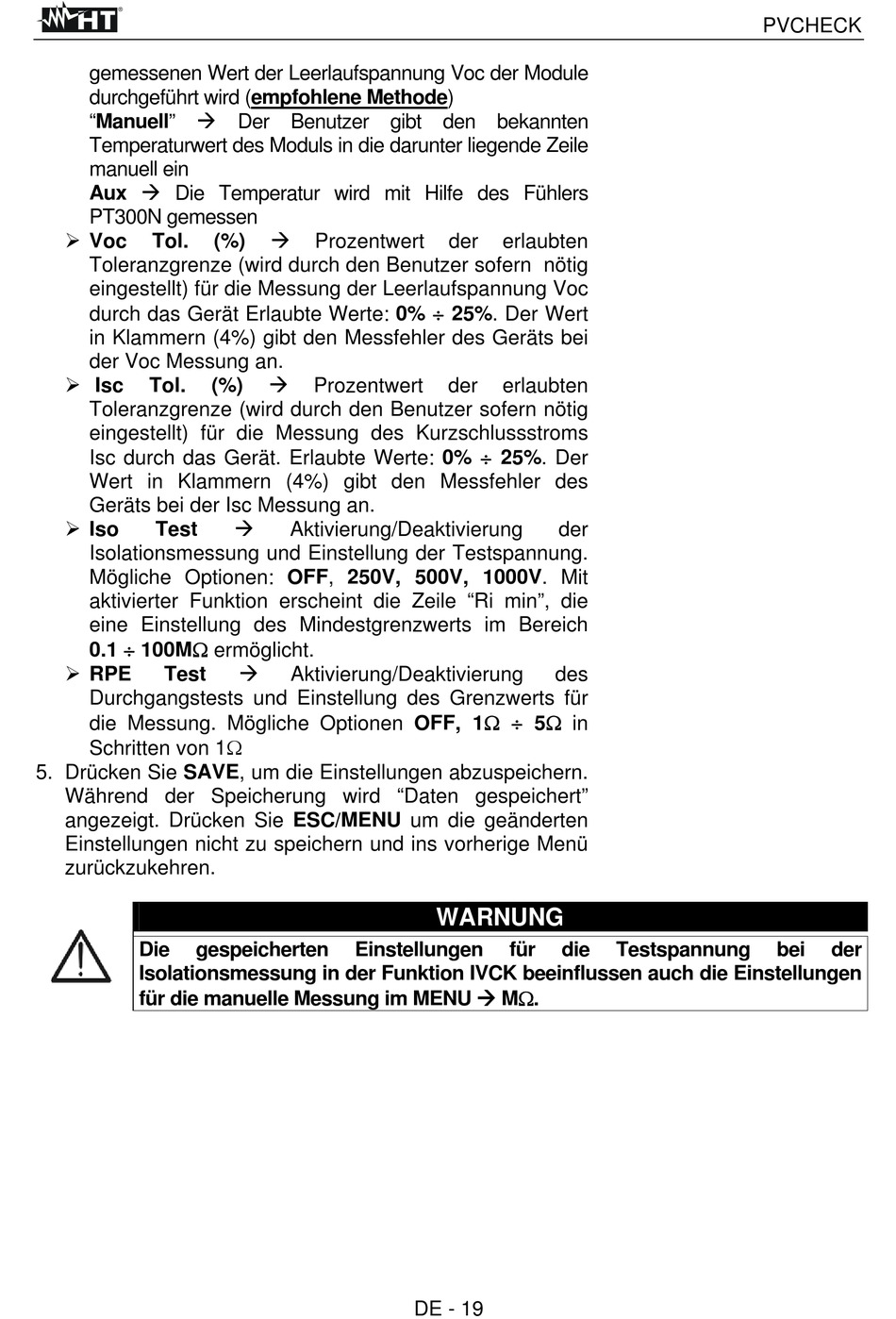

HT Instruments PVCHECK Benutzerhandbuch Seite 21

gemessenen Wert der Leerlaufspannung Voc der Module
durchgeführt wird (empfohlene Methode)
"Manuell"  Der Benutzer gibt den bekannten
Temperaturwert des Moduls in die darunter liegende Zeile
manuell ein
Aux  Die Temperatur wird mit Hilfe des Fühlers
PT300N gemessen
 Voc
Tol.
Toleranzgrenze (wird durch den Benutzer sofern nötig
eingestellt) für die Messung der Leerlaufspannung Voc
durch das Gerät Erlaubte Werte: 0%  25%. Der Wert
in Klammern (4%) gibt den Messfehler des Geräts bei
der Voc Messung an.
 Isc
Tol.
Toleranzgrenze (wird durch den Benutzer sofern nötig
eingestellt) für die Messung des Kurzschlussstroms
Isc durch das Gerät. Erlaubte Werte: 0%  25%. Der
Wert in Klammern (4%) gibt den Messfehler des
Geräts bei der Isc Messung an.
 Iso
Test
Isolationsmessung und Einstellung der Testspannung.
Mögliche Optionen: OFF, 250V, 500V, 1000V. Mit
aktivierter Funktion erscheint die Zeile "Ri min", die
eine Einstellung des Mindestgrenzwerts im Bereich
0.1  100M ermöglicht.
 RPE
Test
Durchgangstests und Einstellung des Grenzwerts für
die Messung. Mögliche Optionen OFF, 1  5 in
Schritten von 1
5. Drücken Sie SAVE, um die Einstellungen abzuspeichern.
Während der Speicherung wird "Daten gespeichert"
angezeigt. Drücken Sie ESC/MENU um die geänderten
Einstellungen nicht zu speichern und ins vorherige Menü
zurückzukehren.
Die gespeicherten
Isolationsmessung in der Funktion IVCK beeinflussen auch die Einstellungen
für die manuelle Messung im MENU  M.

(%) Prozentwert

(%) Prozentwert

Aktivierung/Deaktivierung

Aktivierung/Deaktivierung
Einstellungen
der erlaubten
der erlaubten
der
des
WARNUNG
für die
DE - 19
PVCHECK
Testspannung bei der
