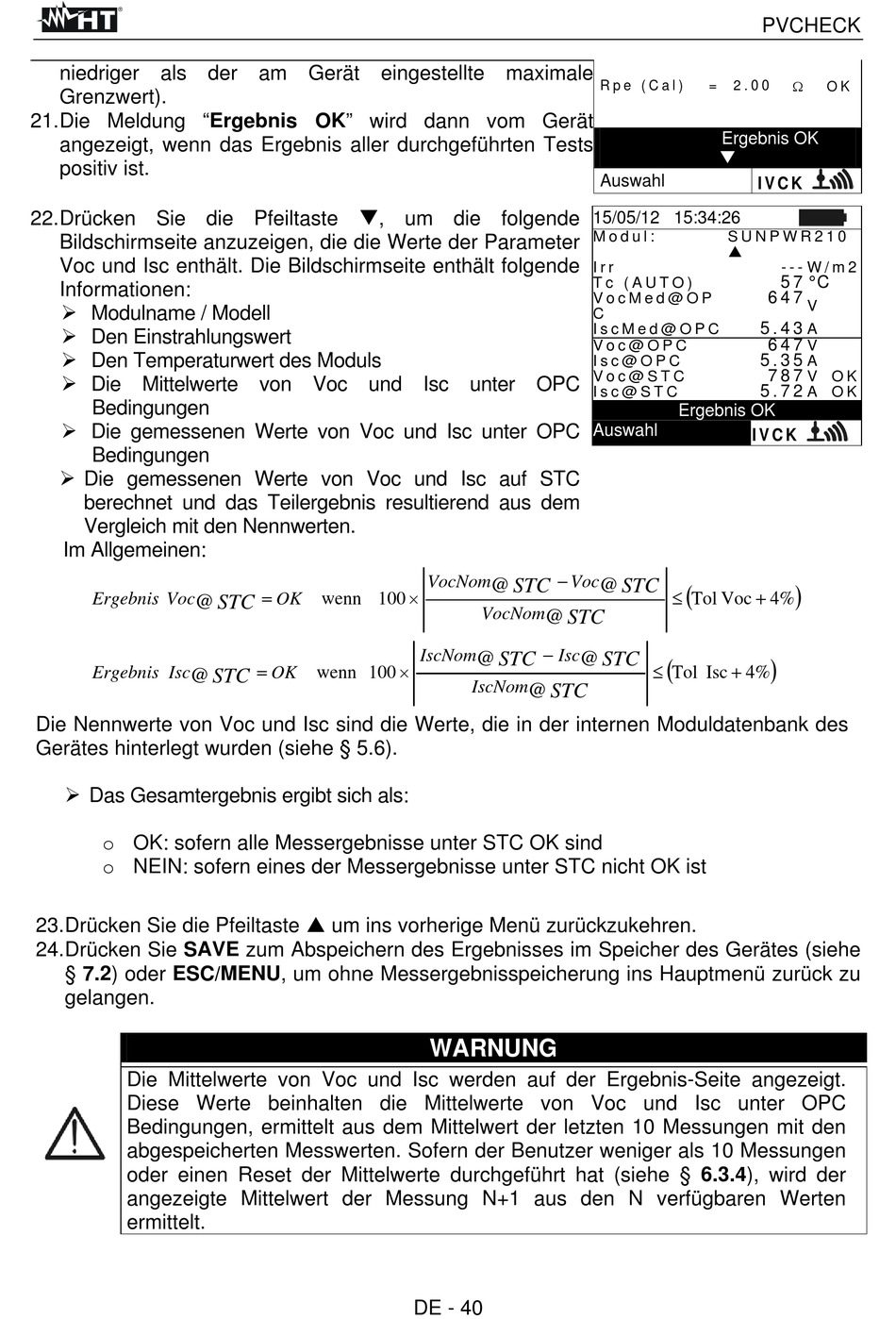

HT Instruments PVCHECK Benutzerhandbuch Seite 42

niedriger als der am Gerät eingestellte maximale
Grenzwert).
21. Die Meldung "Ergebnis OK" wird dann vom Gerät
angezeigt, wenn das Ergebnis aller durchgeführten Tests
positiv ist.
22. Drücken Sie die Pfeiltaste , um die folgende
Bildschirmseite anzuzeigen, die die Werte der Parameter
Voc und Isc enthält. Die Bildschirmseite enthält folgende
Informationen:
 Modulname / Modell
 Den Einstrahlungswert
 Den Temperaturwert des Moduls
 Die Mittelwerte von Voc und Isc unter OPC
Bedingungen
 Die gemessenen Werte von Voc und Isc unter OPC
Bedingungen
 Die gemessenen Werte von Voc und Isc auf STC
berechnet und das Teilergebnis resultierend aus dem
Vergleich mit den Nennwerten.
Im Allgemeinen:
Ergebnis Voc
@
Ergebnis Isc
@
Die Nennwerte von Voc und Isc sind die Werte, die in der internen Moduldatenbank des
Gerätes hinterlegt wurden (siehe § 5.6).
 Das Gesamtergebnis ergibt sich als:
o OK: sofern alle Messergebnisse unter STC OK sind
o NEIN: sofern eines der Messergebnisse unter STC nicht OK ist
23. Drücken Sie die Pfeiltaste  um ins vorherige Menü zurückzukehren.
24. Drücken Sie SAVE zum Abspeichern des Ergebnisses im Speicher des Gerätes (siehe
§ 7.2) oder ESC/MENU, um ohne Messergebnisspeicherung ins Hauptmenü zurück zu
gelangen.
Die Mittelwerte von Voc und Isc werden auf der Ergebnis-Seite angezeigt.
Diese Werte beinhalten die Mittelwerte von Voc und Isc unter OPC
Bedingungen, ermittelt aus dem Mittelwert der letzten 10 Messungen mit den
abgespeicherten Messwerten. Sofern der Benutzer weniger als 10 Messungen
oder einen Reset der Mittelwerte durchgeführt hat (siehe § 6.3.4), wird der
angezeigte Mittelwert der Messung N+1 aus den N verfügbaren Werten
ermittelt.

OK wenn 100
STC

OK wenn 100
STC

VocNom
@ STC

VocNom
@ STC

IscNom Isc
@ STC

IscNom
@ STC
WARNUNG
DE - 40
R p e ( C a l ) = 2 . 0 0
Ergebnis OK

Auswahl
15/05/12 15:34:26
M o d u l : S U N P W R 2 1 0

I r r
T c ( A U T O )
V o c M e d @ O P
C
I s c M e d @ O P C
V o c @ O P C
I s c @ O P C
V o c @ S T C
I s c @ S T C
Ergebnis OK
Auswahl
Voc

@ STC

Tol Voc

@ STC
 
Tol Isc
PVCHECK

O K
I V C K
- - - W / m 2
5 7 ° C
6 4 7
V
5 . 4 3
A
6 4 7
V
5 . 3 5
A
7 8 7
V O K
5 . 7 2
A O K
I V C K


4%

4%
