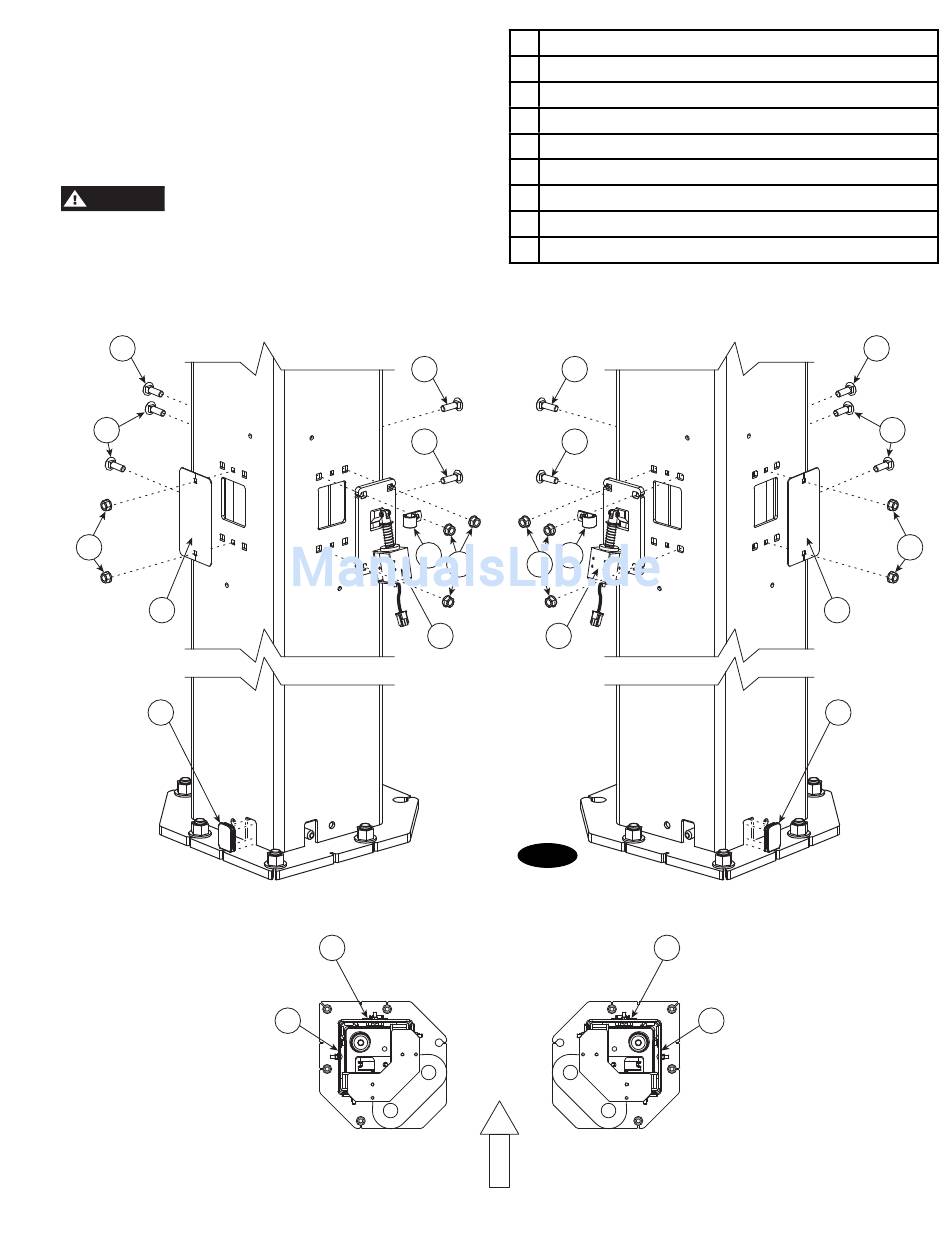

12. Sperrklinke installieren:
A) Sperrklinken, Lochabdeckungen, (1 Schlauchschelle an jeder
Seite) anbringen und Säulenlochverschlüsse in die Säulenlocher
einbringen (Abb. 13).
HINWEIS: Muttern und Schrauben mit Schlauchschellen nicht
festziehen, bis in späteren Schritten die Hydraulikschläuche
angeschlossen werden.
Vorsicht
Sperrklinken-Magneten werden extrem heiß,
wenn die Hebebühne abgesenkt wird.
C
C
B
H
G
A
A
E
D
F
F
H
A (2 je Säule) M6 x 1,0 x 12Lg Schlossschraube
B (2 je Säule) M6 x 1,0 Sicherheitsmutter
C (3 je Säule) M10 x 1,5 x 20Lg Schlossschraube
D (3 je Säule) M10-Sicherheitsmutter
E Schlauchschelle (1 auf jeder Sperrklinke)
F
Sperrklinke (Latch)
G Unterer Säulenlochverschluss
H Lochabdeckung
I
Zufahrtsseite
A
A
E
D
F
Abb. 13
F
I
7
C
H
G
H
C
B
