6.
WICHTIG

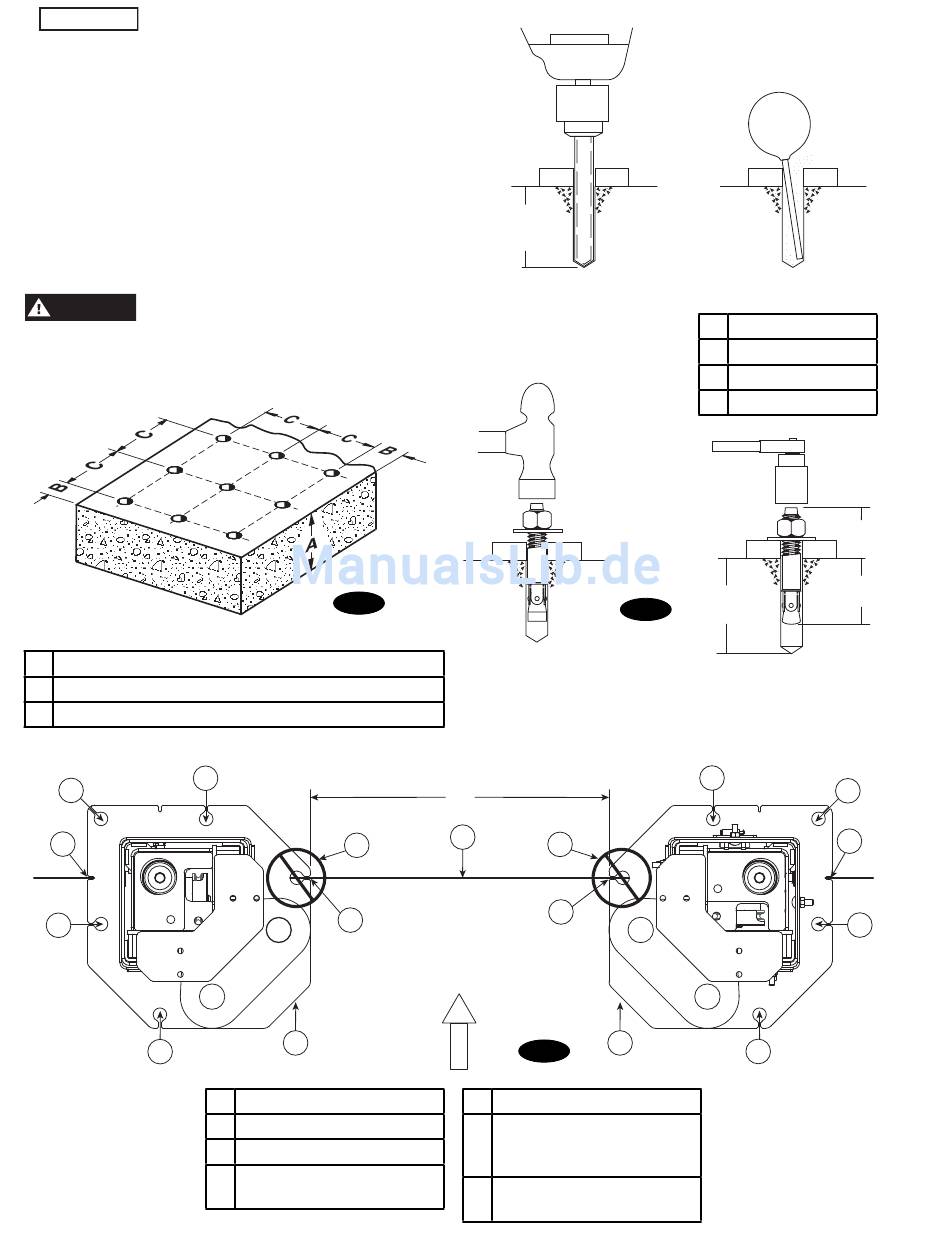

Beide Säulengrundplatten mit den
mitgelieferten Hufeisen-Beilagen unterfüttern, bis beide Säulen im
Lot stehen (Abb.5a). Wenn eine Säule erhöht werden muss, um in
der Höhe zur anderen Säule zu passen, sollten Beilagenplatten in
passender Größe verwendet werden (siehe Beilagen-Kit). Erneut
überprüfen, ob die Säulen lotrecht stehen. Die Schrauben der
Schwerlastanker mit einem Installations-Drehmoment von 200Nm
(20,4kg-m) anziehen. Die Beilage darf NICHT DICKER als 13mm
sein. Die Säulenverlängerungen ebenfalls lotrecht stellen. Wenn
sich die Schrauben der Schwerlastanker nicht auf 200Nm (20,4kg-
m) festziehen lassen, Beton unter beiden Säulengrundplatten
mit einer 20N/mm2 -Betonunterfütterung von 1219mm x1219mm,
152mm Dicke, mit dem Boden bündig abschließen lassen.
Beton aushärten lassen, bevor Verankerungen und Hebebühne
installiert werden.
Vorsicht
NICHT auf Asphalt oder ähnlich instabilen
Oberfl ächen installieren. Die Säulen werden nur durch die
Verankerungen im Boden gestützt
A Betondicke (200 mm) und Lochtiefe (114mm)
B Randabstand (150mm)
C Lochabstand (150mm)
B
B
F
B
B
Abb. 4
C
F
D
A Zufahrtsseite
B Verankerung hier
C NICHT HIER VERANKERN
D Hier lange, fl ache Beilagen
verwenden
A
Löcher bohren
mit 20mm-Mauerbohrer
mit Hartmetallspitze
Abb. 5
Mutter andrehen, bis sie
greift. Verankerung in
Loch schlagen, bis Mutter
und Unterlegscheibe Kon-
takt mit der Grundplatte
haben.
G
E
C
F
A
D
Abb. 5a
E
Kreidelinie
F
Kerben in den Grundplatten
mit der Kreidelinie überein
bringen.
G 2340mm (7'-8-1/8") Innenseite
4
Grundplatte
Loch säubern
A
114mm Minimum
B
75mm
C
95mm
D
108mm
B
C
D
Mutter mit einem
Drehmoment von 200
Nm festziehen.
B
B
F
B
B
