Abb. 28
Abb. 28 Detail
A
TOP steht auf der oberen Seite des Spren-
grings.
B
Abgeschrägte Ausrichtung beachten
C
(3) Beide Arme - 3/8"-16NC x 1-1/2" HHCS
D
(3) Beide Arme - 3/8"-Sicherungsscheiben
26. Installieren des Armschutzes

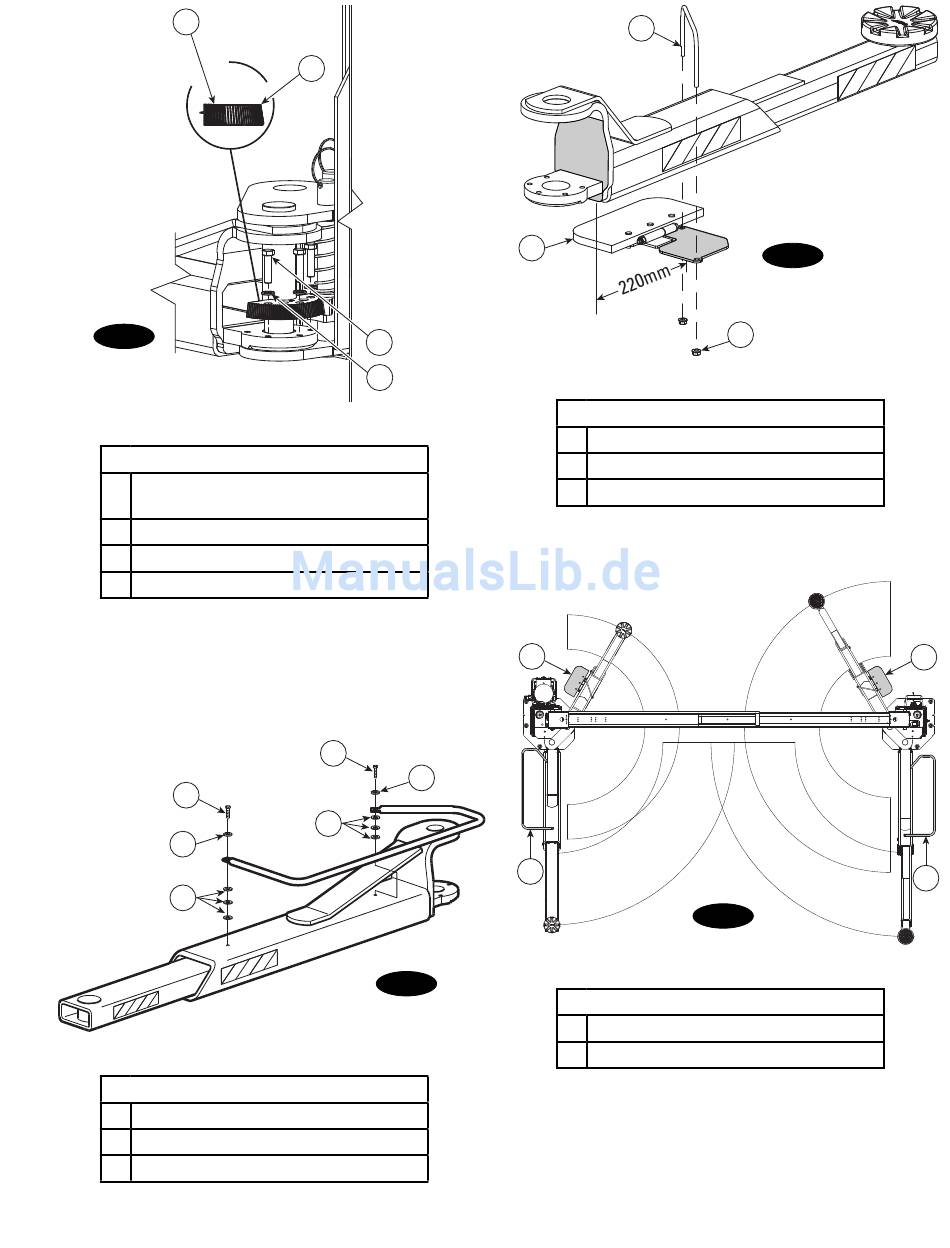

Armschutz installieren (Abb.29, 29a und 29b).
A
B
C
Abb. 29 Detail Armschutz hinten
A
(2) 5/16"-18NC HHCS (pro Arm)
B
(2) 5/16" Federringe (pro Arm)
C
(6) 5/16" Unterlegscheiben (pro Arm)
B
C
D
A
B
C
Abb. 29
A
B
Abb. 29a Detail Armschutz vorne
A
(2) Bügel
B
(2) Armschutz-Montage
C
(4) 1/4-20NC Hex FLgd Wzlock Muttern Pltd
A
B
Abb. 29a Detail Position des Armschutzes
A
(2) Armschutz vorne
B
(2) Armschutz hinten
19
Abb. 29a
C
Abb. 29b
A
B
