A

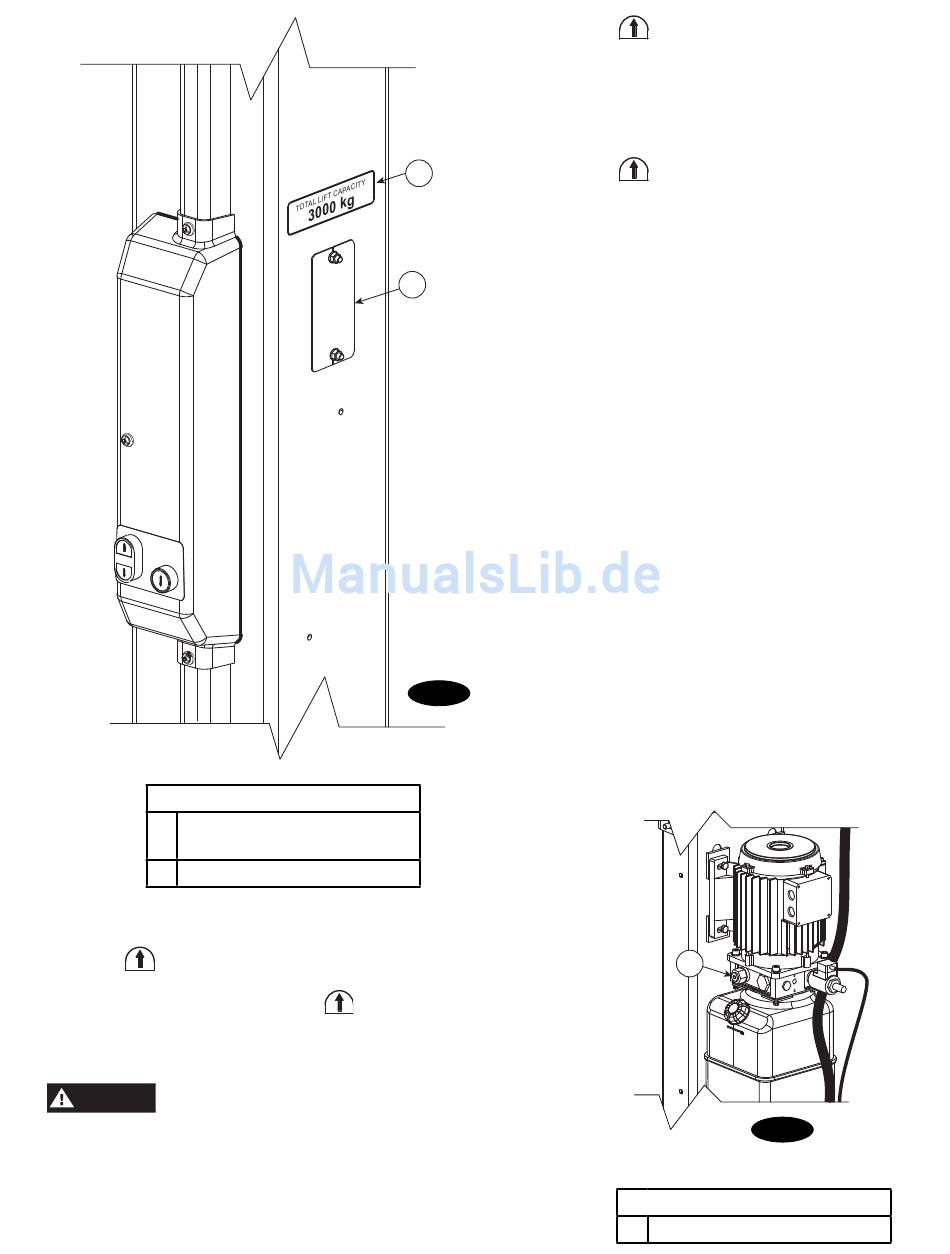

3000kg capacity sticker (one each
column).
B
Lock hole cover.
30. Ölbehälter-Entlüftung:
Drucktaste
bedienen und Hebebühne circa 609mm
anheben. Zylinderentlüfter mit ca. 2 Drehungen öffnen. Entlüfter
schließen, wenn Öl austritt. Drucktaste
Hebebühne vollständig abzusenken. Tank füllen, bis die MIN-
Markierung erreicht ist. Die Systemkapazität beträgt (18) Liter.
Einfüllentlüfter-Deckel wieder aufsetzen.
Vorsicht
Wenn Einfüllentlüfter-Deckel verloren geht
oder beschädigt wird, Ersatz bestellen. Behälter muss belüftet
werden.
A
2
NP 45
B
Abb. 31a
Fig. 31 Detail
bedienen, um
31. Drucktest für Hebebühnen der E- und i-Serien:
Drucktaste
bedienen und Hebebühne vollständig
anheben. Motor für 5 Sekunden laufen lassen. Anhalten
und alle Schlauchverbindungen überprüfen. Festziehen
oder versiegeln, falls notwendig. Entlüften der Zylinder
wiederholen.
32. Einstellen der Synchronisations-Seilzüge:
Drucktaste
bedienen und Hebebühne anheben, um
Spannung der Synchronisations-Seilzüge zu überprüfen.
Unter dem Schlitten angrenzende Seilzüge zwischen
Daumen und Zeigefi nger halten, mit ca.67N die Seilzüge
zusammen ziehen. An oberen Befestigungen anpassen
(Abb.22).
33. Überprüfen der Elektrik:
Durchgang des Schutz-Verbindungsschaltkreises
überprüfen, Widerstandstest ausführen, Spannungstest
nach Abschnitt 19.2, 19.3 und 19.4 nach EN60204-1:1997
durchführen.
34. Überprüfen der Funktion
Hebebühne betätigen und sicherstellen, dass beim
Betätigen der Drucktaste die Hebebühne angehoben
wird und stoppt, wenn der Knopf losgelassen wird.
Trennschalter daraufhin überprüfen, ob Stromzufuhr zu
Drucktasten getrennt wird. Ebenfalls überprüfen, ob der
Overheadschalter das Anheben der Hebebühne stoppt,
wenn er betätigt wird, und ob Hebebühne wieder Strom
erhält, wenn er deaktiviert wird.
35. Überprüfen des Drucks:
Hydraulischen Druck an der bezeichneten Position in der
Stromversorgungseinheit überprüfen (Abb.32). Maximaler
Druckausgleich darf 14,50N/mm² nicht überschreiten.
Diese Ventile sind unverstellbar. Ventil ersetzen, wenn ein
falsches Sicherheitsventil eingesetzt ist.
A
Ablesen des Drucks
21
A
Abb. 32
Abb. 31 Detail
