7. Montieren der Overheadeinheit:

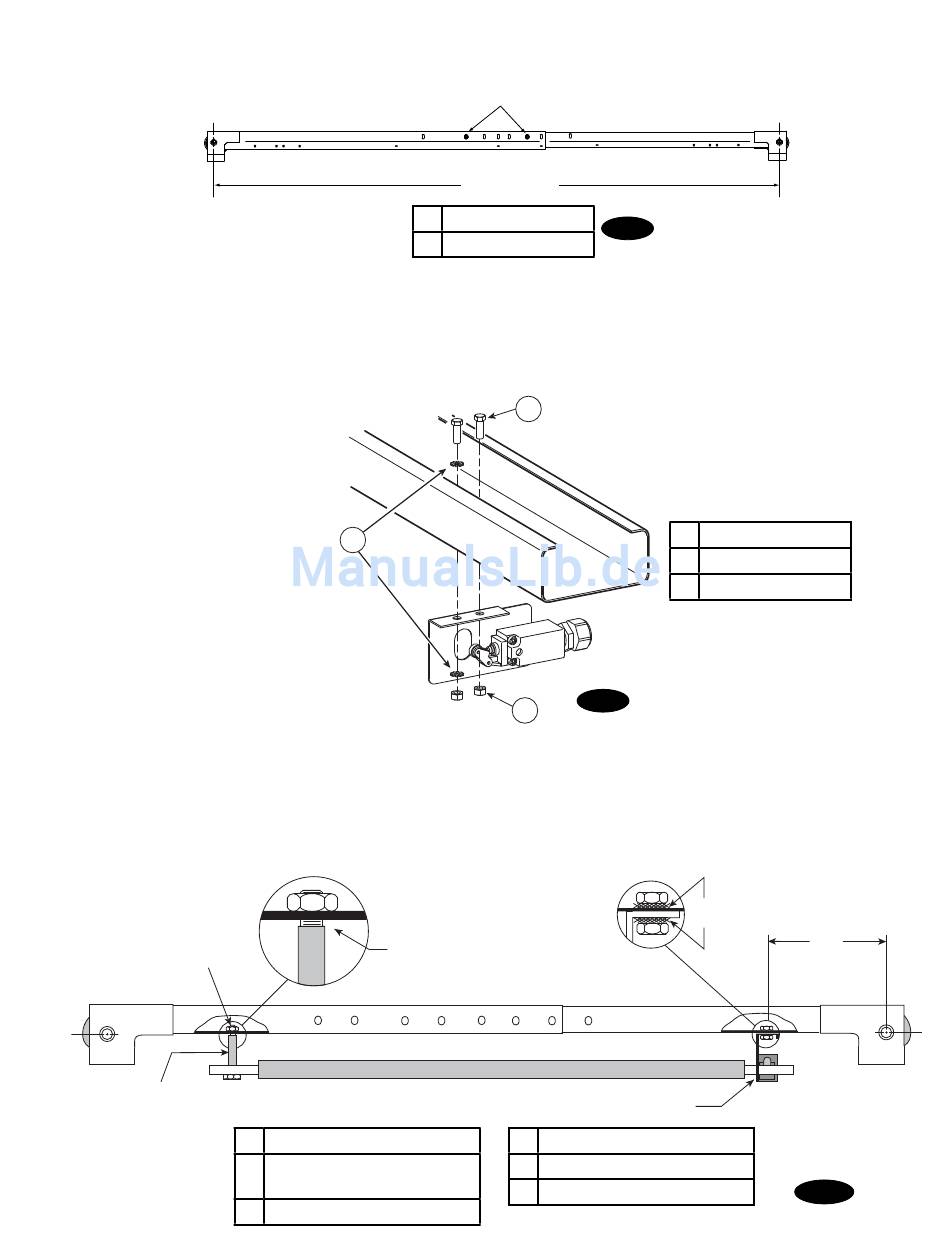

Overheadeinheit montieren (Abb.6). An Größe anpassen (wie
nachfolgend gezeigt). (4) M10 x 20 lg.
HHCS und angefl anschte Sicherheitsmuttern, (2) an jeder Seite
anbringen. NICHT FESTZIEHEN
8. Installieren des Overheadschalters:
Schaltergruppe an die Stromversorgungseinheits-Säule
montieren mit (2) M6 x 20 lg. HHCS, M6-Muttern und M6
Sternscheiben, Abb.7
9. Installieren des Querbalkens, Fortsetzung:
Die M6 x 70mm HHCS durch das Pivotloch am Ende der
Schalterstange einführen. Das entgegen gesetzte Ende der
Stange durch den Schlitz in die Schalterhalterung einführen
(Abb.8). Dann HHCS und Schalterstange an der Overheadeinheit
wie gezeigt mit (2) 19mm-Abstandhaltern und Sicherheitsmuttern
sichern. Sechskantschraube anziehen und dabei einen Abstand
von 1,6mm zwischen Abstandhalter und Overhead-Baugruppe
lassen.
B
A
A
B
C
A
(4) M10 x 20 lg. HHCS
B
2.676mm (8'-9-1/2")
C
C
(2) 19mm Abstandhalter
M6 x 70mm HHCS und Sicher-
heitsmutter
5/8" (16mm) Abstand
A
B
Abb. 6
A
Abb. 7
B
D
Sternscheiben
E
7-3/4" (195mm)
F
Overheadschalter
5
A
M6 x 20Lg. HHCS
B
M6-Muttern
C
M6-Sternscheiben
D
E
F
Abb. 8
