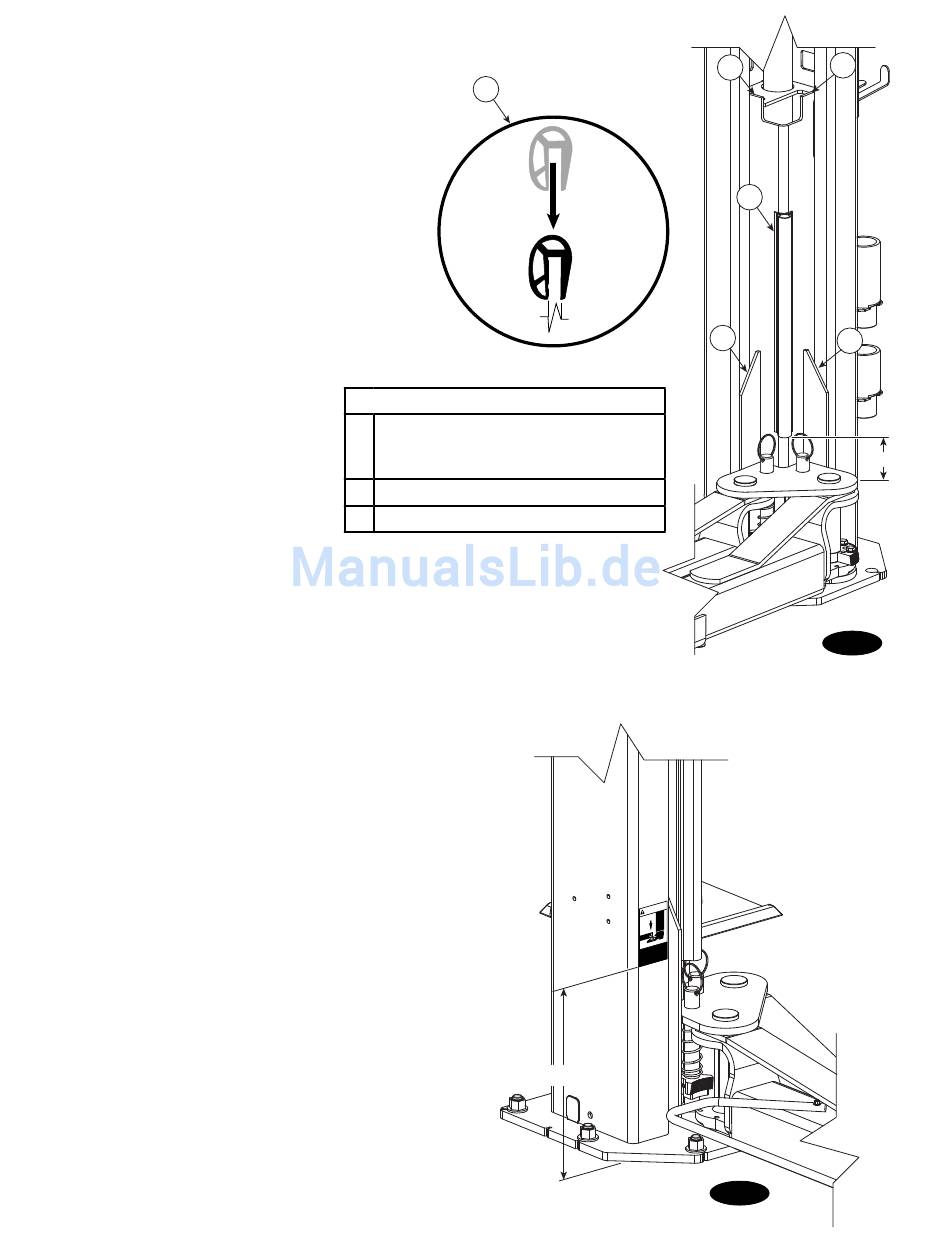

27. Installieren der Türanschlagpuffer:
Türanschlagpuffer und Fingerschutz installieren (Abb.30).
28. Radaufnahmeteller:
Radaufnahmeteller für den jeweiligen Hebebühnentyp
positionieren (siehe Abb.1). (2) 3/8"-Löcher, 2-1/2" tief in den
Betonboden bohren, dabei Löcher im Radaufnahmeteller als
Führung verwenden. Beide Verankerungen (mitgeliefert) in den
Beton treiben, um Teller zu sichern.
29. Position des Quetschkarten-Schilds/ Tragkraft-Schilds:
Mitgelieferte Quetschkanten-Schilder anbringen. (1)
Schild auf jeder Säule anbringen (Abb.31). Schilder sollten
mindestens 203mm (Unterkante Schild) über dem Boden
angebracht werden. Tragkraft-Schilder sollten genau über
der Lochabdeckung auf beiden Säulen angebracht werden
C
Abb. 30 Detail
A
Verstärkung von Türanschlagpuffern ent-
fernen und 75mm vom unteren Ende des
Schlitten installieren.
B
(2) Türanschlagpuffer (einer pro Schlitten)
C
Selbstklebenden Fingerschutz anbringen.
20
C
N IN G
W A R
fe et
K ee p
of lif t
cl ea r
in g.
lo w er
w hi le
NP 281
203mm
Abb. 31
C
C
B
C
A
Abb. 30
