C
A 3121mm (10'-3") Gesamtbreite (Außenseite Grundplatte)
B 737mm (2/-5")
C 547mm (1'-9-1/2")
D 2.560mm (8/-5") Säulenabstand
I
E
2.743mm (9/-0") Mindestmaß bis Begrenzung
F
4.572mm (15/-0") Mindestmaß bis Begrenzung
G 2340mm (7'-8-1/8") Innenseite Grundplatte
H 3.600mm (11/-9") Mindestmaß bis Begrenzung oder Arbeits-
bereich
I
3.776mm (12'-4") Zylinderhöhe
J
Gesamthöhe 3.581mm (11'-9") Boden - Overheadeinheit
EH1 3886mm (12'-9") Boden - Overheadeinheit
EH2 4191mm (13'-9") Boden – Overheadeinheit.
A
B
D
G
H
H

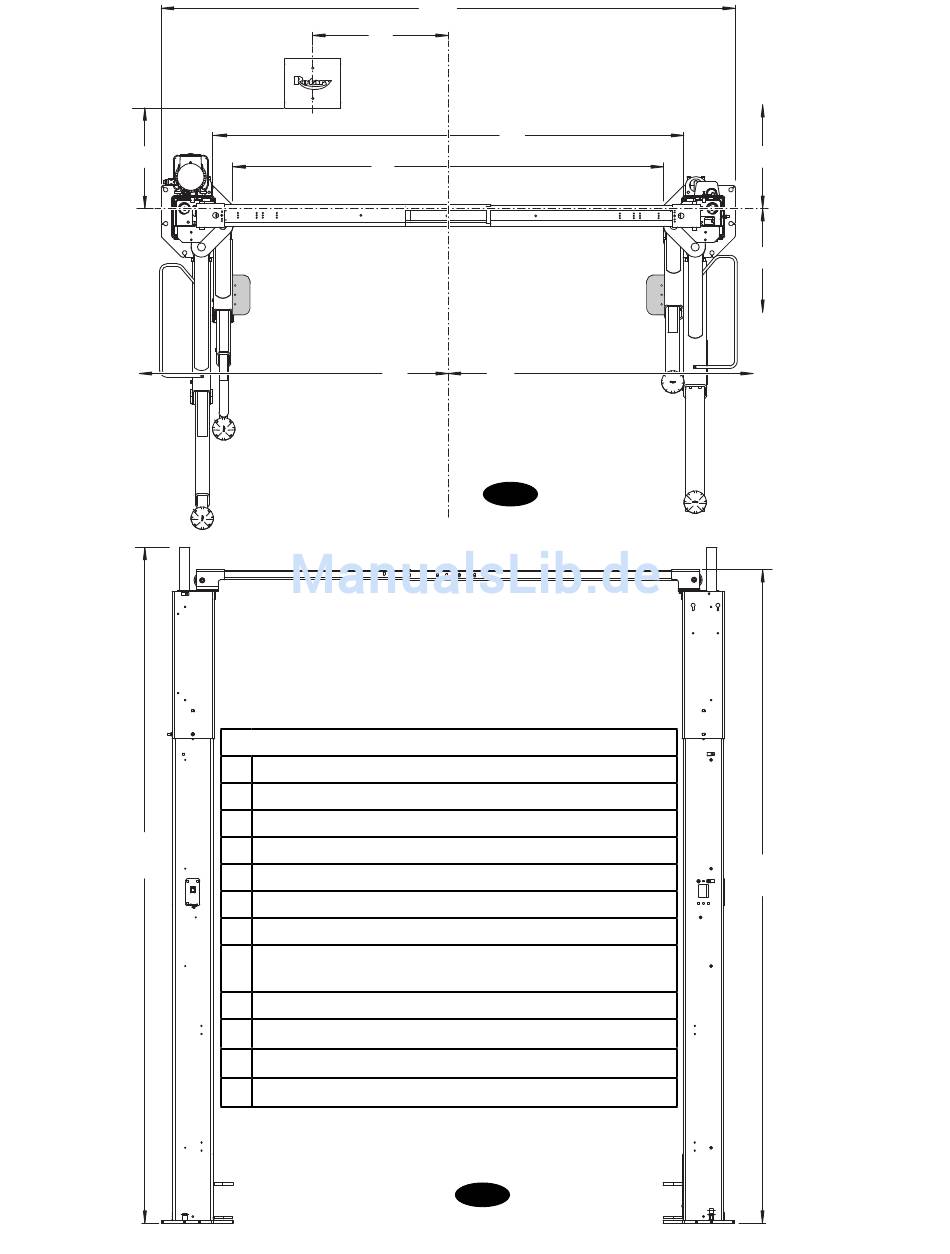

Abb. 1
Arbeitsbereich-Abmessungen
Abb. 2
2
E
F
J
