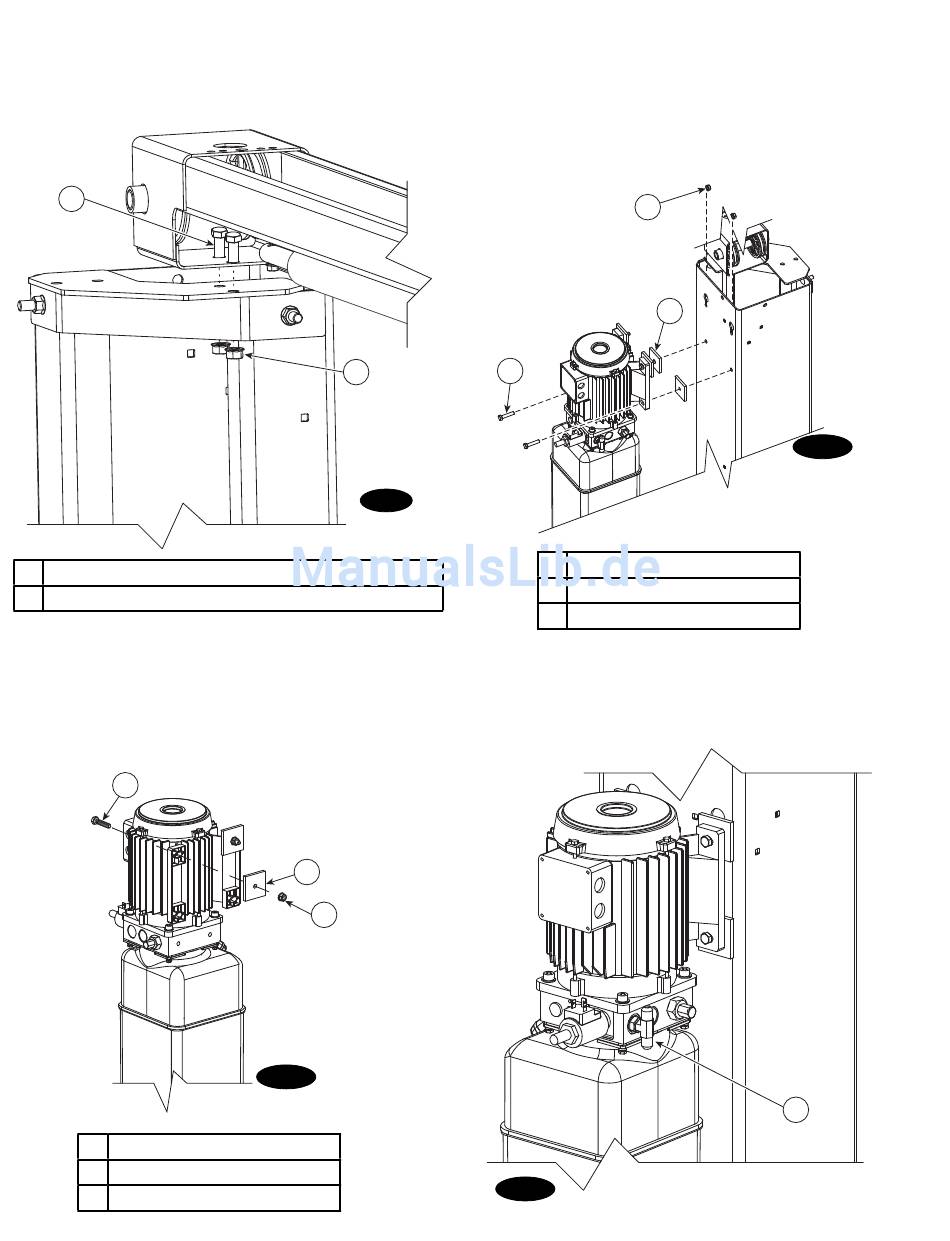

10. Overheadeinheit:
Mit je einer Leiter an jeder Säule positionieren zwei Personen
die Overhead-Baugruppe an die Säulenhalterungen und ziehen
sie mit (2) M10 x 20mm HHCS und (2) M10 Sicherheitsmuttern
fest (Abb.9). Schrauben in der Mitte der Overhead-Baugruppe
anziehen.
A
A
(2 je Säule) M10 x 1,5 20Lg. HHCS-Schraube
B
(2 je Säule) angefl anschte M10-Sicherheitsmuttern
11. Stromversorgungseinheit:
(2) M8 x 40Lg. HHCS durch die oberen Löcher in der
Stromversorgungseinheit stecken (mit Rutschscheibe festhalten)
(Abb.10). Angefl anschte M8-Sicherheitsmuttern anbringen, bis
A
A (2) M8 x 40Lg. HHCS
B Rutschscheibe
C (2) M8 Sicherheitsmuttern
B
Abb. 9
B
C
Abb. 10
Schraubenende mit Mutterende fl uchtet.Stromversorgungseinheit
an die Säulenverlängerung anbringen (Abb.11). Schrauben/
Mutter-Kombination in die oberen Löcher und bis unten ans Ende
des Schlitzes schieben. HHCS, Rutschmatte und angefl anschte
HHCS in die unteren Löcher der Stromversorgungseinheit bringen
und festziehen. (Sicherstellen, dass die Rutschmatte zwischen
Stromversorgungseinheit und Säulenverlängerung platziert ist).
Obere HHCS und Mutter festziehen.
A
A (2) M8 x 40Lg. HHCS
B Vibration pad
C (2) M8 lock nuts
T-Abzweigmuffe an Stromversorgungseinheit anbringen (Abb.12).
Abb. 12
6
C
B
Abb. 11
