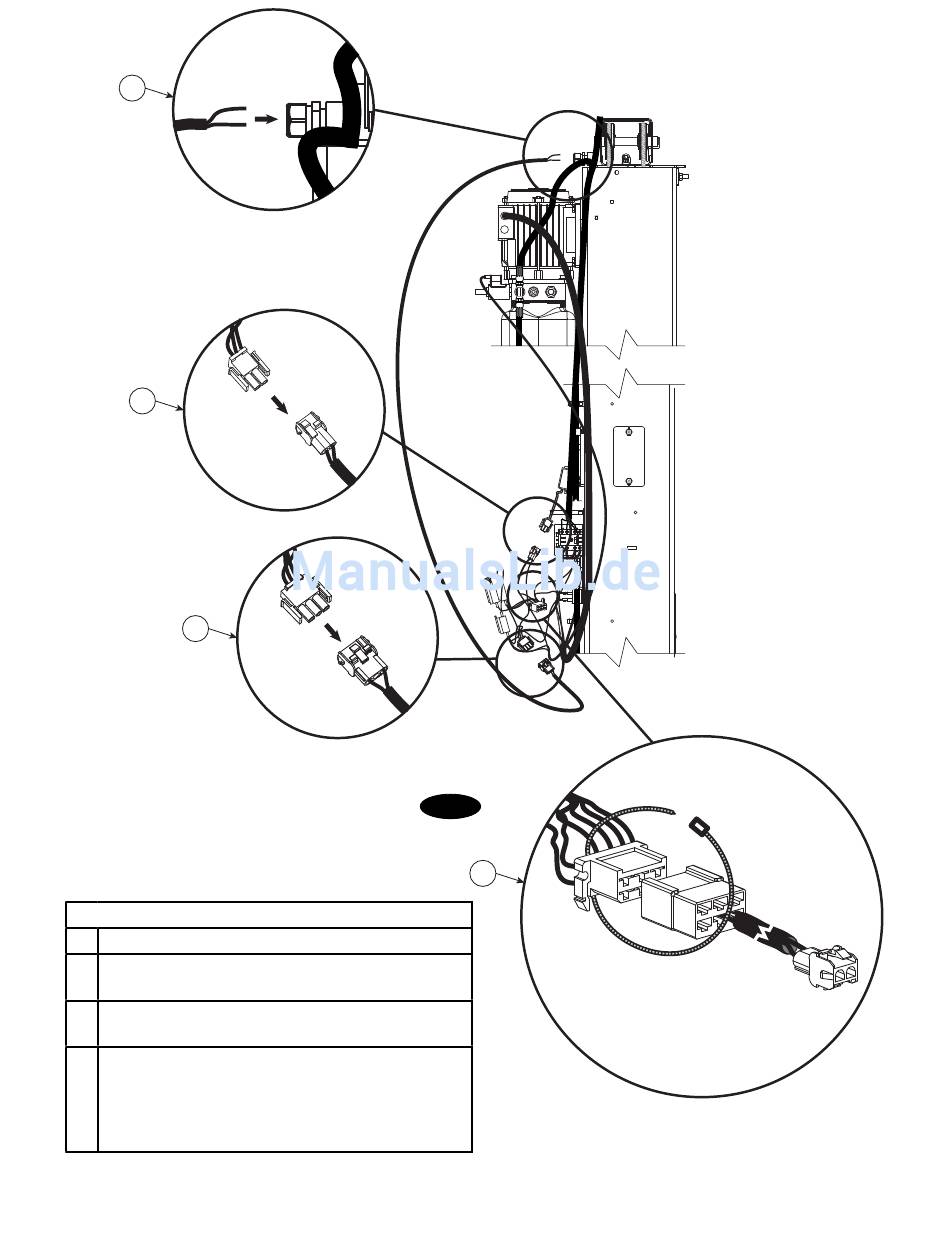

Abb. 23 Detail
A
Overheadschalter verkabeln
B
Steckerende des Overheadschalter-Kabels in Kabel-
baum auf Rückplatte des Hauptbedienfelds stecken.
C
Stecker von Kabelbaum des Hauptbedienfelds in den
Sperrschalter (Haupteinheit) einstecken.
D
Stecker mit 6 Kontakten an Kabel des Hilfsmagneten in
Stecker mit 6 Kontakten am Kabelbaum (Haupteinheit)
stecken. Kabel zu Hilfsmagnet entlang des Hydraulik-
schlauchs legen und in dort einstecken. Stecker mit 6
Kontakten mit Kabelbinder zusammenbinden.
Abb. 23
D
