22. Anbringen der Abdeckung des Hauptbedienfelds
Schaltkontakte aus Kabelbaum auf der Rückplatte des Hauptbe-
dienfelds auf der Abdeckung des Hauptbedienfelds anbringen.
Flachstecker, die Schaltkontakte festhalten, müssen aufwärts
gerichtet sein (Abb.24).
23. Anbringen der Abdeckung des Hauptbedienfelds, der Abde-
ckung der Nebeneinheit und der Gehäuse an die Hebebühne:
A) Dichtungen zurechtschneiden und an der Abdeckung des
Hauptbedienfelds und der Abdeckung der Nebeneinheit anbrin-
gen (Abb.25).
B) Alle Schläuche und Kabel zusammenbinden (Abb.25). HIN-
WEIS: Die transparente Schlauchführung sollte auf dem Gehäuse
angebracht werden, um Scheuern zu vermeiden.
A
®
C) Hauptbedienfeld wird an die Säule mit (3)
M6 x 1.0 x 10Lg. angefl anschten BHCS und Gummi-Unterlegschei-
ben angebracht (Abb. 25).
D) Gehäuse werden an die Säule mit M6 x 1.0 x 10Lg. ange-
fl anschten BHCS und Gummi-Unterlegscheiben angebracht (Abb.
25).
E) Gehäuse der Nebeneinheit wird an die Säule mit (3) M6 x
1.0 x 10Lg. angefl anschten BHCS und Gummi-Unterlegscheiben
angebracht (Abb. 25).
F)
Abdeckungen und Gehäusen sollten an 10 Stellen befestigt
werden.
B
C
A

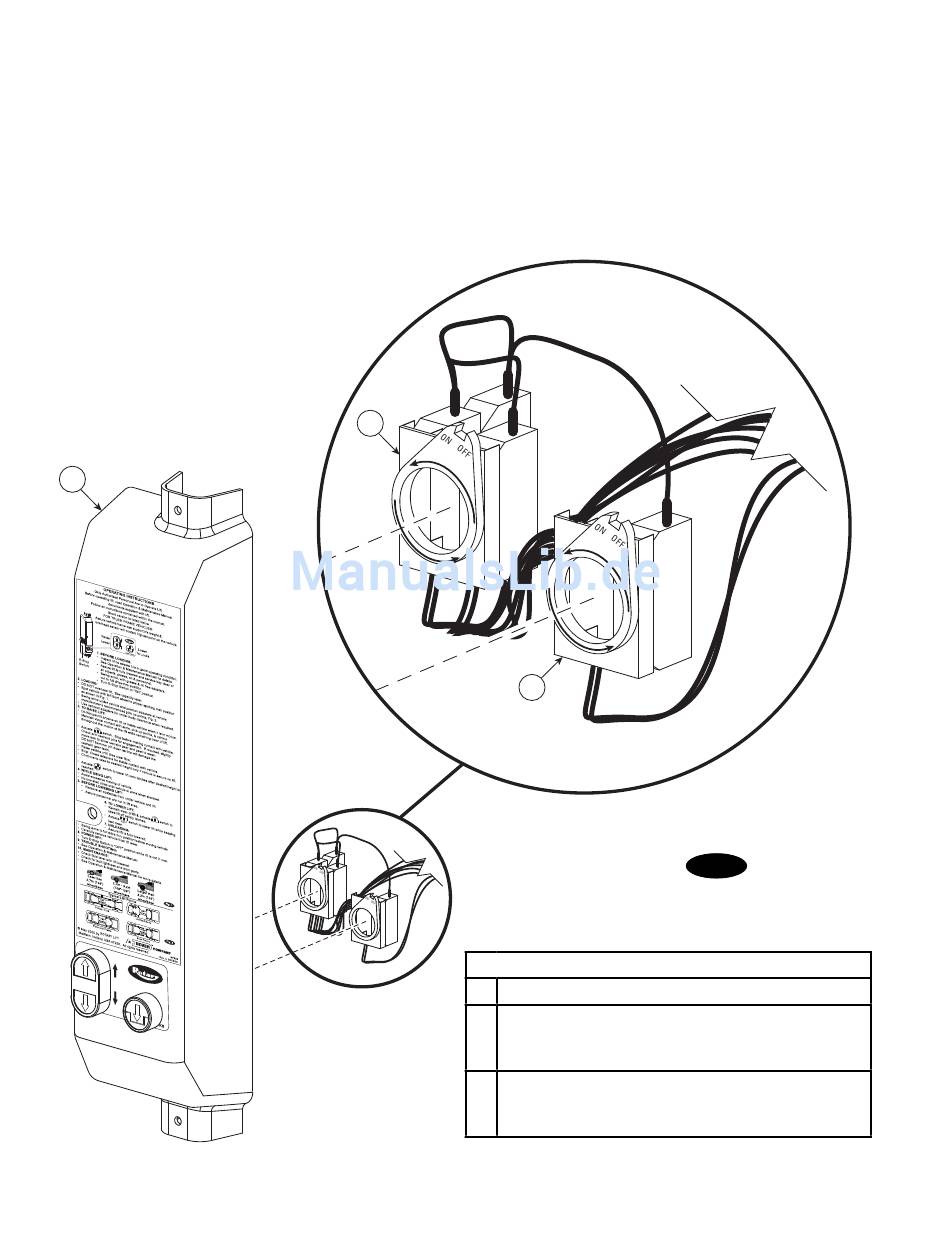

Abdeckung des Hauptbedienfelds
B
Schaltkontakt für UP- und DOWN-Schalter. (AUF und
AB) Einrasten lassen und am UP- und DOWN-Schalter
befestigen.
C
Schaltkontakt für LOWER TO LOCKS-Schalter. (bis
zur Arretierung absenken) Einrasten lassen und am
LOWER TO LOCKS -Schalter befestigen.
16
Abb. 24
Abb. 24 Detail
