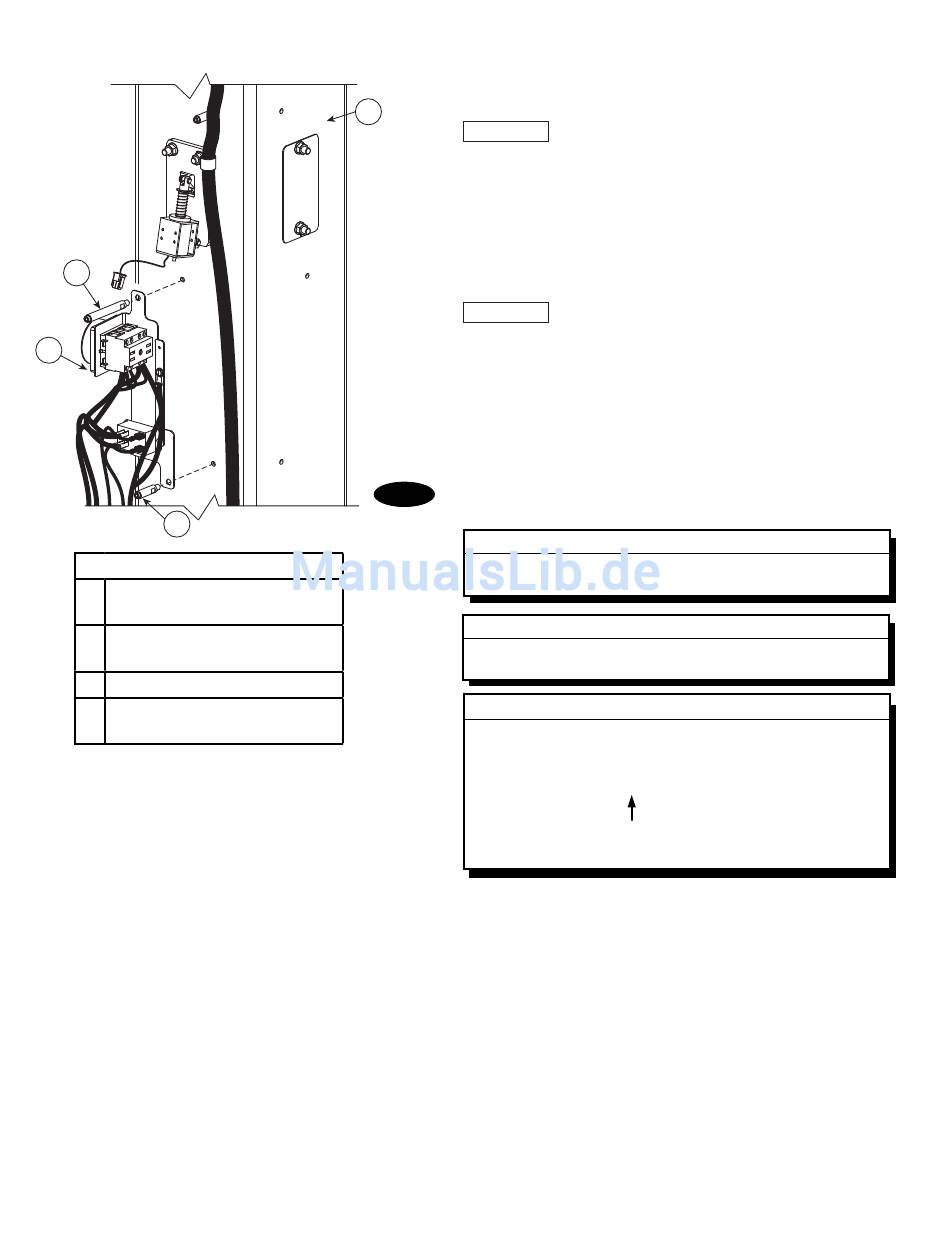

20. Installieren der Rückplatte des Hauptbedienfelds
A) Hauptbedienfeld-Rückplatte an die Säule mit der
Stromversorgungseinheit anbringen (Abb.20).
B
C
D
Abb. 20 Detail
A
Säule mit Stromversorgungsein-
heit
B
Langer Bolzen durch Rückplatte
in Gewindeloch
C
Hauptbedienfeld-Rückplatte
D
Kurzer Bolzen durch Rückplatte in
Gewindeloch
21. Elektrik:
Ein ausgebildeter Elektriker muss den Anschluss des
Trennschalters an der Rückplatte des Hauptbedienfelds an das
Stromnetz vornehmen (Abb.21, Schema Abb.21a). Kabelstärke für
25 Amp-Schaltkreis wählen. Siehe Motorbetrieb-Datentabelle.
A
WICHTIG
verwenden. Jeden Schaltkreis mit Langsamsicherung oder
Unterbrecher sichern. Für Einphasig 230V (*F-Typ) 20 Amp
Sicherung verwenden. Für Dreiphasig 400V (*S-Typ) 12 Amp
Sicherung verwenden. Die Verkabelung muss allen örtlichen
Normen entsprechen. Motor nach Verkabelungsdiagrammen
(Abb.21a und Abb.22) verkabeln. Absenkventil-Anschluss an
Stromversorgungseinheit anschließen, nachdem der Motor
verkabelt ist (Abb.22).
WICHTIG
können auch die Bedienmodule durch Stromschwankungen
beschädigt werden. Es liegt in der Verantwortung des Besitzers
der Hebebühne, für ausreichend geschützte Stromquellen für den
Anschluss dieser Ausrüstung zu sorgen.
HINWEISE: Das System ist nicht geeignet für den Einsatz unter
schwierigen Bedingungen. Rotary Lift bietet ebenfalls Systeme
für feuchte und staubige Umgebungen an. Bitte nehmen Sie
Kontakt mit uns auf.
Abb. 20
NETZSPANNUNG
220 - 240 Volt
MOTORBETRIEBS-DATEN – DREIPHASIG (*S-TYP)
LINE NETZSPANNUNG
400 - 415 Volt
Um herauszufi nden, ob es sich um einen F- oder ein S-Typ
handelt, den vierten Buchstaben von hinten der Hebebühnen-
Typnummer lesen.
BEISPIEL: SPOA30EF585 wäre ein F-Typ.
Die Typnummer befi ndet sich auf einem Schild an der Seite
12
Separaten Schaltkreis für jede Stromquelle
WICHTIG Wie alle elektronischen Komponenten
MOTORBETRIEBS-DATEN – EINPHASIG (*F-TYP)
Strom
50Hz
17A
Strom
50Hz
10A
*Hinweise: F- oder S-Typ?
Leistung
-
1.5Kw
Fig. 16a
Leistung
-
4.9Kw
