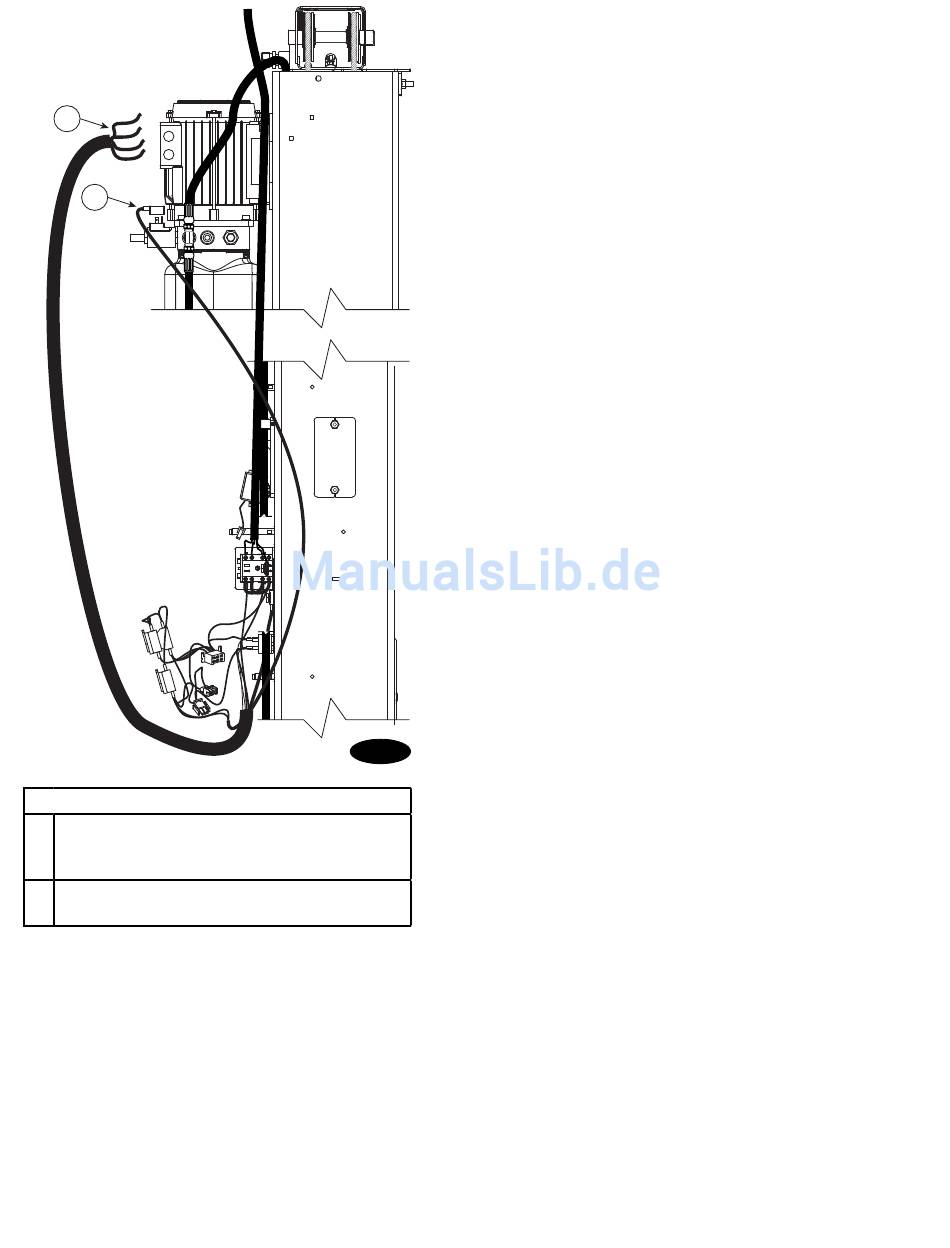

Abb. 22 Detail
A
(4)er-Kabel aus Kabelbaum, verbunden mit der
Rückplatte des Motors der Stromversorgungsein-
heit
B
Absenkventil-Verbindung von Kabelbaum zum
Absenkventil auf Stromversorgungseinheit
21. Elektrik Fortsetzung:
A) Overheadschalter verkabeln (Abb.21a und 23).
B) Kabel der Overheadeinheit entlang des Hydraulikschlauchs
legen und in Kabelbaum auf der Rückplatte des Hauptbedien
felds einstecken.
C) Stecker von Kabelbaum des Hauptbedienfelds in den Ver
schlussmagnet (Haupteinheit) einstecken.
D) Stecker mit 6 Kontakten an Kabel des Hilfsmagneten
in Stecker mit 6 Kontakten am Kabelbaum (Haupteinheit)
stecken. Kabel zu Hilfsmagnet entlang des Hydraulik-
schlauchs legen und in dort einstecken.
Abb. 22
