Beispiel B: Montage des Spindelgehäuses über den Ständer
Bild 5-15
1. Säubern Sie die Baugruppen
2. Stellen Sie den Ständer auf die Montageunterlage.
3. Entfernen Sie den Innenspanndorn aus dem Ständer.
4. Erwärmen Sie das Spindelgehäuse.
5. Montieren Sie zügig die Ringschrauben und die Hebevorrichtung.
6. Nehmen Sie das erwärmte Spindelgehäuse mit der Hebevorrichtung auf.
Synchron-Einbaumotoren 1FE1
Montagehandbuch, 12/2016, 610.43000.01b

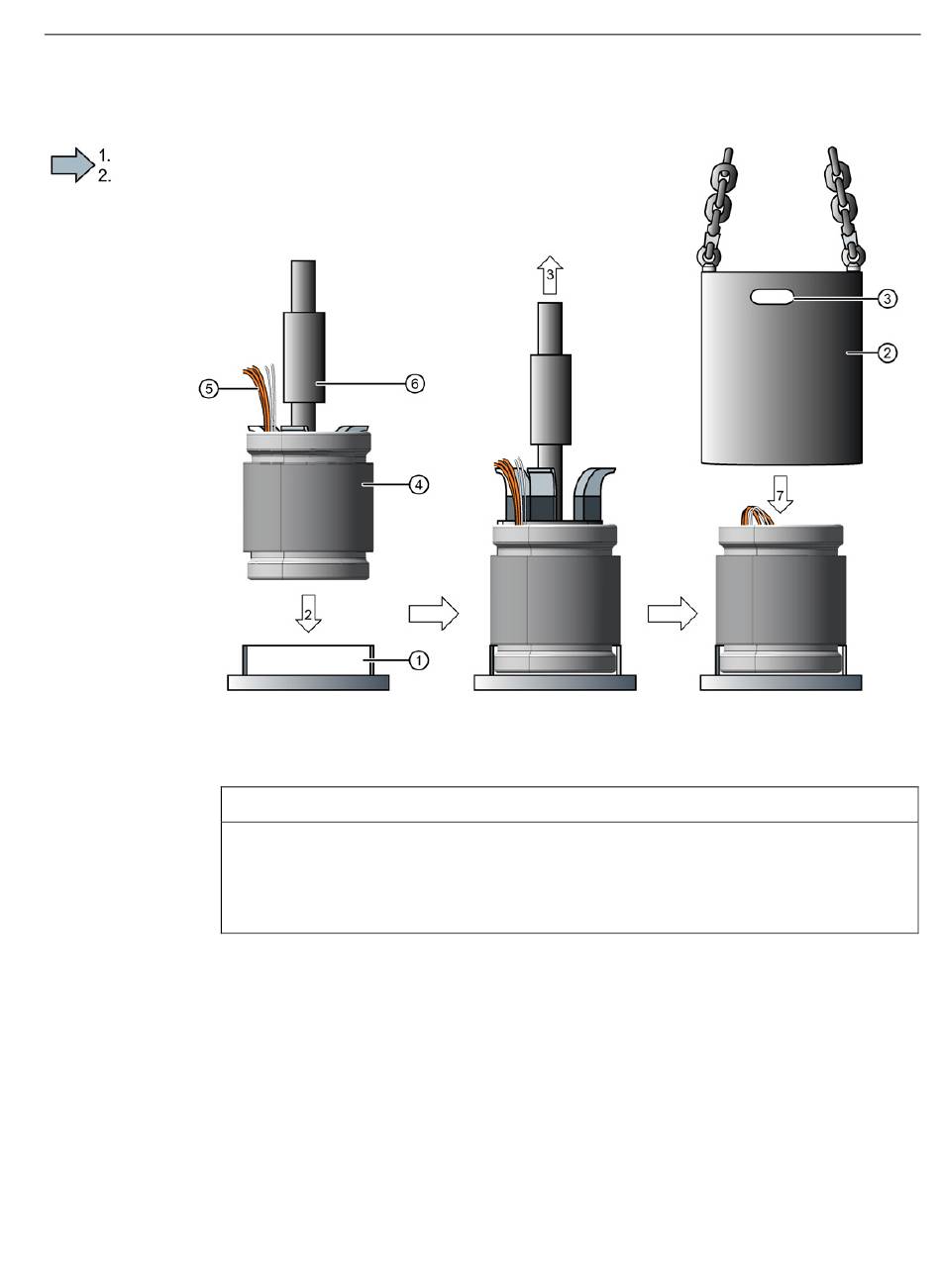

Montage des Spindelgehäuses über den Ständer ohne Kühlmantel, Schritte 2, 3 und 7
ACHTUNG
Gefahr von Schäden an der Wicklung und Isolierung
Zu hohe Temperaturen können die Wicklung und Isolierung beschädigen.
• Stellen Sie sicher, dass die Temperaturen beim Fügen von Spindelgehäuse 160 °C
nicht überschreiten.
5.4 Montieren des Ständers mit dem Spindelgehäuse
②
④
und
von Verunreinigungen und Spänen.
Mechanische Montage
89
