Anschließen
6.2 Elektrischer Anschluss
6.2.7
Anschließen an einen Umrichter
Verwenden Sie für den Motoranschluss an einen Umrichter MOTION-CONNECT-Leitungen
oder geschirmte Anschlussleitungen.
Das Schirmgeflecht muss eine gute elektrische Leitfähigkeit besitzen. Bevorzugen Sie
geflochtene Schirme aus Kupfer oder Aluminium.
Der Schirmanschluss erfolgt beidseitig am Motor und Umrichter, Halten Sie ungeschirmte
Leitungsenden möglichst kurz.
Legen Sie die Schirmung großflächig als 360°-Kontaktierung am Umrichter und am Motor
aus. Verwenden Sie z. B. EMV-Verschraubungen an den Kabeleinführungen.
6.2.8
Anschlussübersicht
Die Angaben zu Schaltung und Anschluss der Motorenwicklung finden Sie im Schaltplan.
1
2
3
4

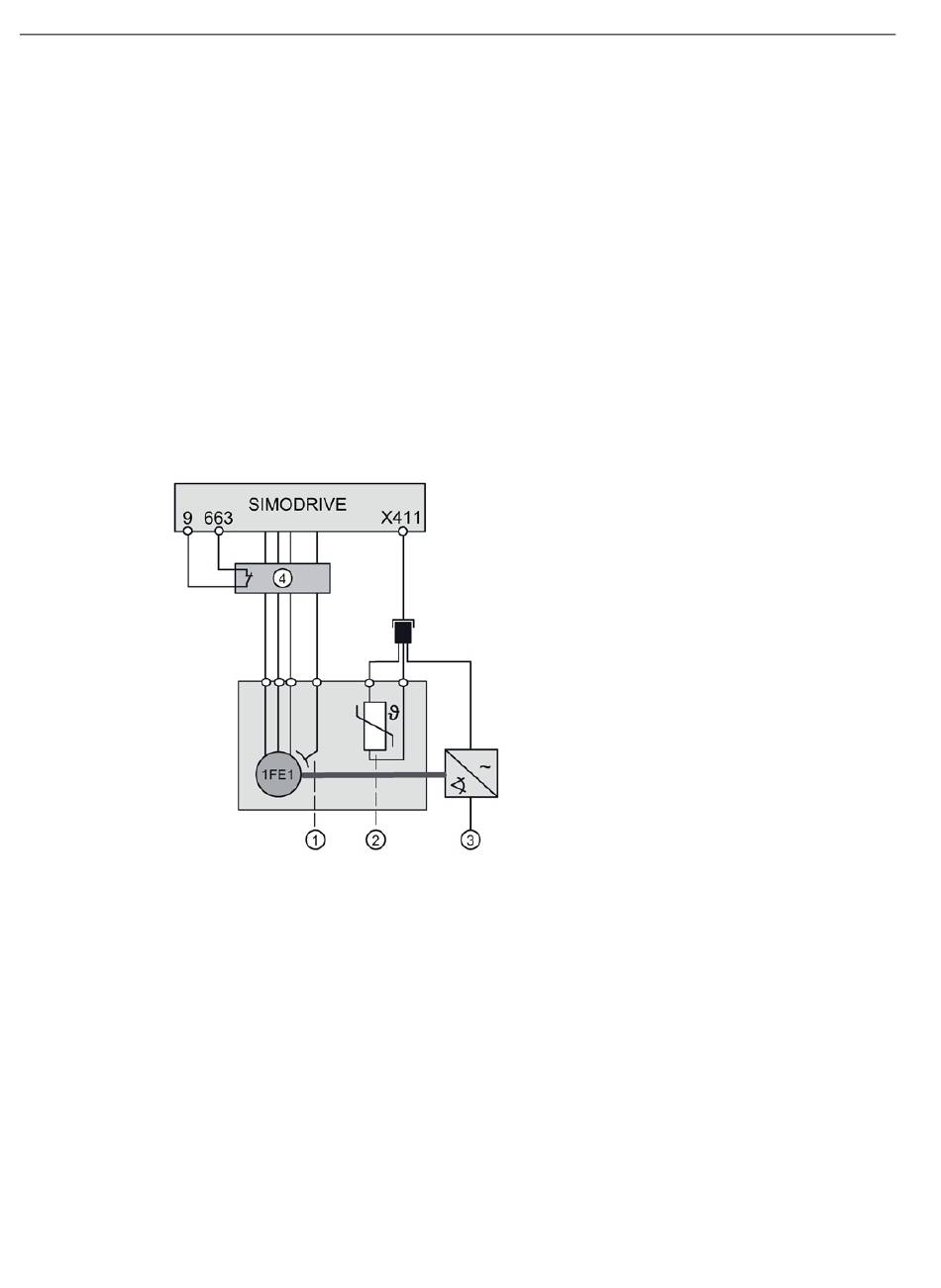

Bild 6-2
112
Erdungsanschluss
Temperaturfühler (1 x Reserve)
Geber
VP-Modul (falls erforderlich)
Schaltbild mit SIMODRIVE (Beispiel)
Synchron-Einbaumotoren 1FE1
Montagehandbuch, 12/2016, 610.43000.01b
