Mechanische Montage
5.3 Montieren/Demontieren des Läufers
Vorgehensweise
Wählen Sie das Fügeverfahren A oder B aus
Führen Sie zur Montage folgende Arbeitsgänge aus:
1 Läufer
2 Spindelwelle
3 amagnetische Montagevorrichtung
1. Prüfen Sie die Hilfsmittel auf volle Funktionstüchtigkeit.
Hinweis
Vermeiden Sie Fehler bei der Positionierung
• Führen Sie den Fügevorgang ohne Zeitverzug aus.
• Beachten Sie beim Läufer mit Hülse die Position der Druckölanschlüsse.
2. Positionieren Sie die Komponenten, siehe Abbildungen "Fügen des Läufers".
3. Fügen Sie das Läuferpaket bzw. die Spindelwelle zügig bis zur Endlage.
4. Lassen Sie die gefügten Teile Raumtemperatur annehmen.
5. Messen Sie den Rundlauf an der Referenzebene und markieren Sie die Stelle der
größten Abweichung, siehe Bild "Rundlauf prüfen".
Sie haben den Läufer montiert.
68

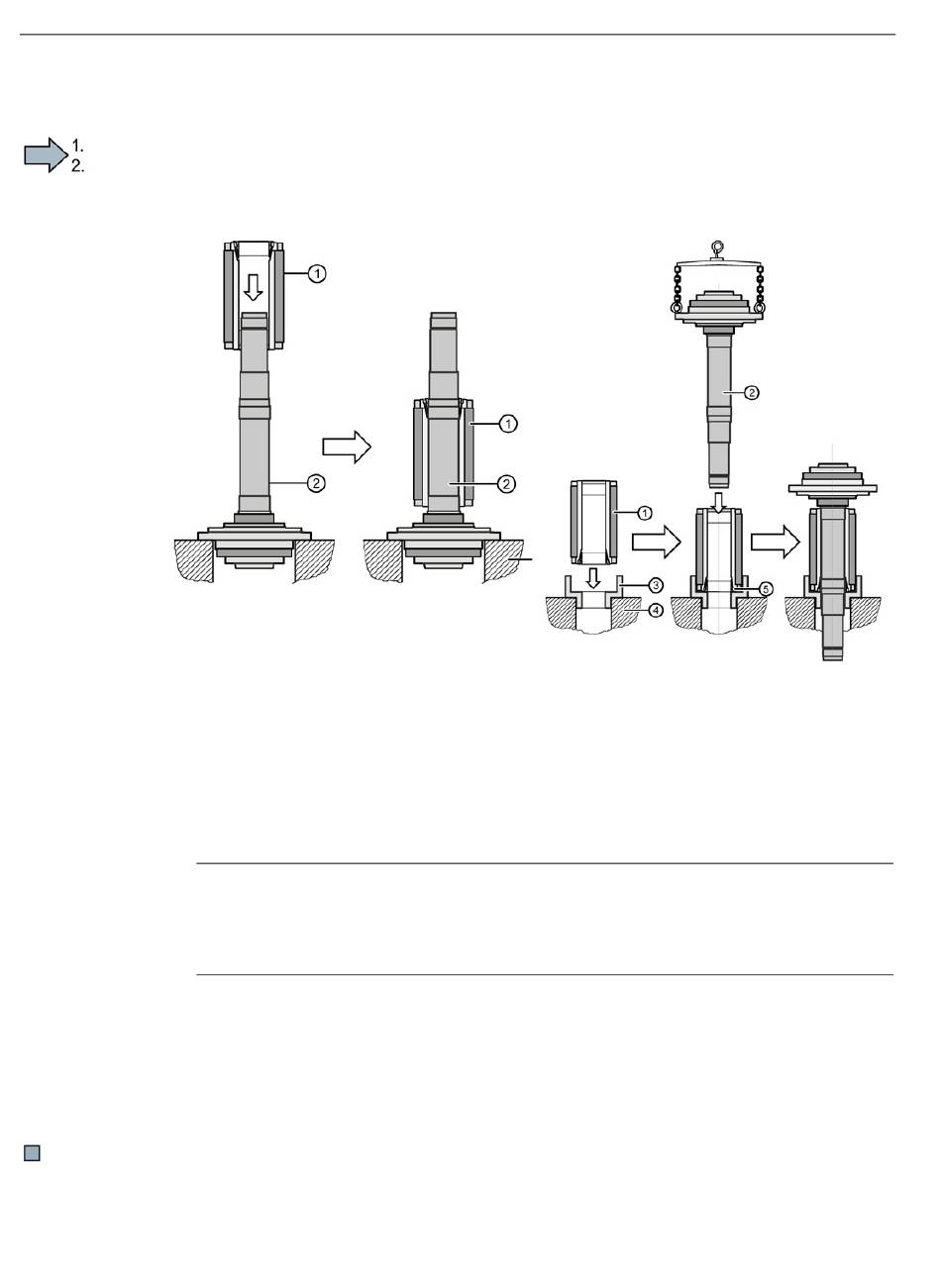

A Fügen des Läufers
B Fügen der Spindelwelle
4 feste Unterlage
5 Ölanschlussbohrung
Synchron-Einbaumotoren 1FE1
Montagehandbuch, 12/2016, 610.43000.01b
