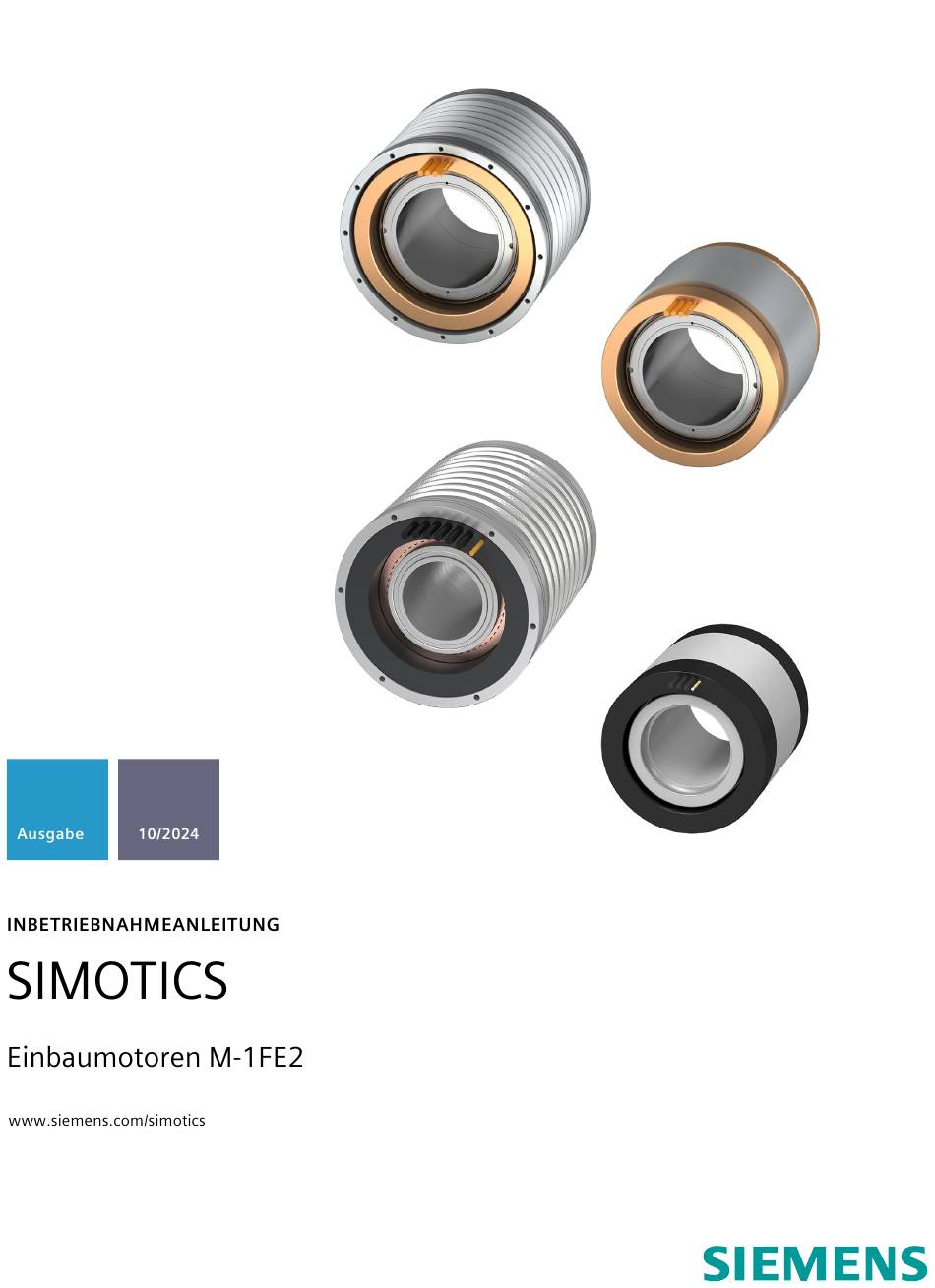

Siemens SIMOTICS M-1FE2 Inbetriebnahmeanleitung
Einbaumotoren, antriebstechnilk inbetriebnahmeanleitung ffür die achshöhen 70, 110, 120
Vorschau ausblenden
Andere Handbücher für SIMOTICS M-1FE2:
- Montagehandbuch (216 Seiten) ,
- Projektierungshandbuch (164 Seiten) ,
- Projektierungshandbuch (26 Seiten)
Verwandte Anleitungen für Siemens SIMOTICS M-1FE2
Inhaltszusammenfassung für Siemens SIMOTICS M-1FE2
- Seite 3 Einleitung SIMOTICS Installieren des Motors SIMOTICS Inbetriebnehmen des Asynchronmotors Antriebstechnilk Inbetriebnahmeanleitung für Umrichterdatenblätter SIMOTICS M-1FE2 für die Achshöhen 70, 110, 120 Inbetriebnahmehandbuch 10/2024 A5E53825177A AB...
- Seite 4 Beachten Sie Folgendes: WARNUNG Siemens-Produkte dürfen nur für die im Katalog und in der zugehörigen technischen Dokumentation vorgesehenen Einsatzfälle verwendet werden. Falls Fremdprodukte und -komponenten zum Einsatz kommen, müssen diese von Siemens empfohlen bzw. zugelassen sein. Der einwandfreie und sichere Betrieb der Produkte setzt sachgemäßen Transport, sachgemäße Lagerung, Aufstellung, Montage, Installation, Inbetriebnahme, Bedienung und...
- Seite 5 Installieren des Motors ........................23 Inbetriebnehmen des Asynchronmotors ..................... 25 Varianten der Inbetriebnahme.................... 25 Inbetriebnehmen mit STARTDRIVE ..................25 Inbetriebnehmen mit STARTER ................... 32 Umrichterdatenblätter......................... 41 Inbetriebnahmeanleitung für SIMOTICS M-1FE2 für die Achshöhen 70, 110, 120 Inbetriebnahmehandbuch, 10/2024, A5E53825177A AB...
- Seite 6 Inhaltsverzeichnis Inbetriebnahmeanleitung für SIMOTICS M-1FE2 für die Achshöhen 70, 110, 120 Inbetriebnahmehandbuch, 10/2024, A5E53825177A AB...
- Seite 7 Aussage zu der Eignung des jeweiligen Produkts für eine Anwendung im konkreten Einzelfall. Soweit nicht explizit vertraglich vereinbart, übernimmt Siemens für eine solche Eignung keine Haftung. Die Eignung für eine bestimmte Anwendung im konkreten Einzelfall muss vom Verwender unter Berücksichtigung sämtlicher technischer, rechtlicher und sonstiger Anforderungen des Einzelfalls bewertet werden.
- Seite 8 • Führen Sie die Handlungsanweisungen aus. Aufzählungen • Aufzählungen sind durch einen Listenpunkt ohne weitere Symbole gekennzeichnet. – Der Gedankenstrich kennzeichnet Aufzählungen in der zweiten Ebene. Inbetriebnahmeanleitung für SIMOTICS M-1FE2 für die Achshöhen 70, 110, 120 Inbetriebnahmehandbuch, 10/2024, A5E53825177A AB...
- Seite 9 Dieses Dokument kann Hyperlinks auf Webseiten Dritter enthalten. Siemens übernimmt für die Inhalte dieser Webseiten weder eine Verantwortung noch macht Siemens sich diese Webseiten und ihre Inhalte zu eigen. Siemens kontrolliert nicht die Informationen auf diesen Webseiten und ist auch nicht für die dort bereitgehaltenen Inhalte und Informationen verantwortlich. Das Risiko für deren Nutzung trägt der Nutzer.
- Seite 10 Service- und Wartungspersonal ten sind Online-Hilfe Handlungsanweisungen zur Projektie‐ Projekteure, Programmierer, Inbetrieb‐ rung, Programmierung und Inbetrieb‐ nehmer nahme Nicht alle Dokumentationsklassen sind für jedes SIMOTICS- / SINAMICS-Produkt vorhanden. Inbetriebnahmeanleitung für SIMOTICS M-1FE2 für die Achshöhen 70, 110, 120 Inbetriebnahmehandbuch, 10/2024, A5E53825177A AB...
- Seite 11 • Ansprechpartner vor Ort über die Ansprechpartner-Datenbank (→ Kontakt) • Produktinformationen • FAQs (häufig gestellte Fragen) • Anwendungsbeispiele • Handbücher • Downloads • Kompatibilitäts-Tool • Newsletter mit Produktauswahl Inbetriebnahmeanleitung für SIMOTICS M-1FE2 für die Achshöhen 70, 110, 120 Inbetriebnahmehandbuch, 10/2024, A5E53825177A AB...
- Seite 12 • Setzen Sie die Motoren nicht in explosionsgefährdeten Bereichen (Ex-Bereichen) ein, wenn die Motoren nicht ausdrücklich hierfür vorgesehen sind. Befolgen Sie gesondert beigefügte Zusatzhinweise. • Verwenden Sie die Motoren und deren Komponenten nur für die von Siemens angegebenen Einsatzfälle. • Schützen Sie die Motoren vor Verschmutzung und Kontakt mit aggressiven Substanzen.
- Seite 13 Vorhersehbare Fehlanwendungen WARNUNG Verletzungen durch Fehlanwendungen Wenn Sie den Motor nicht wie von SIEMENS vorgesehen verwenden, können Sie den Tod oder schwere Verletzungen verursachen. Sie zerstören oder beschädigen den Motor. Fehlanwendungen sind z. B. • Missachten des Inhalts der Betriebsanleitung bzw. des Projektierungshandbuchs •...
- Seite 14 • Verwenden der Haltebremse des Motors als Betriebsbremse zum Abbremsen der Motordrehzahl • Verwenden des Motors wegen seiner Größe, seines Gewichts, seiner Form oder seines Materials für andere Applikationen, als in diesem Handbuch beschrieben Inbetriebnahmeanleitung für SIMOTICS M-1FE2 für die Achshöhen 70, 110, 120 Inbetriebnahmehandbuch, 10/2024, A5E53825177A AB...
- Seite 15 • Verwenden Sie für alle Anschlüsse und Klemmen der Elektronikbaugruppen nur Stromversorgungen, die SELV- (Safety Extra Low Voltage) oder PELV- (Protective Extra Low Voltage) Ausgangsspannungen zur Verfügung stellen. Inbetriebnahmeanleitung für SIMOTICS M-1FE2 für die Achshöhen 70, 110, 120 Inbetriebnahmehandbuch, 10/2024, A5E53825177A AB...
- Seite 16 Beim Trennen einer Steckverbindung im Betrieb kann ein Lichtbogen entstehen, der zu schweren Verletzungen oder Tod führen kann. • Öffnen Sie Steckverbindungen nur im spannungsfreien Zustand, sofern sie nicht ausdrücklich zum Trennen im Betrieb freigegeben sind. Inbetriebnahmeanleitung für SIMOTICS M-1FE2 für die Achshöhen 70, 110, 120 Inbetriebnahmehandbuch, 10/2024, A5E53825177A AB...
- Seite 17 Sie vor dem Scannen die Stromversorgung des Umrichters aus. • Betreiben Sie die Einbaugeräte nur bei geschlossenen Schaltschranktüren. • Bei geöffneten Schaltschranktüren dürfen nur Elektrofachkräfte Service- und Wartungsarbeiten durchführen. Inbetriebnahmeanleitung für SIMOTICS M-1FE2 für die Achshöhen 70, 110, 120 Inbetriebnahmehandbuch, 10/2024, A5E53825177A AB...
- Seite 18 Herzschrittmachern oder Implantaten gefährdet, die sich in unmittelbarer Nähe der Anlagen aufhalten. • Halten Sie als betroffene Person den im Kapitel "Wichtige Produktinformationen" genannten Abstand zu den jeweiligen Motoren ein. Inbetriebnahmeanleitung für SIMOTICS M-1FE2 für die Achshöhen 70, 110, 120 Inbetriebnahmehandbuch, 10/2024, A5E53825177A AB...
- Seite 19 • Betreiben Sie den Motor gemäß der Spezifikation. • Betreiben Sie die Motoren nur mit wirksamer Temperaturüberwachung. • Schalten Sie den Motor bei zu hohen Temperaturen sofort ab. Inbetriebnahmeanleitung für SIMOTICS M-1FE2 für die Achshöhen 70, 110, 120 Inbetriebnahmehandbuch, 10/2024, A5E53825177A AB...
- Seite 20 (Tisch mit EGB-Auflage, leitfähigem EGB-Schaumstoff, EGB-Verpackungsbeutel, EGB- Transportbehälter). 2.1.3 Cybersecurity-Hinweise Siemens bietet Produkte und Lösungen mit Industrial Cybersecurity-Funktionen an, die den sicheren Betrieb von Anlagen, Systemen, Maschinen und Netzwerken unterstützen. Inbetriebnahmeanleitung für SIMOTICS M-1FE2 für die Achshöhen 70, 110, 120 Inbetriebnahmehandbuch, 10/2024, A5E53825177A AB...
- Seite 21 Weiterführende Informationen zu möglichen Schutzmaßnahmen im Bereich Industrial Cybersecurity finden Sie unter: https://www.siemens.com/cybersecurity-industry Die Produkte und Lösungen von Siemens werden ständig weiterentwickelt, um sie noch sicherer zu machen. Siemens empfiehlt ausdrücklich, Produkt-Updates anzuwenden, sobald sie zur Verfügung stehen und immer nur die aktuellen Produktversionen zu verwenden.
- Seite 22 Herzschrittmachern, Implantaten oder metallischen Gegenständen bei unzureichendem Abstand gefährlich sein können 5. Freisetzung umweltbelastender Stoffe und Emissionen bei unsachgemäßem Betrieb und/ oder bei unsachgemäßer Entsorgung von Komponenten Inbetriebnahmeanleitung für SIMOTICS M-1FE2 für die Achshöhen 70, 110, 120 Inbetriebnahmehandbuch, 10/2024, A5E53825177A AB...
- Seite 23 Bereichen mit explosionsfähiger Atmosphäre kommen. Weitergehende Informationen zu den Restrisiken, die von den Komponenten eines Antriebssystems ausgehen, finden Sie in den zutreffenden Kapiteln der technischen Anwenderdokumentation. Inbetriebnahmeanleitung für SIMOTICS M-1FE2 für die Achshöhen 70, 110, 120 Inbetriebnahmehandbuch, 10/2024, A5E53825177A AB...
- Seite 24 SIMOTICS 2.1 Grundlegende Sicherheitshinweise Inbetriebnahmeanleitung für SIMOTICS M-1FE2 für die Achshöhen 70, 110, 120 Inbetriebnahmehandbuch, 10/2024, A5E53825177A AB...
- Seite 25 Motordateneingabe müssen Sie für den Betrieb zusätzliche Parameter online anpassen. Für jedem 1FE2 Asynchronmotor steht ein Umrichtereinstelldatenblatt zur Verfügung. Die benötigten Einstellwerte entnehmen Sie dem jeweiligen Umrichtereinstelldatenblatt. Siehe auch Inbetriebnehmen mit STARTER (Seite 32) Inbetriebnahmeanleitung für SIMOTICS M-1FE2 für die Achshöhen 70, 110, 120 Inbetriebnahmehandbuch, 10/2024, A5E53825177A AB...
- Seite 26 Installieren des Motors Inbetriebnahmeanleitung für SIMOTICS M-1FE2 für die Achshöhen 70, 110, 120 Inbetriebnahmehandbuch, 10/2024, A5E53825177A AB...
- Seite 27 Die Aktivierung der Flussabsenkung (p1581) ist bei den 1FE2-Motoren nicht erlaubt. Inbetriebnehmen mit STARTDRIVE Einleitung Das Inbetriebnehmen der Motoren erfolgt in mehreren Schritten. • Führen Sie die Inbetriebnahme vollständig bis zum Ende durch. Inbetriebnahmeanleitung für SIMOTICS M-1FE2 für die Achshöhen 70, 110, 120 Inbetriebnahmehandbuch, 10/2024, A5E53825177A AB...
- Seite 28 Sie die Motordaten manuell die Motordaten automatisch. ein. Vorgehnsweise nach Variante A Sie sind offline. 1. Öffnen Sie STARTDRIVE 2. Wählen Sie "Select standard motor from list" Inbetriebnahmeanleitung für SIMOTICS M-1FE2 für die Achshöhen 70, 110, 120 Inbetriebnahmehandbuch, 10/2024, A5E53825177A AB...
- Seite 29 Wenn Sie die Artikelnummer ihres Motors nicht in der Motordatenliste der Standardmotoren finden, gehen Sie nach Variante B vor. Vorgehnsweise nach Variante B Sie sind offline. 1. Öffnen Sie STARTDRIVE 2. Öffnen Sie "Motor data input" Inbetriebnahmeanleitung für SIMOTICS M-1FE2 für die Achshöhen 70, 110, 120 Inbetriebnahmehandbuch, 10/2024, A5E53825177A AB...
- Seite 30 4.2 Inbetriebnehmen mit STARTDRIVE 3. Wählen Sie aus der Liste "Induction motor" 4. Markieren Sie den entsprechenden Parameter 5. Geben Sie die Werte gemäß dem zugehörigen Umrichtereinstelldatenblatt manuell ein. Inbetriebnahmeanleitung für SIMOTICS M-1FE2 für die Achshöhen 70, 110, 120 Inbetriebnahmehandbuch, 10/2024, A5E53825177A AB...
- Seite 31 2. Geben sie den Motorparameter p300 = 1 ein → Sie wählen einen "allgemeinen Asynchronmo‐ tors (rotatorisch)" 3. Geben Sie zum Verlassen der Motorparamet‐ rierung p10 = 0 ein Inbetriebnahmeanleitung für SIMOTICS M-1FE2 für die Achshöhen 70, 110, 120 Inbetriebnahmehandbuch, 10/2024, A5E53825177A AB...
- Seite 32 – p391, p392, p393 → Einstellwerte siehe Umrichtereinstelldatenblatt – p347 → Einstellwerte siehe. Umrichtereinstelldatenblatt – p388 → Einstellwerte siehe Umrichtereinstelldatenblatt – p640 → Einstellwerte siehe Umrichtereinstelldatenblatt Inbetriebnahmeanleitung für SIMOTICS M-1FE2 für die Achshöhen 70, 110, 120 Inbetriebnahmehandbuch, 10/2024, A5E53825177A AB...
- Seite 33 – die Maximaldrehzahl p1082 – die Bezugsgrößen p2000, p2002 und p2003 2. Führen Sie das Inbetriebnehmen fort – Berücksichtigen Sie die Lastträgheit – Optimieren Sie Drehzahl- und Lageregler Inbetriebnahmeanleitung für SIMOTICS M-1FE2 für die Achshöhen 70, 110, 120 Inbetriebnahmehandbuch, 10/2024, A5E53825177A AB...
- Seite 34 • Sie haben den Motor ordnungsgemäß installiert. • Sie haben das Inbetriebnahmetool "STARTER" geöffnet. • Sie haben die Berechtigung für die Zugriffsstufe 4 "Service" • Sie kennen die Artikelnummer des Motors Inbetriebnahmeanleitung für SIMOTICS M-1FE2 für die Achshöhen 70, 110, 120 Inbetriebnahmehandbuch, 10/2024, A5E53825177A AB...
- Seite 35 3. Wählen Sie aus der Liste "1FE2 induction motor" 4. Markieren Sie den Standardmotor, den Sie in der Artikelnummer ihres Motors wiederfinden Die Motordaten werden automatisch an die Datei übermittelt. Inbetriebnahmeanleitung für SIMOTICS M-1FE2 für die Achshöhen 70, 110, 120 Inbetriebnahmehandbuch, 10/2024, A5E53825177A AB...
- Seite 36 Sie sind offline. 1. Öffnen Sie STARTER 2. Wählen Sie "Enter motor data" 3. Wählen Sie aus der Liste "Induction motor" 4. Wählen Sie "induction motor (rotatorisch)" Inbetriebnahmeanleitung für SIMOTICS M-1FE2 für die Achshöhen 70, 110, 120 Inbetriebnahmehandbuch, 10/2024, A5E53825177A AB...
- Seite 37 2. Stellen Sie eine Online-Verbindung zum Antrieb her 3. Laden Sie das neu erstellte Projekt in den Antrieb ① DOWNLOAD-Button Hinweis Für alle weiteren Schritte ist eine Online-Verbindung zum Antrieb notwendig. Inbetriebnahmeanleitung für SIMOTICS M-1FE2 für die Achshöhen 70, 110, 120 Inbetriebnahmehandbuch, 10/2024, A5E53825177A AB...
- Seite 38 2. Geben sie den Motorparameter p300 = 1 ein → Sie wählen einen "allgemeinen Asynchronmo‐ tors (rotatorisch)" 3. Geben Sie zum Verlassen der Motorparamet‐ rierung p10 = 0 ein Inbetriebnahmeanleitung für SIMOTICS M-1FE2 für die Achshöhen 70, 110, 120 Inbetriebnahmehandbuch, 10/2024, A5E53825177A AB...
- Seite 39 1. Setze p1810.11 = ja bzw. p1810 = x8xx (Hex) (Hex) 2. Setze p118 = 20.5 µs 2. Kontrolle: p118 = 20.5 µs (Nur mit Zugriffstufe Service = Zugriffstufe 4 möglich) Inbetriebnahmeanleitung für SIMOTICS M-1FE2 für die Achshöhen 70, 110, 120 Inbetriebnahmehandbuch, 10/2024, A5E53825177A AB...
- Seite 40 Schritt 6: Eingeben aller restlichen Parameterwerte gemäß Umrichterdatenblatt • Geben Sie die restlichen Daten gemäß Umrichterdatenblatt bein. Beachten Sie besonders die Parameter – p1400 – p1402 – p1715 – p2952, p2953, p2954 Inbetriebnahmeanleitung für SIMOTICS M-1FE2 für die Achshöhen 70, 110, 120 Inbetriebnahmehandbuch, 10/2024, A5E53825177A AB...
- Seite 41 – die Maximaldrehzahl p1082 – die Bezugsgrößen p2000, p2002 und p2003 2. Führen Sie das Inbetriebnehmen fort – Berücksichtigen Sie die Lastträgheit – Optimieren Sie Drehzahl- und Lageregler Inbetriebnahmeanleitung für SIMOTICS M-1FE2 für die Achshöhen 70, 110, 120 Inbetriebnahmehandbuch, 10/2024, A5E53825177A AB...
- Seite 42 Inbetriebnehmen des Asynchronmotors 4.3 Inbetriebnehmen mit STARTER Inbetriebnahmeanleitung für SIMOTICS M-1FE2 für die Achshöhen 70, 110, 120 Inbetriebnahmehandbuch, 10/2024, A5E53825177A AB...
- Seite 43 Speed at the start of field weake‐ Parameters(348,0) 1000 2000 Vdc = 600 V ning Vdc = 600 V Motor-Ständerwiderstand kalt Motor stator resistance, cold Parameters(350,0) 0,244 0,0832 Inbetriebnahmeanleitung für SIMOTICS M-1FE2 für die Achshöhen 70, 110, 120 Inbetriebnahmehandbuch, 10/2024, A5E53825177A AB...
- Seite 44 Power limit regenerative Parameters(1531,0) -43,2 -58,6 Bezugsdrehzahl Bezugsfrequenz Reference speed reference fre‐ Parameters(2000,0) 2000 quency Bezugsstrom Reference current Parameters(2002,0) Bezugsdrehmoment Reference torque Parameters(2003,0) Bezugsbeschleunigung Reference acceleration Parameters(2007,0) Inbetriebnahmeanleitung für SIMOTICS M-1FE2 für die Achshöhen 70, 110, 120 Inbetriebnahmehandbuch, 10/2024, A5E53825177A AB...
- Seite 45 Parameters(2983,0) -1,19044e-07 -3,42435e-0 cient K04 Vorgehensweise zum weiteren Inbetriebnehmen • Wählen Sie das Umrichterdatenblatt für ihren Motor • Vervollständigen Sie die benötigten Parameter entsprechend ihres Inbetriebnahmetools Inbetriebnahmeanleitung für SIMOTICS M-1FE2 für die Achshöhen 70, 110, 120 Inbetriebnahmehandbuch, 10/2024, A5E53825177A AB...
- Seite 46 Umrichterdatenblätter Inbetriebnahmeanleitung für SIMOTICS M-1FE2 für die Achshöhen 70, 110, 120 Inbetriebnahmehandbuch, 10/2024, A5E53825177A AB...
- Seite 48 Weitere Informationen SIMOTICS: www.siemens.com/simotics Industry Mall: www.siemens.com/industrymall Industry Online Support: www.siemens.com/online-support...
