Bild 6-3
Hinweis
Einen Drehgeber nach Projektvorgabe anschließen.
6.2.9
Erdung
Erden Sie den 1FE1 nach den Projektvorgaben.
Synchron-Einbaumotoren 1FE1
Montagehandbuch, 12/2016, 610.43000.01b
Leistungsleitung
Signalleitung, schleppfähig oder bedingt schleppfähig
Signalstecker, 17-polig, Außengewinde, MLFB 6FX2003-1CF17
Montageflansch optional zum Nachrüsten MLFB 6FX2003-7DX00
DRIVE-CLiQ Leitung 6FX☐002-2DC10_☐☐☐, schleppfähig oder bedingt schleppfähig
SME120, Geber motorseitig, Steckerkits 6FX2003-0SA12, 12-polig
Geber
Temperaturfühler (+1 Reserve)
Erdungsanschluss
Spannungsbegrenzung (VPM, IVP), nur wenn EMK > 820 V

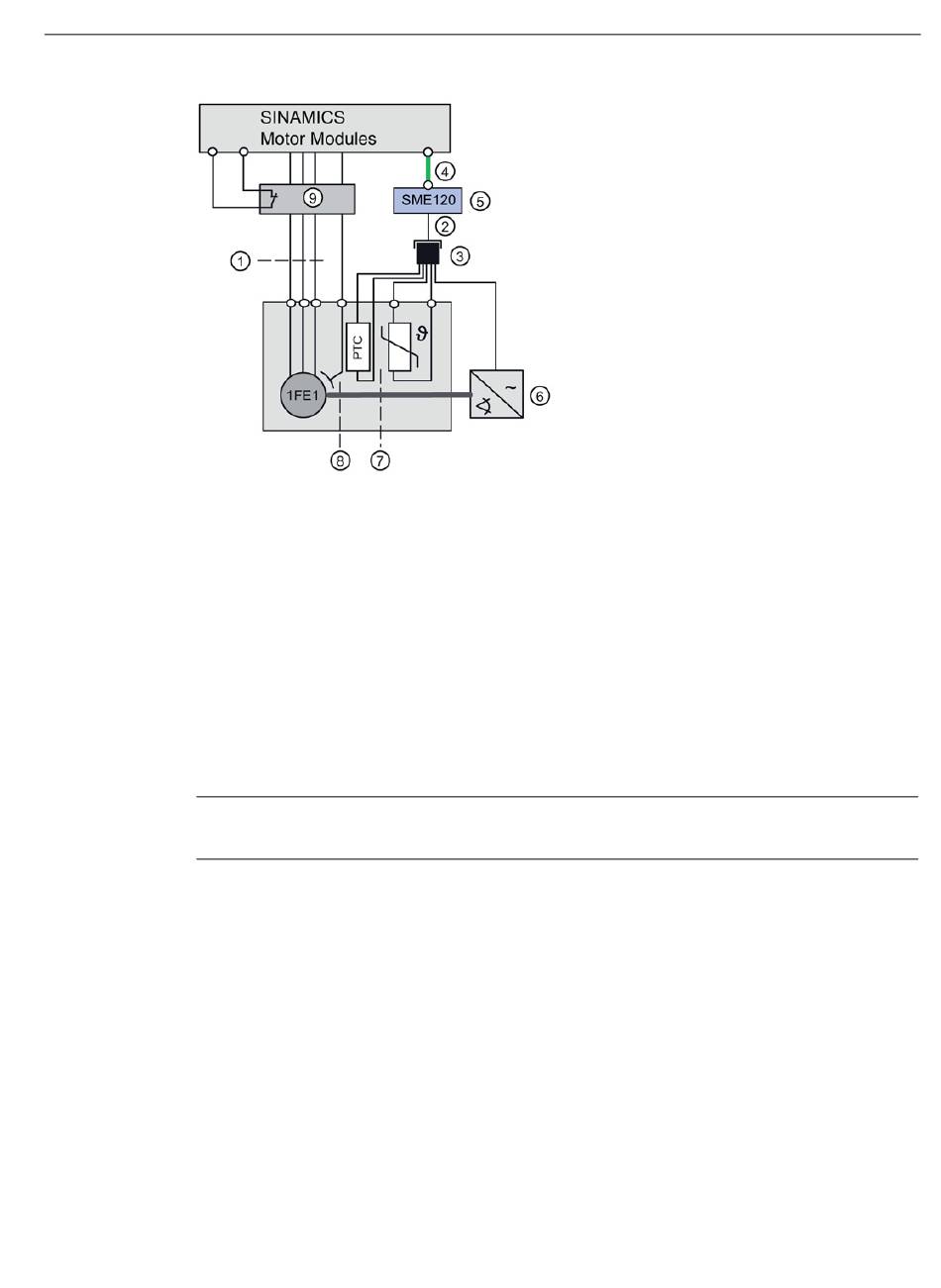

Schaltplan mit SINAMICS (Beispiel)
Anschließen
6.2 Elektrischer Anschluss
