Mechanische Montage
5.4 Montieren des Ständers mit dem Spindelgehäuse
Beispiel B: Vertikale Montage des Spindelgehäuses über den Ständer
Wenn die Anschlussleitungen vom kleineren Kühlmanteldurchmesser abgehen, verwenden
Sie dieses Fügeverfahren.
Vorgehensweise:
1
2
3
4

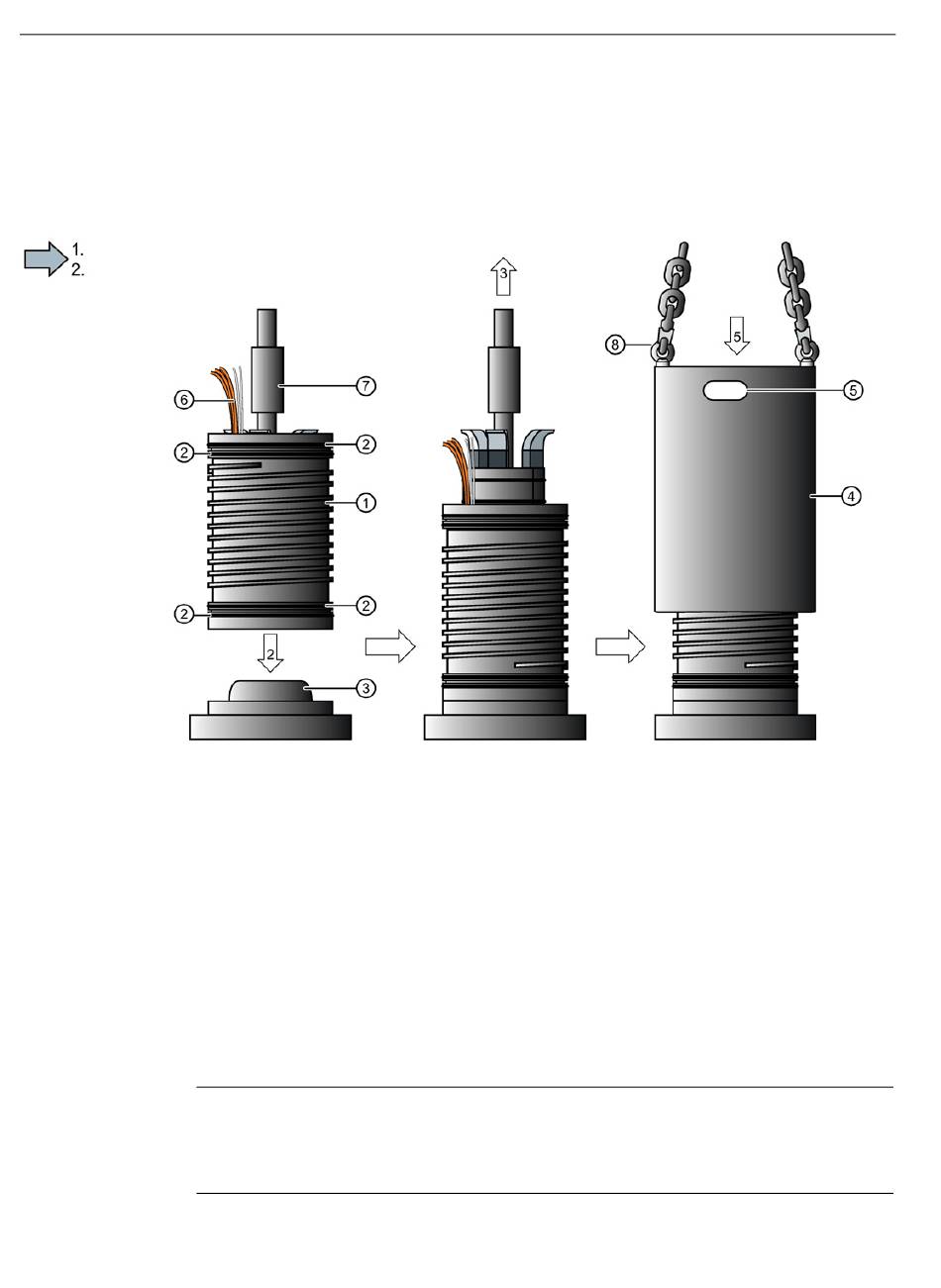

Bild 5-12
1. Prüfen Sie den richtigen Sitz der 4 Runddichtringe.
2. Setzen Sie den Ständer auf den Axialanschlag.
3. Entfernen Sie den Innenspanndorn aus dem Ständer.
4. Positionieren Sie das Spindelgehäuse so, dass Sie später die elektrischen Leitungen
durch die Leitungsdurchführung des Spindelgehäuses oder Lagerschilds führen können.
5. Fügen Sie das Spindelgehäuse von oben über den Ständer.
Hinweis
• Schieben Sie das Spindelgehäuse gegebenenfalls per Hand in die endgültige
• Achten Sie beim Fügen darauf, dass die Runddichtringe in den Ständernuten bleiben.
84
Ständer mit Kühlmantel
Runddichtringe (4 Stück)
Axialanschlag
Spindelgehäuse
Vertikale Montage des Spindelgehäuses über den Ständer, Schritte 2, 3 und 5
Position.
5
Leitungsdurchführung
6
Anschlussleitungen
7
Innenspanndorn
8
Hebevorrichtung/Ringschrauben
Montagehandbuch, 12/2016, 610.43000.01b
Synchron-Einbaumotoren 1FE1
