● Nur beim Feinwuchten sind Bohrungen an den Tarierscheiben des Läuferpakets
zulässig.
● Halten Sie beim Wuchten die Angaben aus der nachfolgenden Abbildung und Tabelle
ein.
①
②
③
④
⑤

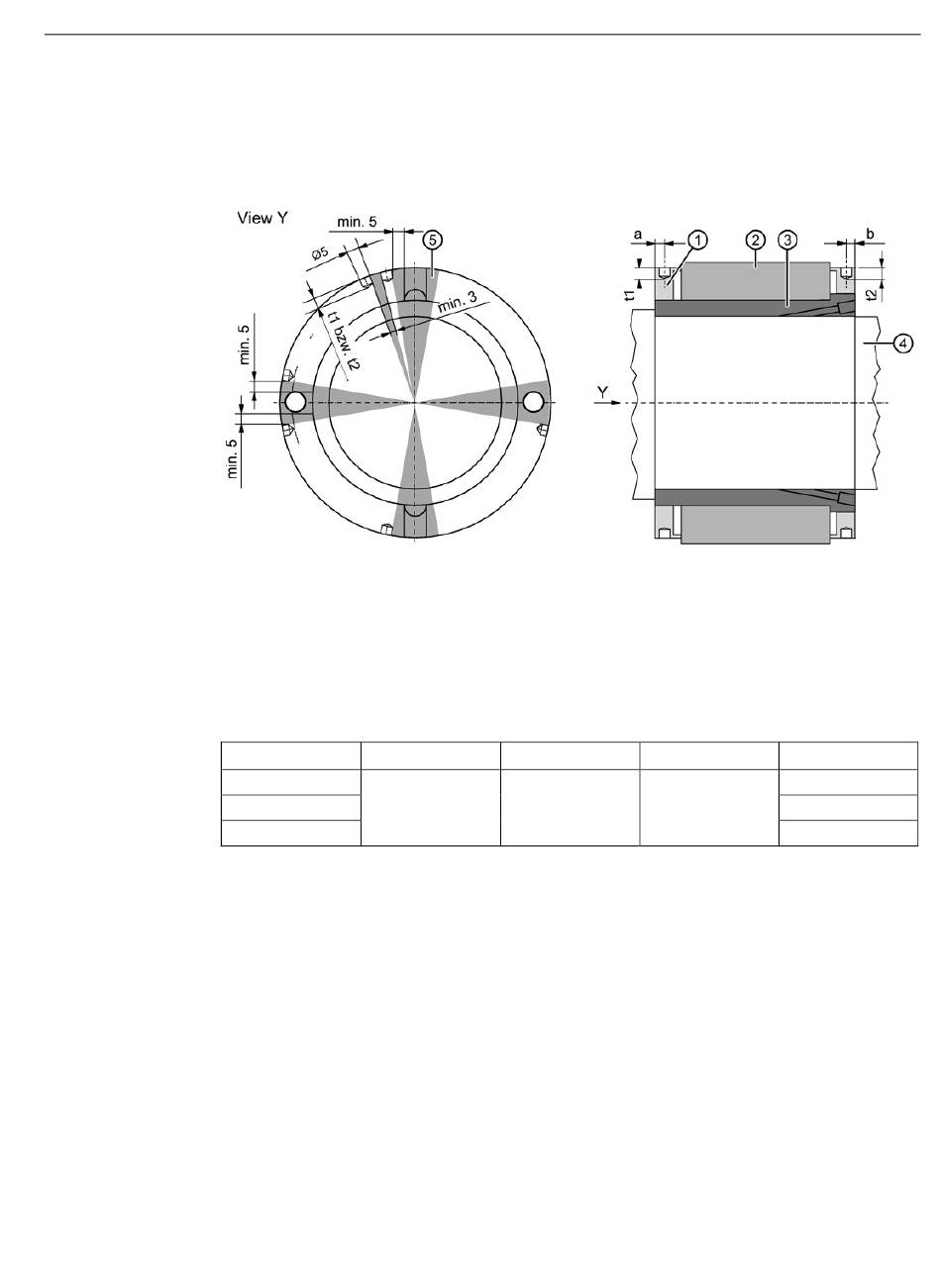

Bild 5-7
Synchron-Einbaumotoren 1FE1
Montagehandbuch, 12/2016, 610.43000.01b
Tarierscheibe
Läuferpaket
Hülse
Spindelwelle
Sperrbereich (keine Wuchtbohrungen erlaubt)
Feinwuchten von Spindelwelle und Läufer mit Hülse
Motortyp
a [mm]
1FE105□-6
4
1FE109□-6
1FE111□-6
5.3 Montieren/Demontieren des Läufers
t1 [mm]
b [mm]
5
6
Mechanische Montage
①
t2 [mm]
3
5
5
73
