Mechanische Montage
5.4 Montieren des Ständers mit dem Spindelgehäuse
Beispiele für die vertikale Montage des Spindelgehäuses
Beispiel A: Vertikale Montage des Ständers in das Spindelgehäuse
Wenn die Anschlussleitungen vom größeren Kühlmanteldurchmesser abgehen, verwenden
Sie dieses Fügeverfahren.
Vorgehensweise
1
2
3
4

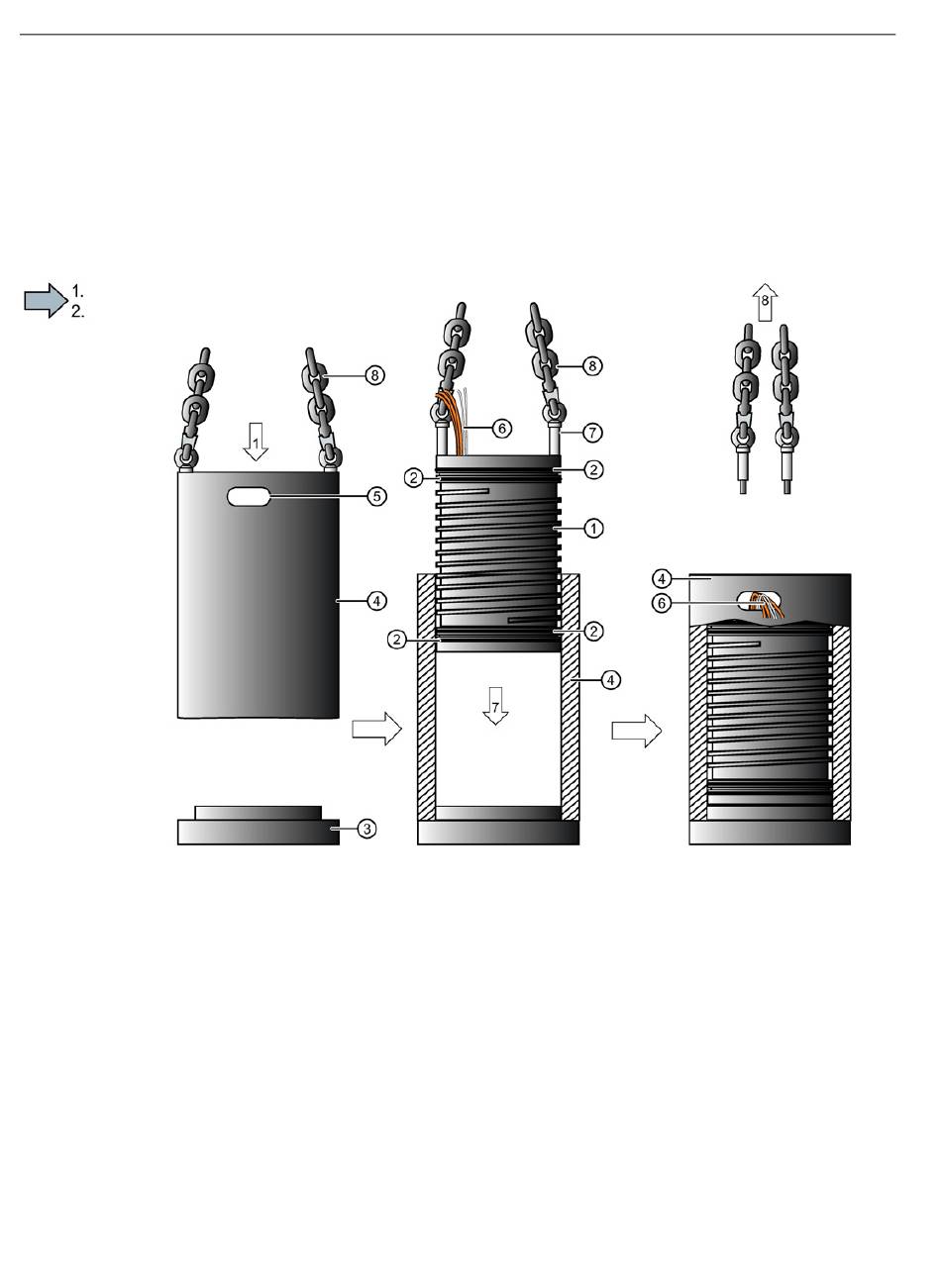

Bild 5-11
1. Setzen Sie das Spindelgehäuse auf den Axialanschlag.
2. Entfernen Sie die Hebevorrichtung und die Ringschrauben.
3. Prüfen Sie den richtigen Sitz der 4 Runddichtringe.
4. Befestigen Sie die Ringschrauben, gegebenenfalls mit Distanzhülsen, am Kühlmantel.
5. Nehmen Sie den Ständer mit der Hebevorrichtung auf.
6. Positionieren Sie den Ständer so, dass Sie später die Anschlussleitungen durch die
Leitungsdurchführung des Spindelgehäuses oder des Lagerschildes führen können.
82
Ständer mit Kühlmantel
Runddichtringe (4 Stück)
Axialanschlag
Spindelgehäuse
Vertikale Montage des Ständers in das Spindelgehäuse, Schritte 1, 7 und 8
5
Leitungsdurchführung
6
Anschlussleitungen
7
Distanzhülsen (Beispiel)
8
Hebevorrichtung/Ringschrauben
Synchron-Einbaumotoren 1FE1
Montagehandbuch, 12/2016, 610.43000.01b
