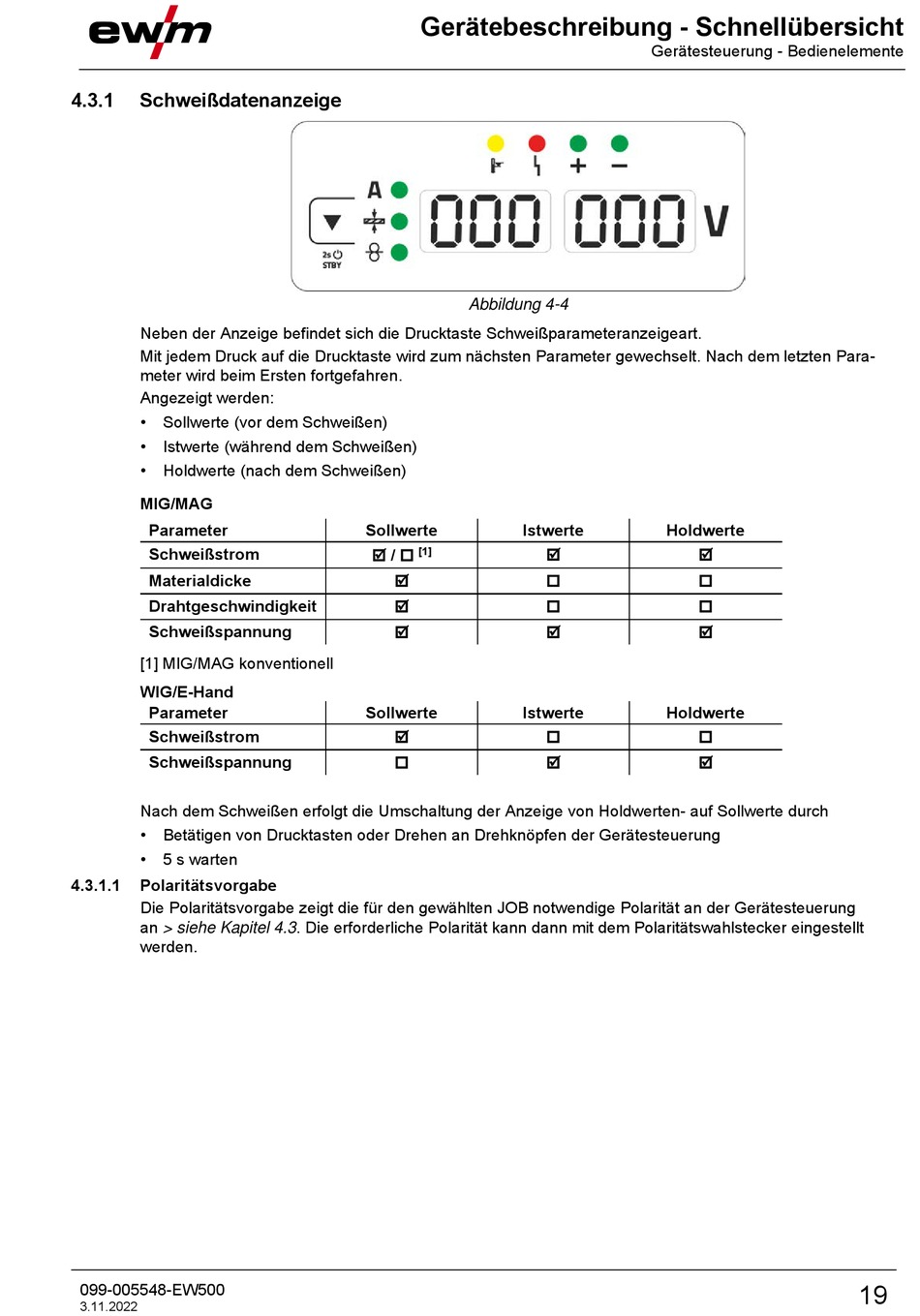

4.3.1
Schweißdatenanzeige
Neben der Anzeige befindet sich die Drucktaste Schweißparameteranzeigeart.
Mit jedem Druck auf die Drucktaste wird zum nächsten Parameter gewechselt. Nach dem letzten Para-
meter wird beim Ersten fortgefahren.
Angezeigt werden:
•
Sollwerte (vor dem Schweißen)
•
Istwerte (während dem Schweißen)
•
Holdwerte (nach dem Schweißen)
MIG/MAG
Parameter
Schweißstrom
Materialdicke
Drahtgeschwindigkeit
Schweißspannung
[1] MIG/MAG konventionell
WIG/E-Hand
Parameter
Schweißstrom
Schweißspannung
Nach dem Schweißen erfolgt die Umschaltung der Anzeige von Holdwerten- auf Sollwerte durch
•
Betätigen von Drucktasten oder Drehen an Drehknöpfen der Gerätesteuerung
•
5 s warten
4.3.1.1
Polaritätsvorgabe
Die Polaritätsvorgabe zeigt die für den gewählten JOB notwendige Polarität an der Gerätesteuerung
an > siehe Kapitel 4.3. Die erforderliche Polarität kann dann mit dem Polaritätswahlstecker eingestellt
werden.
099-005548-EW500
3.11.2022
Gerätebeschreibung - Schnellübersicht
Abbildung 4-4
Sollwerte
Istwerte
/
[1]
Sollwerte
Istwerte
Gerätesteuerung - Bedienelemente
Holdwerte
Holdwerte
19
