Weg-Codier-System WCS
Codeschiene montieren
6.5.4
Stoßverbindungen bei Profilschienen
Für die Verbindung der Alu-Profilschienen sind Stoßverbinder notwendig. Der Stoßverbinder
WCS2-MC* besteht aus zwei Flachstücken und vier Schneidschrauben.

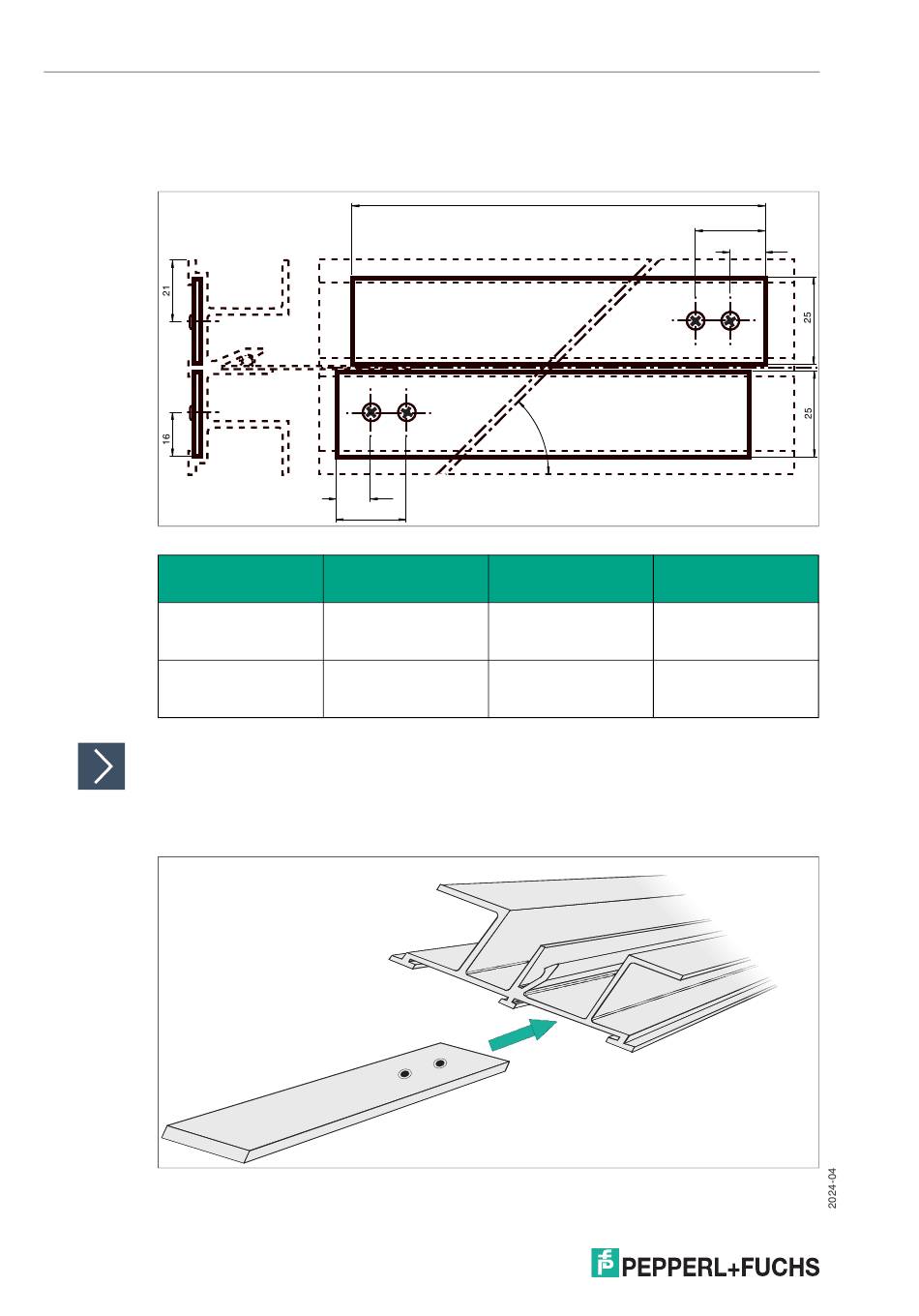

Abbildung 6.25 WCS2-MC1 / WCS2-MC2
Bezeichnung
WCS2-MC1
WCS2-MC2
Stoßverbindung montieren
1.
Schieben Sie die zwei Flachstücke mit den beiden Bohrungen voraus in die unteren Nuten der
beiden Profilschienen, die Sie verbinden möchten.
2.
Schrauben Sie die Schneidschrauben in die Bohrungen Ø 1,8 mm der Flachstücke.
58
10
20
Funktion / Verwen-
Partnummer
dung
184050
Stoßverbinder für Alu-
minium-Profilschienen
184051
Stoßverbinder für pul-
verbeschichtete Alu-
minium-Profilschienen
120
45.0
Material / Befesti-
gung
Aluminium / Stahl-
Schneidschrauben
M3 x 4,5 mm
Edelstahl / Edelstaht-
Schneidschrauben
M3 x 4,5 mm
20
10
