Weg-Codier-System WCS
Lesekopf

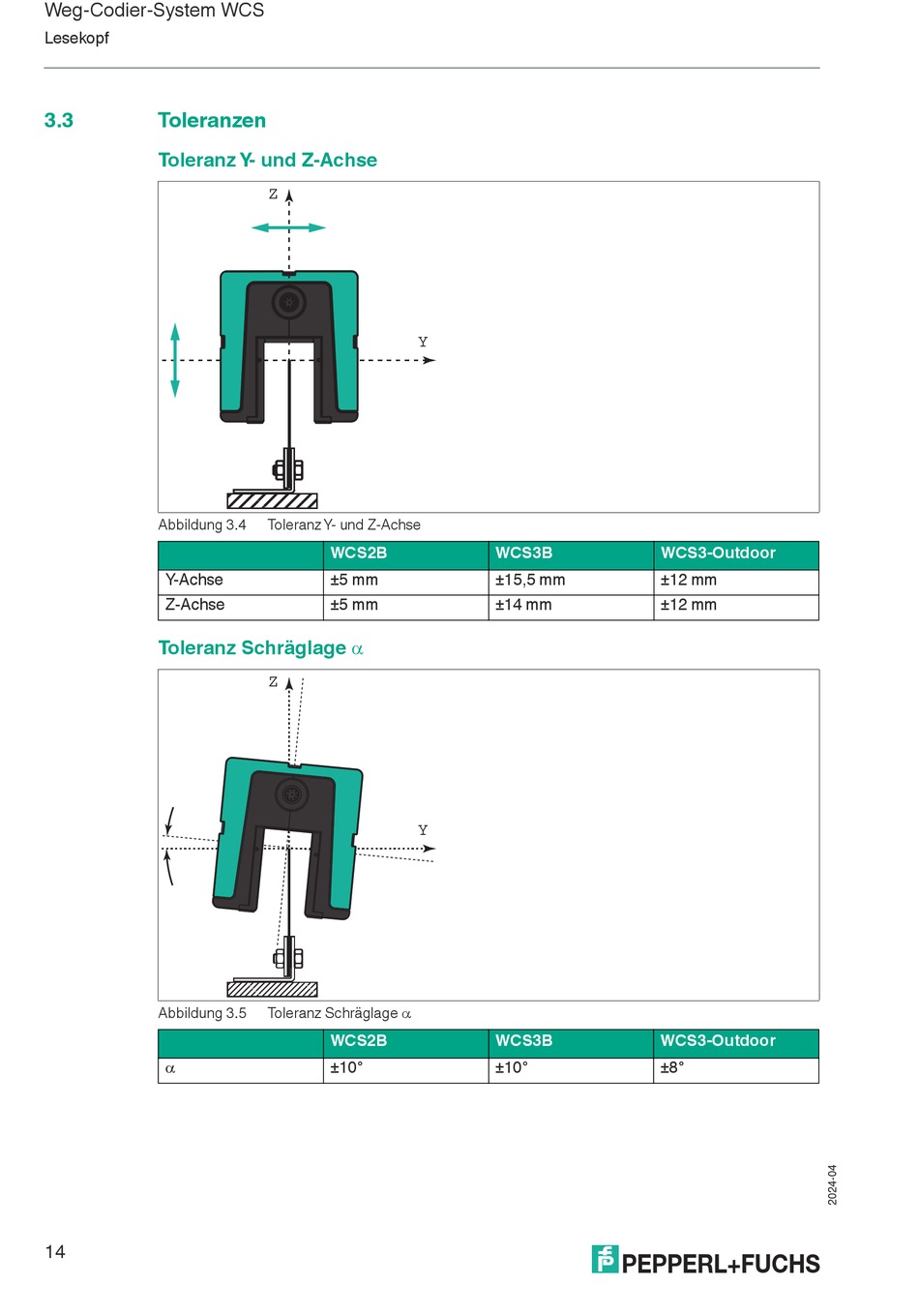

3.3
Toleranzen
Toleranz Y- und Z-Achse
Abbildung 3.4
Y-Achse
Z-Achse
Toleranz Schräglage 
Abbildung 3.5
14
Z
Y
Toleranz Y- und Z-Achse
WCS2B
±5 mm
±5 mm
Z
Y
Toleranz Schräglage 
WCS2B
±10°
WCS3B
WCS3-Outdoor
±15,5 mm
±12 mm
±14 mm
±12 mm
WCS3B
WCS3-Outdoor
±10°
±8°
