Weg-Codier-System WCS
Lesekopf montieren
4.2
Kunststoff-Schutzschalen austauschen
Bei Beschädigung oder Verunreinigung können Sie die Kunststoff-Schutzschalen an der
Innenseite des Lesekopfspaltes austauschen.
Kunststoff-Schutzschalen austauschen
1.
Lösen Sie pro Schutzschale zwei Schrauben.
2.
Ziehen Sie die Schutzschale ab.
3.
Schieben Sie die neue Schutzschale an die vorgesehene Position an der Innenseite des
Lesekopfspaltes.
4.
Befestigen Sie die Schutzschale mit den Schrauben. Das maximale Drehmoment beträgt
dabei 0,8 Nm.
Tipp
Wechseln Sie die Schutzschalen immer paarweise aus.
Die Kunststoff-Schutzschalen sind paarweise als Ersatzteil lieferbar.

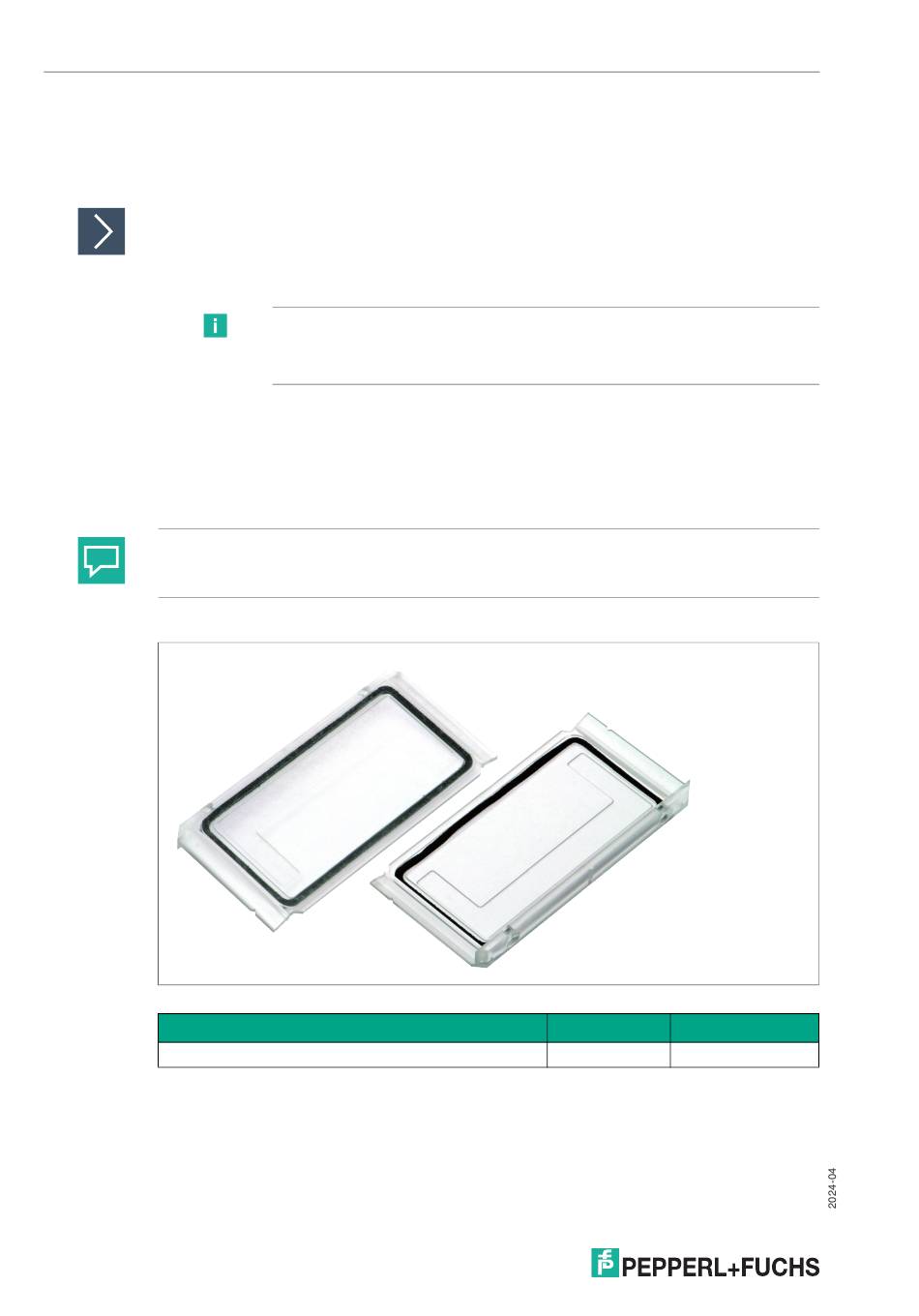

Abbildung 4.3
Bestellbezeichnung 2 Schutzschalen mit Dichtung
18
Hinweis!
WCS2-Lesekopf: Kreuzschlitzschrauben
WCS3-Lesekopf: Torx-schrauben (T10)
Kunststoff-Schutzschalen
WCS2B
WCS3B
WCS2-PL2
WCS3B-PL2
